BAE Sensorverstärker IO-Link

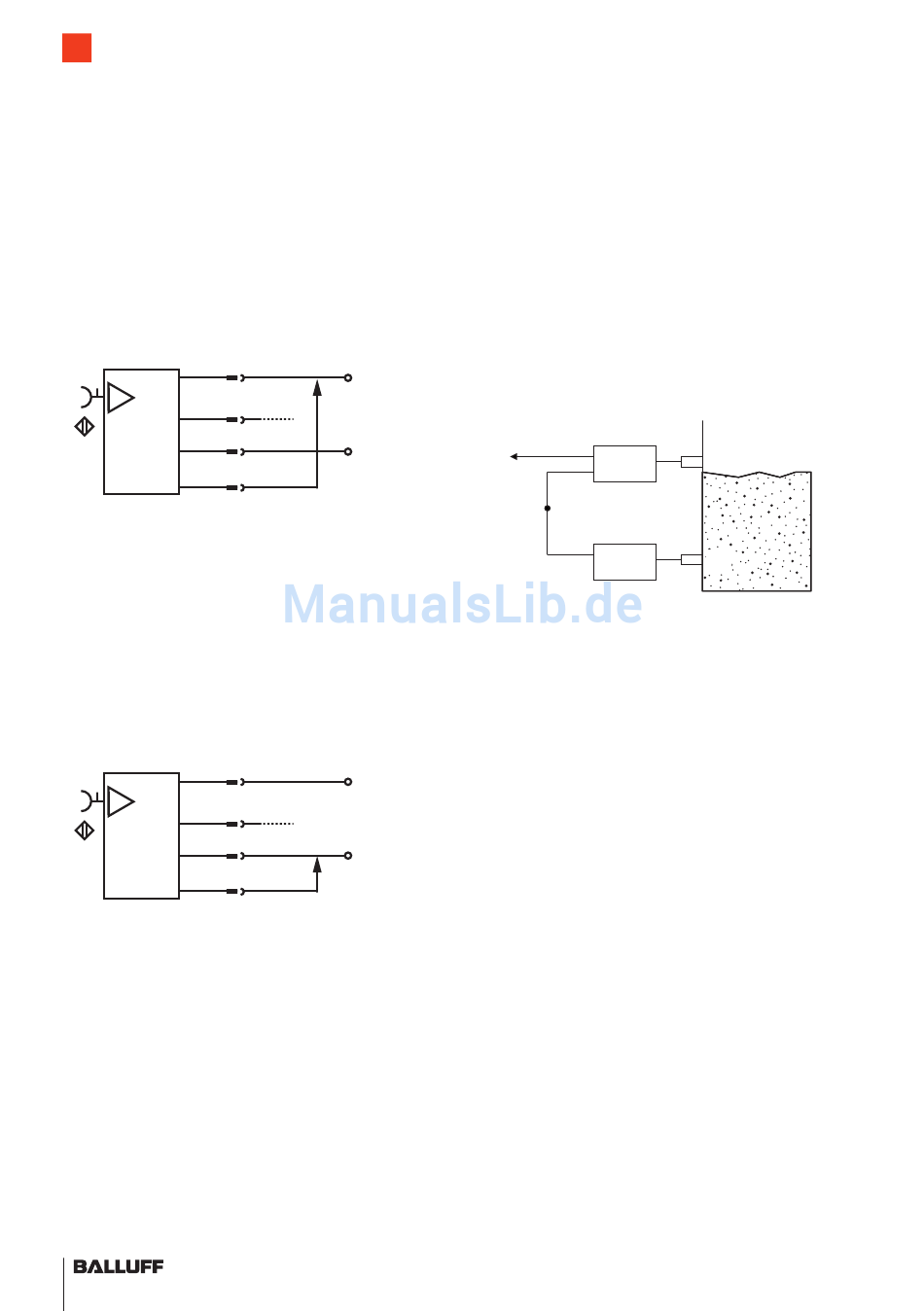

SP1 einlernen: Objekt erkennen
1. Bringen Sie das Objekt in den gewünschten
Erkennungszustand (Abstand zum Objekt
oder Bedeckung der Sensorfläche mit Füll-
stand).
2. Die offene Teach-Leitung (weiß) kurz auf U
(braun) legen.
>> >> Schaltpunkt SP1: aktueller Erkennungs-
zustand sicher erkannt ist eingelernt.
BN
+
3
BK
OUT
BU
–
WH
ext. prog.
SP2 einlernen: Objekt nicht erkennen
1. Verändern Sie den Abstand vom Sensor
zum Objekt bzw. die Bedeckung der Sen-
sorfläche, die für SP1 gewählt wurde, nur
soweit, bis das Objekt als nicht (mehr)
erkannt gelten soll.
2. Die offene Teach-Leitung (weiß) kurz auf U
(blau) legen.
>> >> Schaltpunkt SP2: aktueller Erkennungs-
zustand nicht erkannt ist eingelernt.
BN
+
3
BK
OUT
BU
–
WH
ext. prog.
10 deutsch
+
1
4
–
3
2
+
1
4
–
3
2
Sonderfunktion
PuMP
Beispiel zur Füllstandregulierung mit 2 Sensoren
und Verstärkern:
System 1 (Verstärker + Seonsor 1) meldet mini-
B+
malen Füllstand L1 über Steuerleitung an
System 2 (Verstärker und Sensor 2).
HInwEIS
System 1 wird dabei nicht im IO-Link Betrieb
verwendet.
Aus-
bk
1)
gang
wh
bk
1) z. B. für Pumpensteuerung
Verknüpfung der Signale wie folgt:
B–
Ausgang bk aktiv, wenn der Füllstand L1
(Sensor 1) unterschreitet (z. B. Einschaltung einer
Pumpe).
Ausgang bk geht auf low, sobald der Füllstand L2
(Sensor 2) überschreitet (Pumpe schaltet aus).
HInwEIS
Nach Spannungsverlust startet das System im
letzten Modus (Entleerung oder Füllung). Es sind
max. 300.000 Zyklen möglich.
6.6.3 Einschaltverzögerung einstellen
don
►
Stellen Sie einen Wert für die Einschalt-
verzögerung ein (Wertebereich:
0...6500 × 10 ms).
>> >> Das Einschalten wird um den einge-
stellten Wert verzögert.
Ett = PumP
Füllstand
L2
MAX
L1
MIN
Out = PushPull
