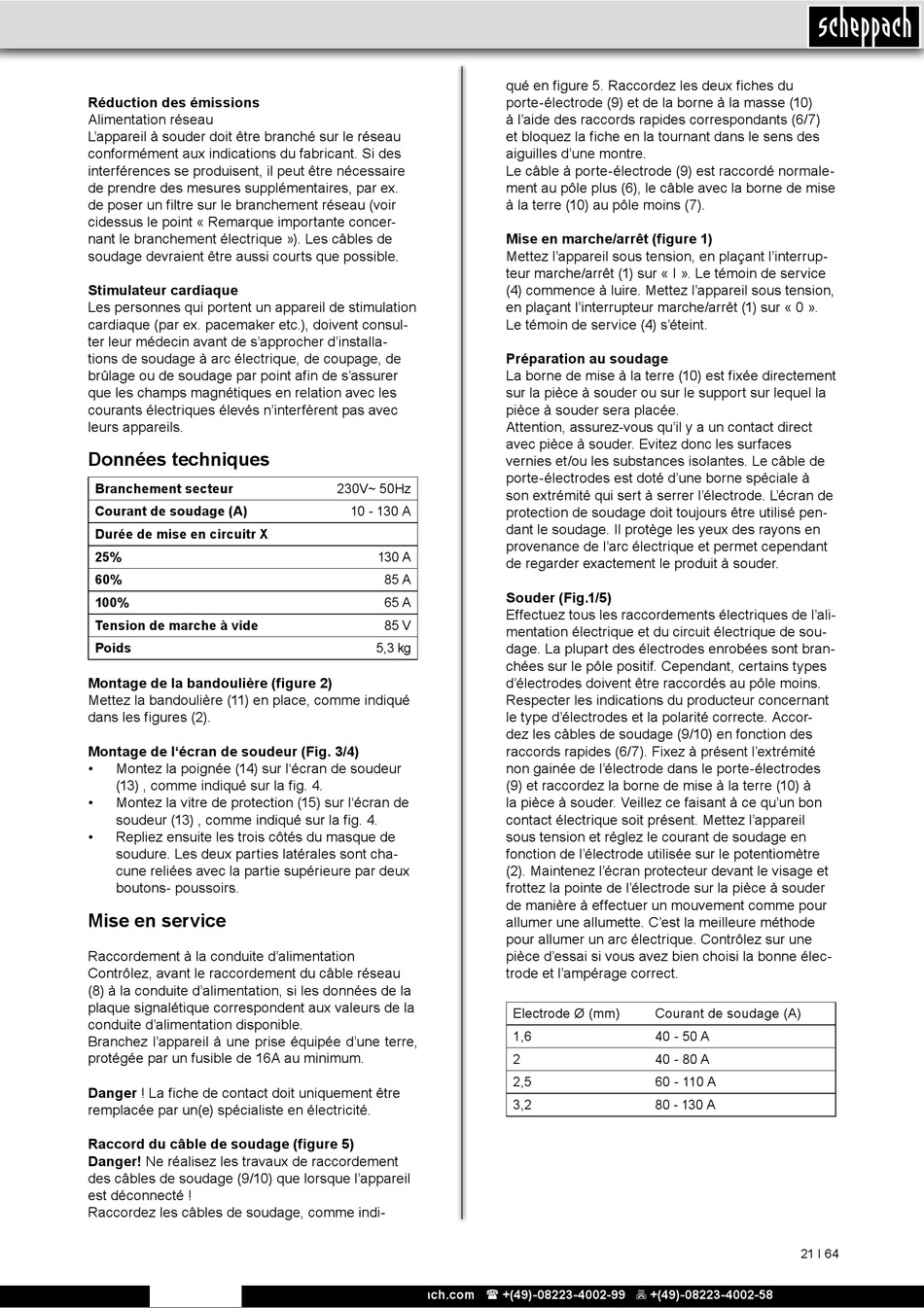

Données Techniques; Mise En Service - Scheppach 5906602901 Originalbetriebsanleitung

Réduction des émissions
Alimentation réseau
L'appareil à souder doit être branché sur le réseau
conformément aux indications du fabricant. Si des
interférences se produisent, il peut être nécessaire
de prendre des mesures supplémentaires, par ex.
de poser un filtre sur le branchement réseau (voir
cidessus le point « Remarque importante concer-
nant le branchement électrique »). Les câbles de
soudage devraient être aussi courts que possible.
Stimulateur cardiaque
Les personnes qui portent un appareil de stimulation
cardiaque (par ex. pacemaker etc.), doivent consul-
ter leur médecin avant de s'approcher d'installa-
tions de soudage à arc électrique, de coupage, de
brûlage ou de soudage par point afin de s'assurer
que les champs magnétiques en relation avec les
courants électriques élevés n'interfèrent pas avec
leurs appareils.
Données techniques
Branchement secteur
Courant de soudage (A)
Durée de mise en circuitr X
25%
60%
100%
Tension de marche à vide
Poids
Montage de la bandoulière (figure 2)
Mettez la bandoulière (11) en place, comme indiqué
dans les figures (2).
Montage de l'écran de soudeur (Fig. 3/4)
• Montez la poignée (14) sur l'écran de soudeur
(13) , comme indiqué sur la fig. 4.
• Montez la vitre de protection (15) sur l'écran de
soudeur (13) , comme indiqué sur la fig. 4.
• Repliez ensuite les trois côtés du masque de
soudure. Les deux parties latérales sont cha-
cune reliées avec la partie supérieure par deux
boutons- poussoirs.

Mise en service

Raccordement à la conduite d'alimentation
Contrôlez, avant le raccordement du câble réseau
(8) à la conduite d'alimentation, si les données de la
plaque signalétique correspondent aux valeurs de la
conduite d'alimentation disponible.
Branchez l'appareil à une prise équipée d'une terre,
protégée par un fusible de 16A au minimum.
Danger ! La fiche de contact doit uniquement être
remplacée par un(e) spécialiste en électricité.
Raccord du câble de soudage (figure 5)
Danger! Ne réalisez les travaux de raccordement
des câbles de soudage (9/10) que lorsque l'appareil
est déconnecté !
Raccordez les câbles de soudage, comme indi-
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
qué en figure 5. Raccordez les deux fiches du
porte-électrode (9) et de la borne à la masse (10)
à l'aide des raccords rapides correspondants (6/7)
et bloquez la fiche en la tournant dans le sens des
aiguilles d'une montre.
Le câble à porte-électrode (9) est raccordé normale-
ment au pôle plus (6), le câble avec la borne de mise
à la terre (10) au pôle moins (7).
Mise en marche/arrêt (figure 1)
Mettez lʼappareil sous tension, en plaçant lʼinterrup-
teur marche/arrêt (1) sur « I ». Le témoin de service
(4) commence à luire. Mettez lʼappareil sous tension,
en plaçant lʼinterrupteur marche/arrêt (1) sur « 0 ».
Le témoin de service (4) sʼéteint.
Préparation au soudage
La borne de mise à la terre (10) est fixée directement
sur la pièce à souder ou sur le support sur lequel la
pièce à souder sera placée.
Attention, assurez-vous qu'il y a un contact direct
avec pièce à souder. Evitez donc les surfaces
vernies et/ou les substances isolantes. Le câble de
porte-électrodes est doté d'une borne spéciale à
230V~ 50Hz
son extrémité qui sert à serrer l'électrode. L'écran de
10 - 130 A protection de soudage doit toujours être utilisé pen-
dant le soudage. Il protège les yeux des rayons en
provenance de l'arc électrique et permet cependant
130 A
de regarder exactement le produit à souder.
85 A
Souder (Fig.1/5)
65 A
Effectuez tous les raccordements électriques de l'ali-
85 V
mentation électrique et du circuit électrique de sou-
5,3 kg dage. La plupart des électrodes enrobées sont bran-
chées sur le pôle positif. Cependant, certains types
d'électrodes doivent être raccordés au pôle moins.
Respecter les indications du producteur concernant
le type d'électrodes et la polarité correcte. Accor-
dez les câbles de soudage (9/10) en fonction des
raccords rapides (6/7). Fixez à présent l'extrémité
non gainée de l'électrode dans le porte-électrodes
(9) et raccordez la borne de mise à la terre (10) à
la pièce à souder. Veillez ce faisant à ce qu'un bon
contact électrique soit présent. Mettez l'appareil
sous tension et réglez le courant de soudage en
fonction de l'électrode utilisée sur le potentiomètre
(2). Maintenez l'écran protecteur devant le visage et
frottez la pointe de l'électrode sur la pièce à souder
de manière à effectuer un mouvement comme pour
allumer une allumette. C'est la meilleure méthode
pour allumer un arc électrique. Contrôlez sur une
pièce d'essai si vous avez bien choisi la bonne élec-
trode et l'ampérage correct.
Electrode Ø (mm) Courant de soudage (A)
1,6 40 - 50 A
2 40 - 80 A
2,5 60 - 110 A
3,2 80 - 130 A
21 І 64
