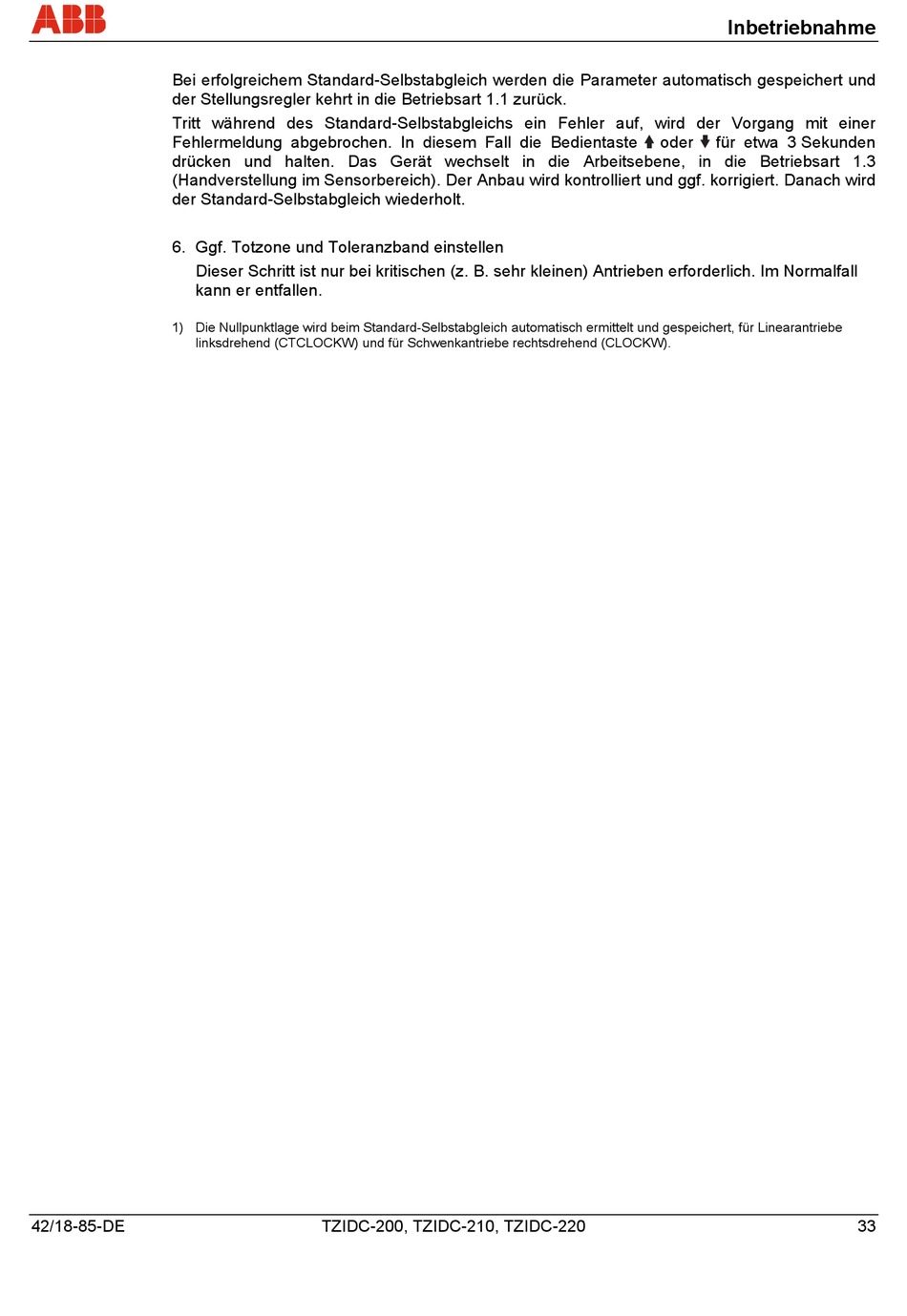

ABB TZIDC-200 Betriebsanleitung Seite 33

Bei erfolgreichem Standard-Selbstabgleich werden die Parameter automatisch gespeichert und
der Stellungsregler kehrt in die Betriebsart 1.1 zurück.
Tritt während des Standard-Selbstabgleichs ein Fehler auf, wird der Vorgang mit einer
Fehlermeldung abgebrochen. In diesem Fall die Bedientaste
drücken und halten. Das Gerät wechselt in die Arbeitsebene, in die Betriebsart 1.3
(Handverstellung im Sensorbereich). Der Anbau wird kontrolliert und ggf. korrigiert. Danach wird
der Standard-Selbstabgleich wiederholt.
6. Ggf. Totzone und Toleranzband einstellen
Dieser Schritt ist nur bei kritischen (z. B. sehr kleinen) Antrieben erforderlich. Im Normalfall
kann er entfallen.
1) Die Nullpunktlage wird beim Standard-Selbstabgleich automatisch ermittelt und gespeichert, für Linearantriebe
linksdrehend (CTCLOCKW) und für Schwenkantriebe rechtsdrehend (CLOCKW).
42/18-85-DE TZIDC-200, TZIDC-210, TZIDC-220
Inbetriebnahme
oder für etwa 3 Sekunden
33
