Montage

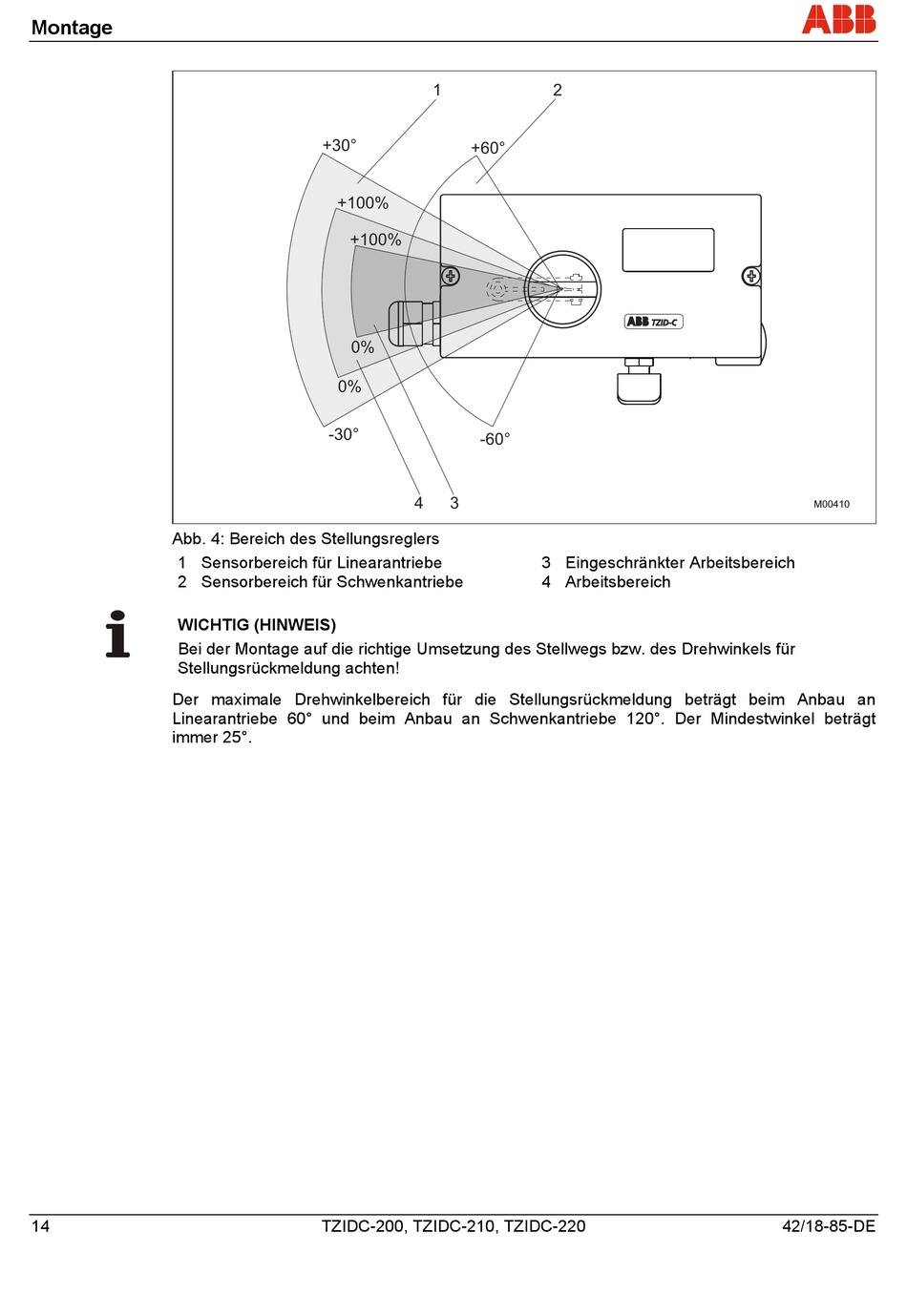

Abb. 4: Bereich des Stellungsreglers
1 Sensorbereich für Linearantriebe
2 Sensorbereich für Schwenkantriebe
WICHTIG (HINWEIS)
Bei der Montage auf die richtige Umsetzung des Stellwegs bzw. des Drehwinkels für
Stellungsrückmeldung achten!
Der maximale Drehwinkelbereich für die Stellungsrückmeldung beträgt beim Anbau an
Linearantriebe 60° und beim Anbau an Schwenkantriebe 120°. Der Mindestwinkel beträgt
immer 25°.
14
1
+30°
+60°
+100%
+100%
0%
0%
-30°
-60°
4 3
TZIDC-200, TZIDC-210, TZIDC-220
2
TZID-C
3 Eingeschränkter Arbeitsbereich
4 Arbeitsbereich
M00410
42/18-85-DE
