Vorgehensweise:
1. Adapter an Stellungsregler anbauen

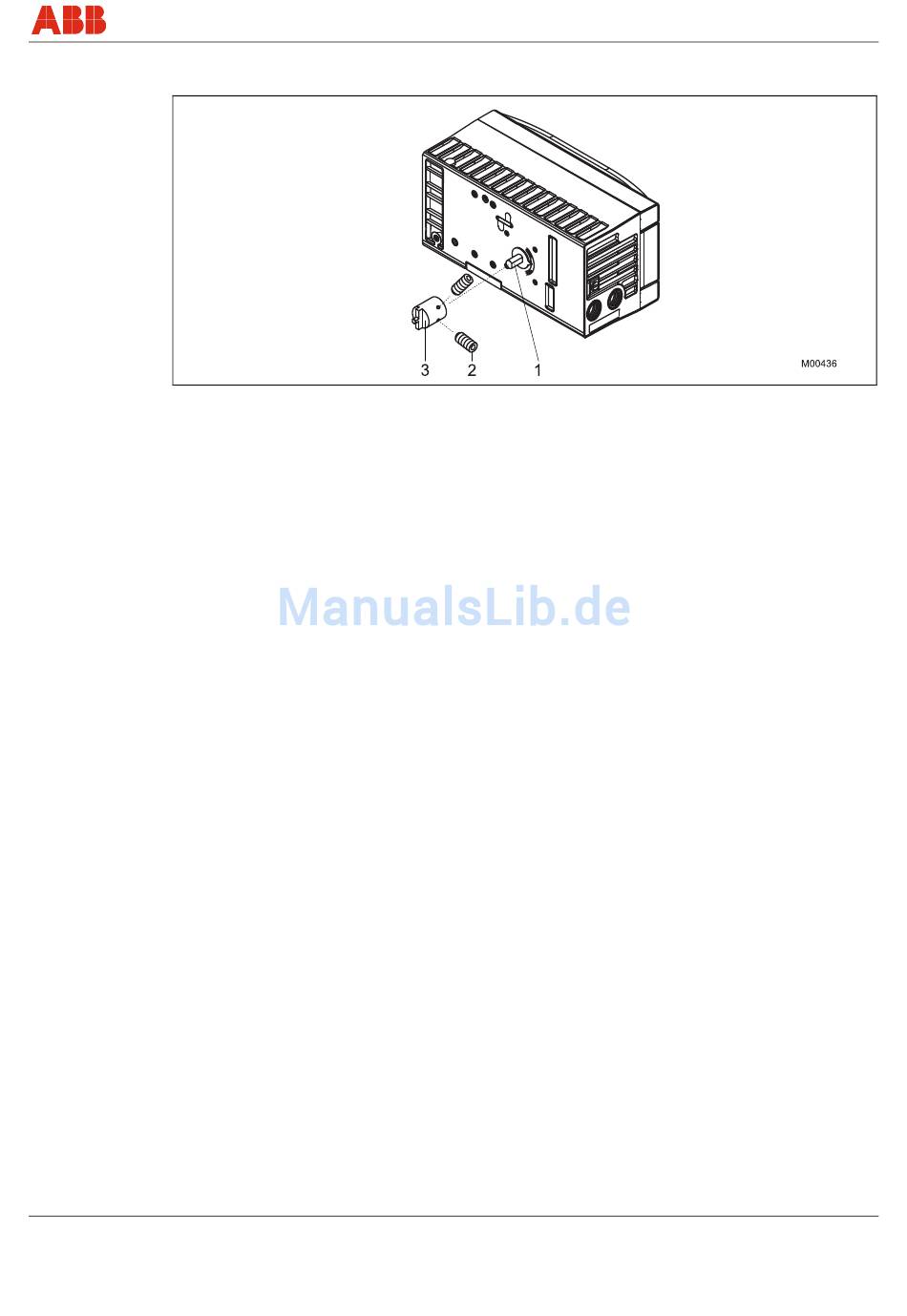

Abb. 13
•
Anbauposition bestimmen (parallel zum Antrieb oder um 90° versetzt).
•
Drehrichtung des Antriebs (rechtsdrehend oder linksdrehend) ermitteln.
•
Schwenkantrieb in Grundstellung fahren.
•
Anhand der Anbauposition sowie der Grundstellung und Drehrichtung des Antriebs
feststellen, in welche Stellung die Achse (1) des Stellungsreglers von Hand vorverstellt und
in welcher Position der Adapter (2) aufgesetzt werden muss, damit der Stellungsregler
innerhalb des Arbeitsbereichs arbeiten kann (Pfeil auf Geräterückseite muss sich innerhalb
des zulässigen Bereichs bewegen, siehe Abb. 3)
•
Achse voreinstellen.
•
Adapter in der geeigneten Position auf die Achse aufsetzen und mit Gewindestiften (3)
fixieren. Dabei muss einer der Gewindestifte verdrehsicher auf der Abflachung der Achse
fixiert sein.
42/18-85-DE
TZIDC-200, TZIDC-210, TZIDC-220
Montage
21
