TEILELISTE—Modell-Nr. PFEVBE3805.0
Nr.
Zahl
Bezeichnung
1
1
Bankrahmen
2
1
Stützstange
3
1
Bankfuß
4
1
Beinhebel
5
1
Curl-Stange
6
2
Rückenlehneröhre
7
1
Beinhebelklammer
8
1
Einstellhebel
9
4
Basiskappe
10
1
Rückenlehneklammer
11
1
Gewichtsstange
12
1
Rückenlehne
13
1
Sitz
14
1
Curl-Polster
15
1
Olympia-Gewichtsträger
16
3
48mm runde Innenkappe
17
2
50mm quadratische Innenkappe
18
1
Eingekerbte quadratische Innen-
kappe
19
4
25mm qudratische Innenkappe
20
6
25mm runde Innenkappe
21
1
Haltegriff
22
1
Curl-Knopf
23
2
Kleine runde Buchse
24
1
Curl-Buchse
25
1
10mm Abstandshalter
26
2
M10 Kontermutter mit Nylon-
Klemmteil
27
1
Mittelbasis
28
2
Basis
29
2
Hintere Stütze
30
1
Querstange
31
1
Linker Pfosten
32
2
Führungsstange
33
1
Hantelstange
34
1
Einraststange
35
2
Gestellfuß
36
2
Obere Klammer
37
1
Linke Langhantelgleitvorrichtung
38
2
Sicherheitsstutzen
39
1
Rechter Stützenhaken
40
1
Linker Stützenhaken
41
2
Langhantelgewichtsträger
42
2
Gewichtsstopper
43
8
Buchse der Gleitvorrichtung
44
4
Hantelstangen-Buchse der
Gleitvorrichtung
45
2
Runde Winkelbuchse
46
2
48mm konische Innenkappe
Anmerkung: # Weist auf ein nicht abgebildetes Teil hin. Angaben können ohne Widerruf verändert werden.
Information zur Bestellung von Ersatzteilen finden Sie auf der Rückseite der Bedienungsanleitung.
R1105A
Nr.
Zahl
Bezeichnung
47
1
Curl-Stange
48
4
M10 x 93mm Linsenschraube
49
2
Gewichtsträger
50
2
Polsterrohr
51
4
Großes Schaumstoffpolster
52
2
Kleines Schaumstoffpolster
53
6
19mm quadratische Innenkappe
54
1
Hülse
55
2
Buchse der oberen Klammer
56
4
M10 x 30mm Linsenschraube
57
2
M8 x 12mm Schraube mit Ansatz-
schaft
58
6
M4 x 16mm Schraube
59
4
1/4" x 14mm Linsenschraube
60
12
M10 x 65mm Linsenschraube
61
2
M10 x 95mm Schraube mit Vier-
kantansatz
62
1
Rechter Pfosten
63
4
M6 x 16mm Schraube
64
4
M6 x 38mm Schraube
65
1
M6 x 63mm Schraube
66
5
1/4" x 9,5mm Gewindestift
67
50
M10 Scheibe
68
5
M6 Scheibe
69
41
M10 Mutter mit Nylon-Klemmteil
70
1
Stoßdämpfer
71
1
M8 x 58mm Linsenschraube
72
3
M8 Mutter mit Nylon-Klemmteil
73
2
M8 Scheibe
74
4
M10 x 45mm Linsenschraube
75
1
M10 x 78mm Linsenschraube
76
1
"L"-Klammer
77
1
M10 x 62mm Senkschraube
78
2
M10 x 25mm Linsenschraube
79
21
M10 x 68mm Linsenschraube
80
1
Kleine Basiskappe
81
1
Rechter Langhantelgleitvorrich-
tung
82
1
Langes Polsterrohr
83
2
Kleiner Gewichtsklipp
84
2
Großer Gewichtsklipp
85
1
M10 x 168mm Linsenschraube
86
1
Dünne eingekerbte Vierkant-
Innenkappe
#
1
Bedienungsanleitung
#
1
Trainingsplakat
#
1
Schmiermittel
#
2
Innensechskantschlüssel

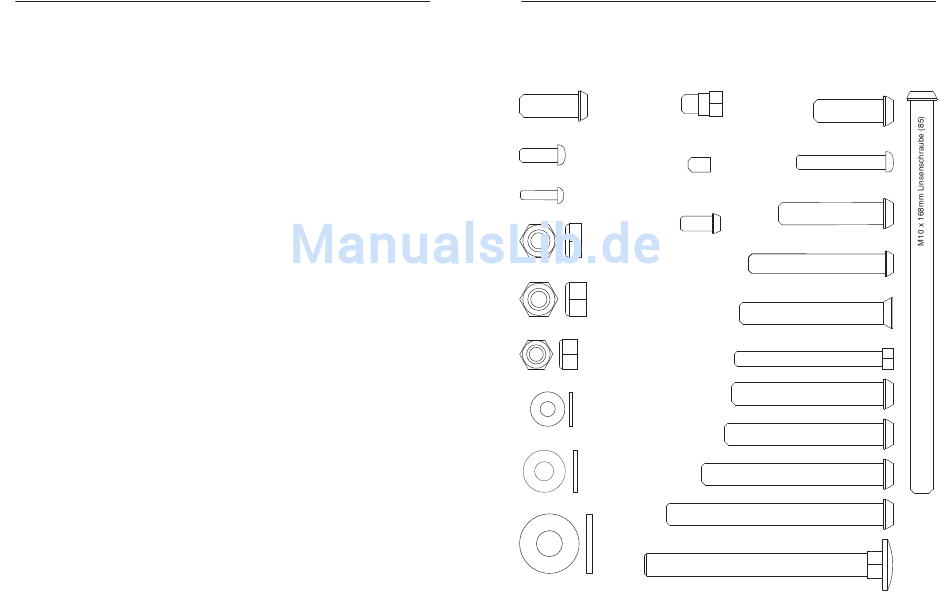

DIAGRAMM FÜR DIE IDENTIFIKZIERUNG DER TEILE
Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die neben
jedem Teil zu finden ist, bezieht sich auf die Bestell-Nr. des Teiles, von der Teileliste in der Mitte dieser
Anleitung. Anmerkung: Einige kleine Teile wurden möglicherweise zur Erleichterung des Transports
schon angebracht. Sollten Sie ein Teil nicht sofort finden, überprüfen Sie bitte, ob es nicht schon an
einem anderen Teil befestigt worden ist.
M8 x 12mm
M10 x 25mm Linsenschraube (78)
Schraube mit
Ansatzschaft (57)
M6 x 16mm Schraube (63)
1/4" x 9,5mm
Gewindestift (66)
M4 x 16mm Schraube (58)
1/4" x 14mm
Linsenschraube (59)
M10 Kontermutter mit Nylon-Klemmteil (26)
M10 Mutter mit Nylon-Klemmteil (69)
M8 Mutter mit Nylon-Klemmteil (72)
M6 Scheibe (68)
M8 Scheibe (73)
M10 x 95mm Schraube mit Vierkantansatz (61)
M10 Scheibe (67)
M10 x 30mm Linsenschraube (56)
M6 x 38mm Schraube (64)
M10 x 45mm Linsenschraube (74)
M8 x 58mm Linsenschraube (71)
M10 x 62mm Senkschraube (77)
M6 x 63mm Schraube (65)
M10 x 65mm Linsenschraube (60)
M10 x 68mm Linsenschraube (79)
M10 x 78mm Linsenschraube (75)
M10 x 93mm Linsenschraube (48)
