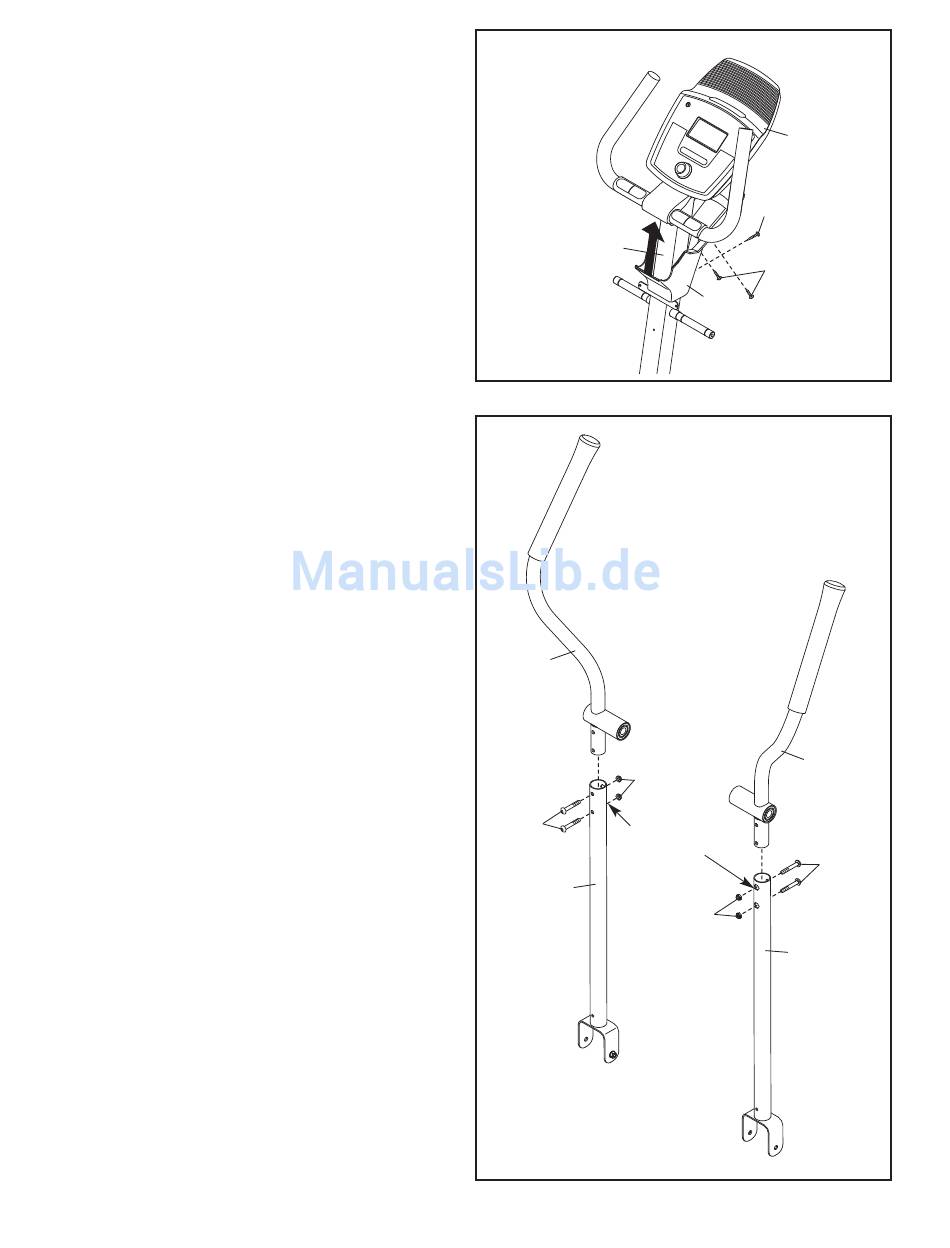

7. Schieben Sie die Computerabdeckung (32)
nach oben auf den Computer (4).
Befestigen Sie die Computerabdeckung (32) mit
einer M4 x 16mm Schraube (92) am Pfosten
(2).
Befestigen Sie dann die Computerabdeckung
(32) mit zwei M4 x 16mm Schrauben (92) am
Computer (4).
8. Finden Sie den linken und den rechten
Oberkörperarm (8, 9). Diese sind mit den
Aufklebern „Left" und „Right" markiert (L oder
Left bedeutet links; R oder Right bedeutet
rechts).
Richten Sie den linken Oberkörperarm (8) und
das Oberkörperbein (6) so aus, wie abgebildet.
Achten Sie darauf, dass sich die sechsecki-
gen Löcher an den angedeuteten Stellen
befinden.
Schieben Sie den linken Oberkörperarm (8)
durch das Oberkörperbein (6).
Befestigen Sie den linken Oberkörperarm (8)
mit zwei M8 x 45mm Linsenbolzen (76) und
zwei M8 Kontermuttern (77). Achten Sie
darauf, dass sich die Kontermuttern in den
sechseckigen Löchern befinden. Ziehen Sie
die Linsenbolzen noch nicht fest an.
Befestigen Sie den rechten Oberkörperarm
(9) am anderen Oberkörperbein (6) auf die
gleiche Weise.
7
2
8
8
77
76
Sechseckige
6
9
4
92
92
32
9
Löcher
76
77
6
