MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile Ellipsentrainers an einem dafür freigemachten
Platz aus und entfernen Sie das Verpackungsmaterial. Werfen Sie das Verpackungsmaterial allerdings erst weg,
wenn die Montage fertig ist.
Außer den beigelegten Werkzeugen braucht man einen Kreuzschlitzschraubendreher

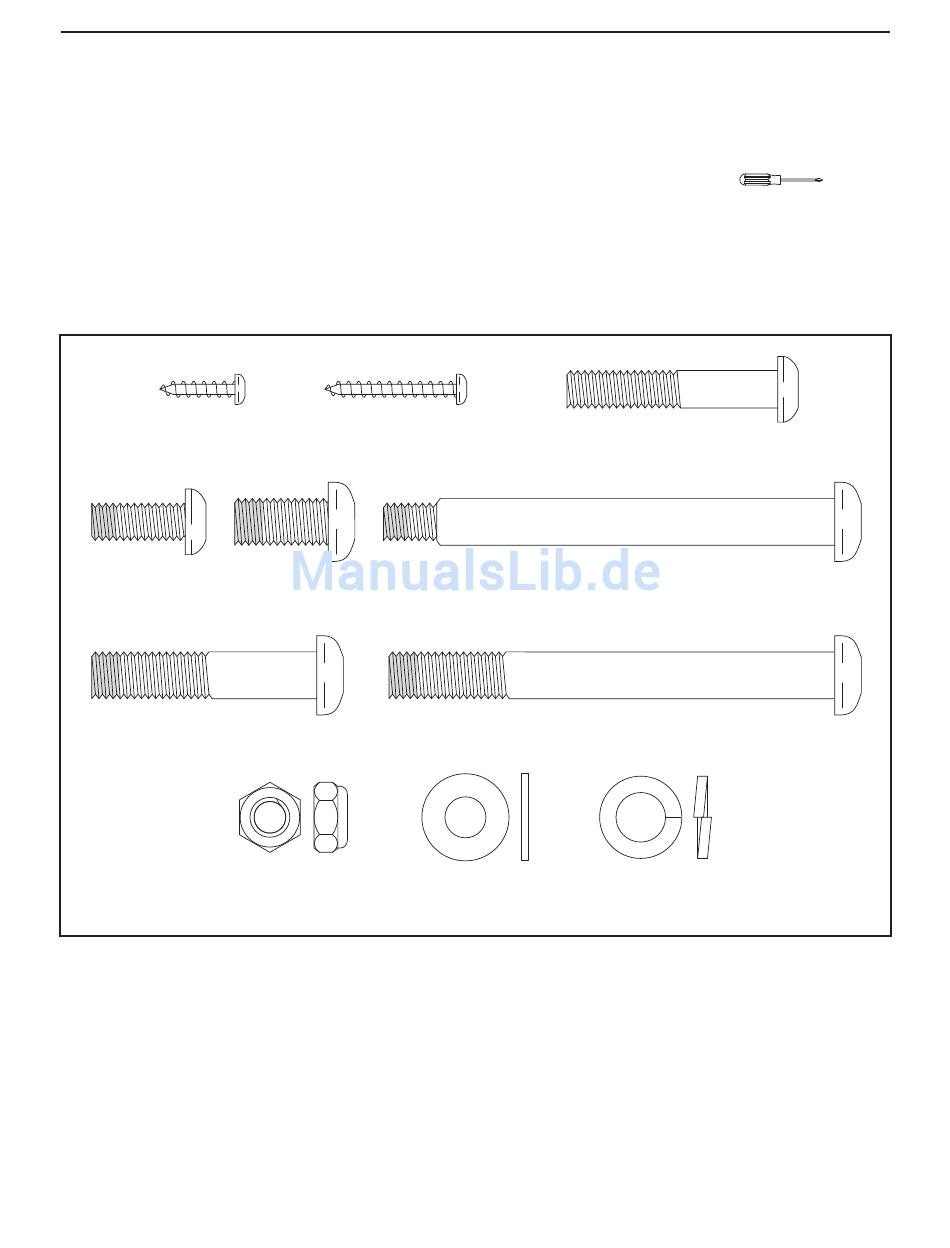

Beim Zusammenstellen Ellipsentrainers verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack befind-
en, sehen Sie erst nach, ob es nicht schon angebracht worden ist.
M4 x 16mm
Schraube (92)–6
Selbsthemmende
Selbsthemmende
M8 x 20mm
Schraube (80)–2
Schraube (79)–6
Selbsthemmende M10 x
48mm Schraube (75)–6
M8 Kontermutter
M4 x 28mm
Schraube (99)–4
M10 x 20mm
M8 Unterlegscheibe
(77)–4
Linsenbolzen (76)–4
Selbsthemmender Bolzen m. Ansatzschaft (31)–2
Selbsthemmende M10 x 95mm Schraube (82)–4
M10 Federring
(78)–10
(33)–2
5
M8 x 45mm
.
