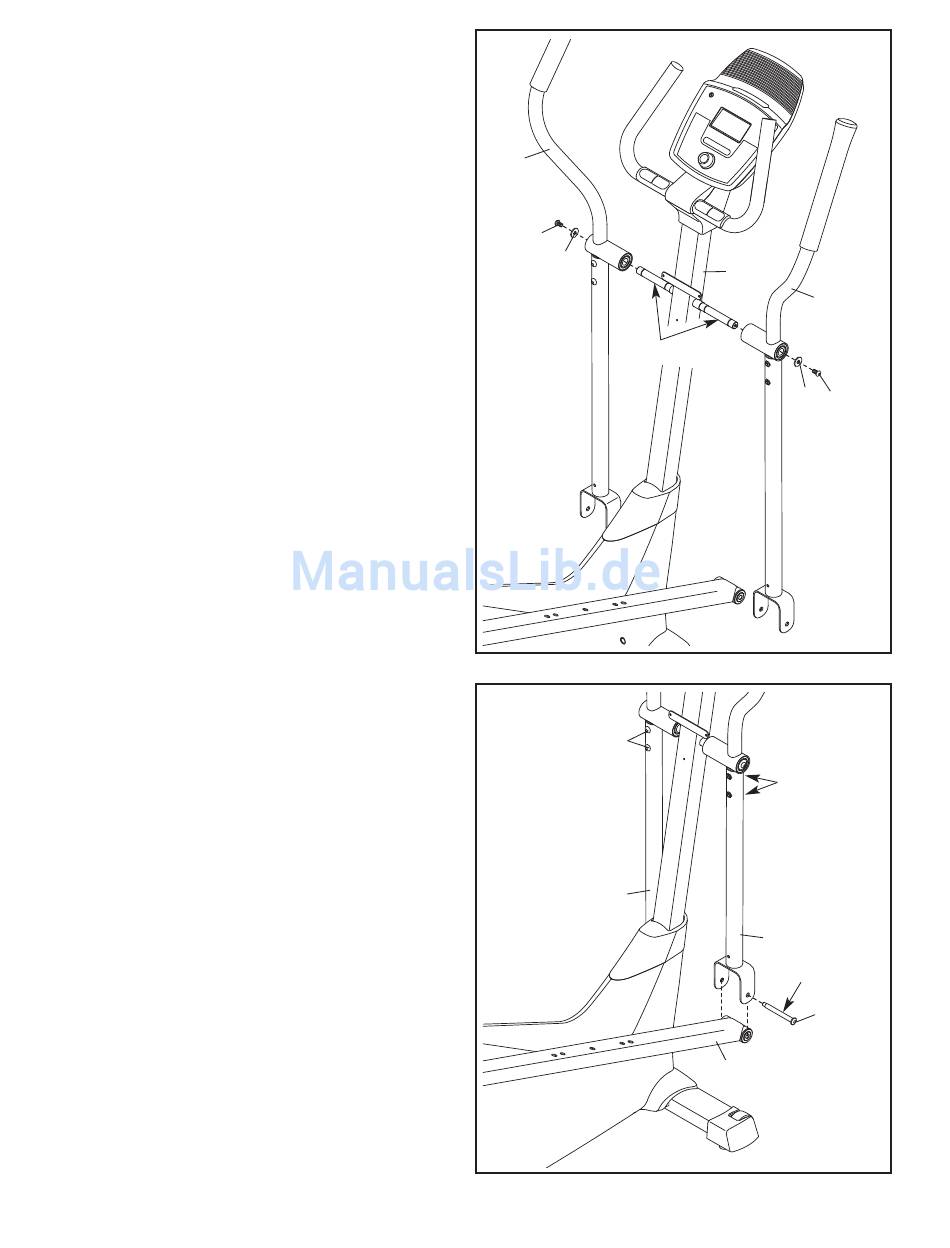

9. Geben Sie eine großzügige Menge des
beigelegten Schmierfetts auf die Achsen des
Pfostens (2).
Richten Sie den linken und den rechten
Oberkörperarm (8, 9) so aus, wie abgebildet,
und schieben Sie diese auf die linke und rechte
Seite des Pfostens (2).
Befestigen Sie beide Oberkörperarme (8, 9) mit
einer Selbsthemmenden M8 x 20mm Schraube
(80) und einer M8 Unterlegscheibe (33).
10. Geben Sie ein wenig Schmierfett auf den selbs-
themmenden Bolzen mit Ansatzschaft (31).
Während eine zweite Person das vordere Ende
der rechten Pedalschiene (49) innerhalb der
Klammer des rechten Oberkörperbeins (6) hin-
hält, schieben Sie den selbsthemmenden
Bolzen mit Ansatzschaft (31) durch das rechte
Oberkörperbein und die rechte Pedalschiene.
Ziehen Sie den selbsthemmenden Bolzen mit
Ansatzschaft (31) an der angeschweißten
Mutter am rechten Oberkörperbein (6) fest.
Wiederholen Sie diesen Schritt und befesti-
gen Sie die rechte Pedalschiene (nicht abge-
bildet) am rechten Oberkörperarm (6).
Ziehen Sie die M8 x 45mm Linsenbolzen (76)
fest.
9
8
80
33
Schmiermittel
10
76
6
10
2
9
33 80
76
6
Schmiermittel
31
49
