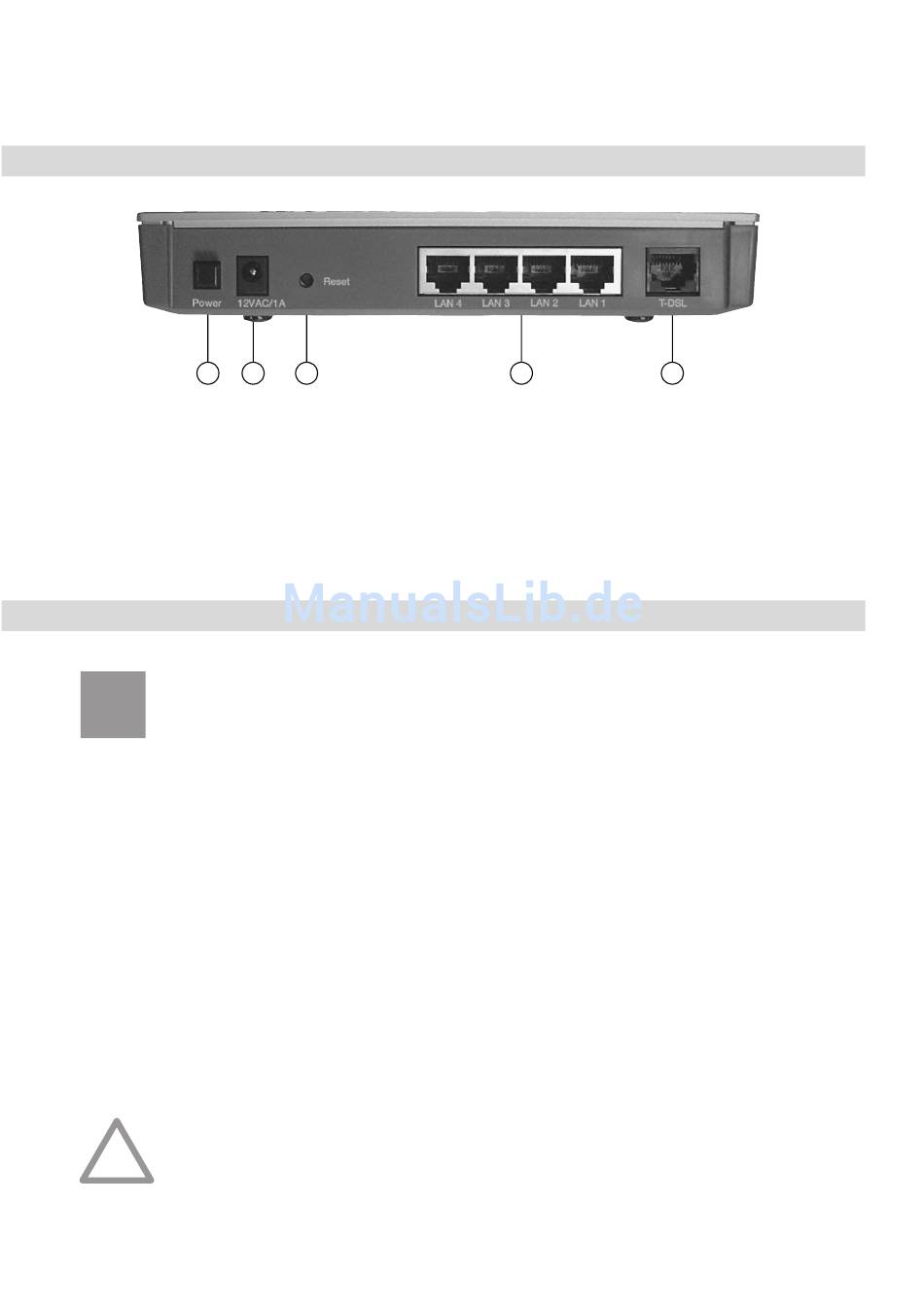

Anschlüsse und Schalter auf der Rückseite
Anschlüsse und Schalter auf der Rückseite
1
2
1. Power – Ein-/Ausschalter
2. 12V AC/1A – Anschluss für das mitgelieferte Steckernetzgerät
3. Reset – tiefer liegende Taste zum Zurücksetzen des Gerätes
4. LAN 4–LAN 1 – vier Ethernet-Anschlüsse für Computer oder Netzwerkgeräte mit 10- oder 100-Mbit/s
5. T-DSL – Buchse für den Anschluss an den Splitter
Teledat Router 630 anschließen
Beachten Sie die im Folgenden beschriebene Reihenfolge und stellen Sie sicher,
!
dass alle Geräte während der Installation ausgeschaltet sind.
1. Teledat Router 630 mit dem Splitter verbinden. Nehmen Sie eines der beiden mitgelieferten Verbin-
dungskabel und stecken Sie das eine Ende des Kabels in die T-DSL-Buchse des Routers (5) und das
andere Ende des Kabels in die dafür vorgesehene Buchse des Splitters (RJ45-Buchse).
2. Bis zu vier Computer direkt anschließen. Verbinden Sie einen beliebigen LAN-Anschluss (4) des Teledat
Router 630 mit dem LAN-Anschluss eines PCs. Verwenden Sie ein Twisted-Pair-Ethernet-Kabel der
Kategorie 5, beispielsweise eines der beiden mitgelieferten Verbindungskabel.
3. Anschluss des Steckernetzgerätes. Stecken Sie zuerst den runden Stecker, der vom Steckernetzgerät
abgeht, in die Anschlussbuchse am Router (1) und dann das Steckernetzgerät in eine geeignete Steck-
dose (230 V/50 Hz).
Achtung!
!
Verwenden Sie bitte ausschließlich das beiliegende Steckernetzgerät für Ihren
Teledat Router 630.
2
3
4
5
F
