8.2 Für 3-Anschlüsse-Geräte (nur MIT481/2 und MIT485/2)

8.2.1 Verwendung von 2 Messleitungen

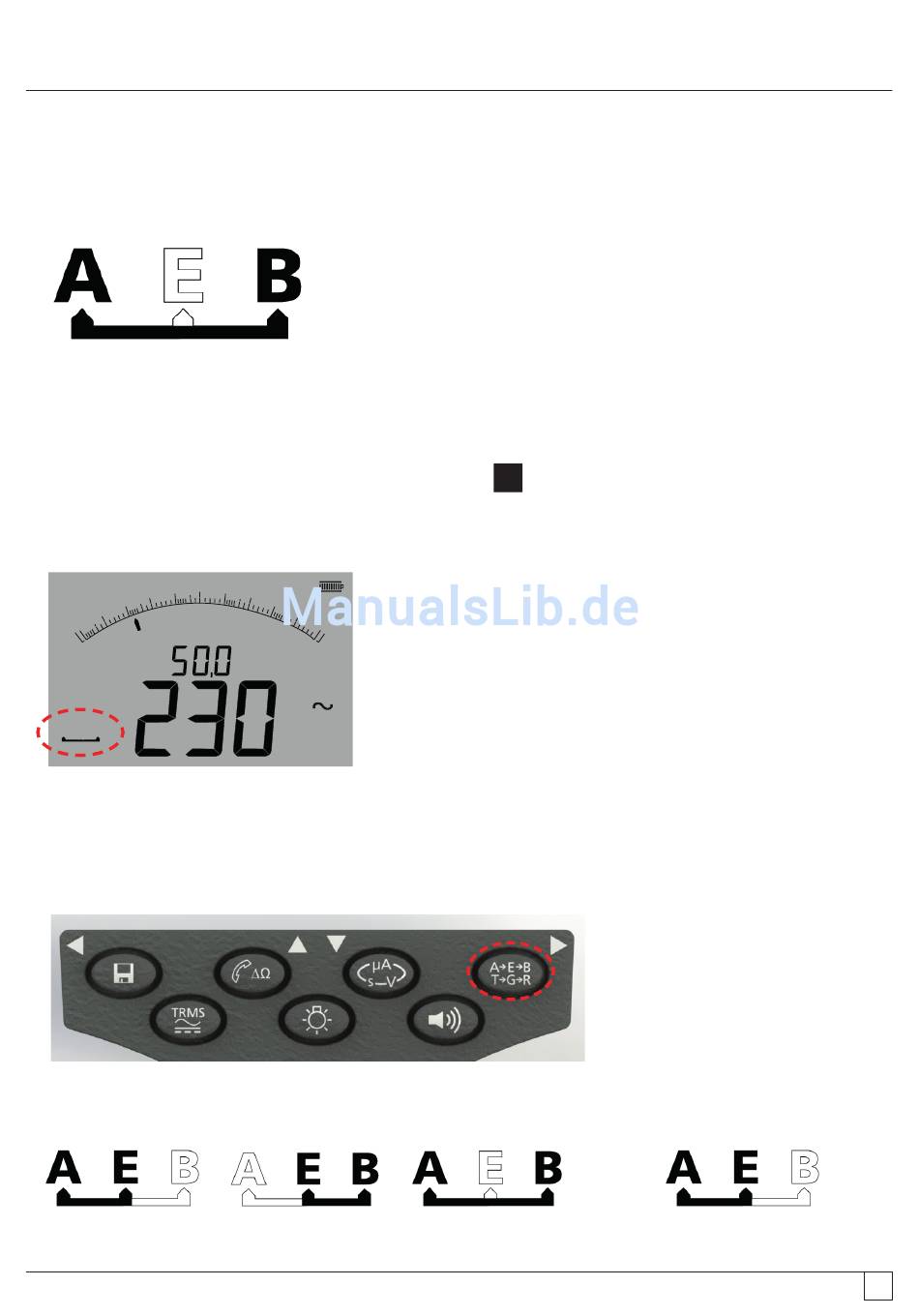

1. Stellen Sie sicher, dass sich das Gerät im in der Anzeige angegebenen A-B-Modus befindet, wie nachfolgend dargestellt:
- Abbildung 12
Für Einzelheiten zur Änderung der Konfiguration siehe Abschnitt 7.3 – 3-Anschlüsse-Verbindungen.
2. Schließen Sie die Messleitungen nur an die ROTEN/SCHWARZEN (A/B) Prüfbuchsen an.
3. Wählen Sie den Messmodus SPANNUNG auf dem Bereichsknopf [
4. Schließen Sie die Messleitungen an den zu messenden Spannungskreis an.
5. Das Gerät zeigt die Spannung über die Messleitungen hinweg an, wie nachfolgend dargestellt:
4 00 6 00
2 00
0
A B
- Abbildung 13
Hinweis: Die Anzeige gibt an, dass die A-B-Anschlüsse aktiv sind.
6. Wenn die Anzeige die A-B-Option nicht anzeigt, drücken Sie die Taste A-E-B (T-G-R), um diesen Modus zu ändern, wie
nachfolgend dargestellt:
- Abbildung 14
7. Mit jedem Drücken wechselt die Anzeige von:
zu
- Abbildung 15
Oder, sofern 'T-G-R' in der Konfiguration aktiviert ist:
MIT400/2
8 00
100 0
H z
V
zu
V
] (Bereich) aus.
und zurück zu
