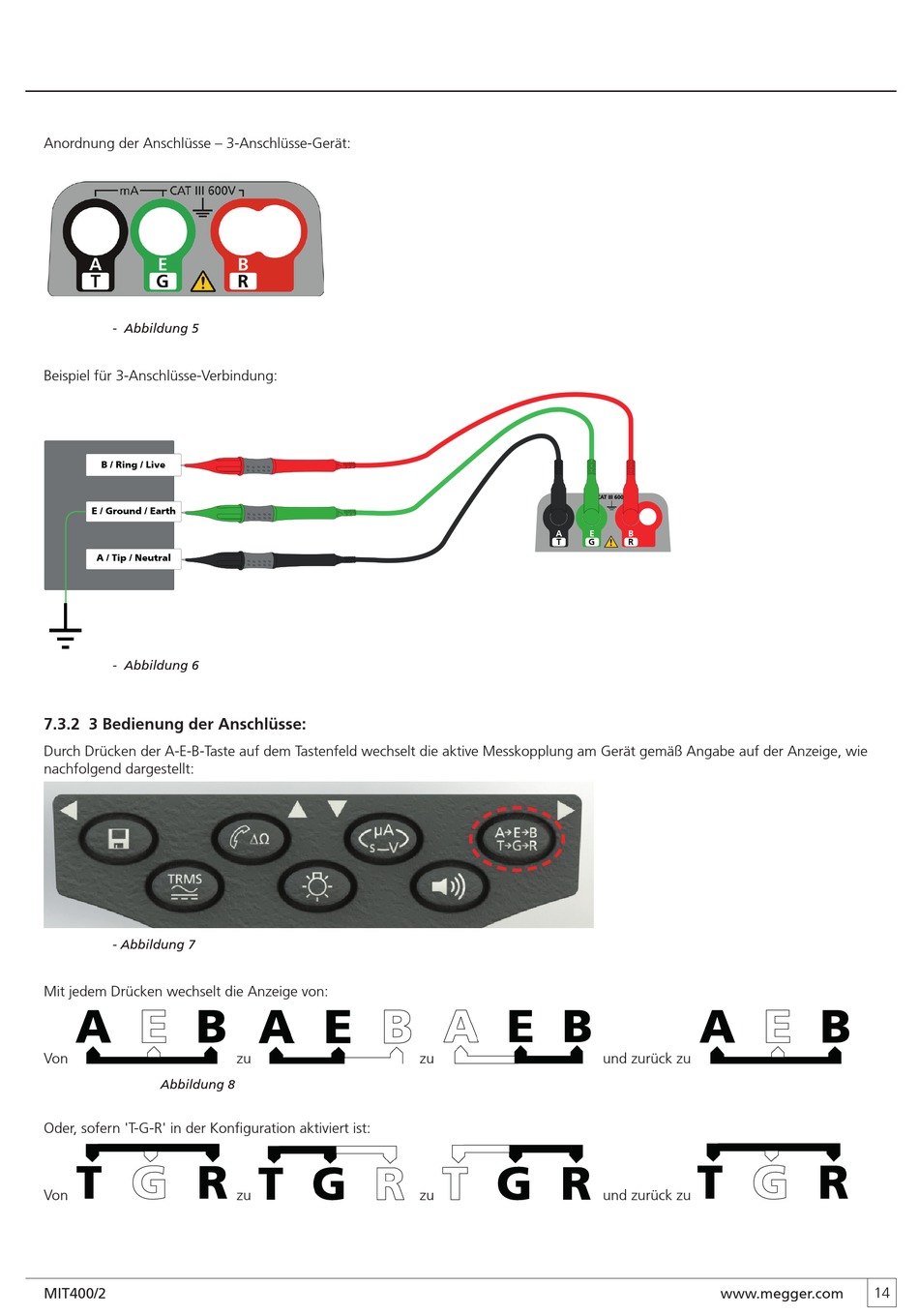

Anordnung der Anschlüsse – 3-Anschlüsse-Gerät:
- Abbildung 5
Beispiel für 3-Anschlüsse-Verbindung:
B / Ring / Live
E / Ground / Earth
A / Tip / Neutral
- Abbildung 6
7.3.2 3 Bedienung der Anschlüsse:
Durch Drücken der A-E-B-Taste auf dem Tastenfeld wechselt die aktive Messkopplung am Gerät gemäß Angabe auf der Anzeige, wie
nachfolgend dargestellt:
- Abbildung 7
Mit jedem Drücken wechselt die Anzeige von:
Von
Abbildung 8
Oder, sofern 'T-G-R' in der Konfiguration aktiviert ist:
Von
MIT400/2
zu
zu
A E
T G
zu
zu
CAT III 600 V
g
B
G
R
und zurück zu
und zurück zu
