8. Spannungs- und Frequenzmessungen
Hinweis: Die gemessene Spannung darf 1 000 V Phase zu Erde oder Phase zu Phase nicht übersteigen.
Die Überschreitung dieser Spannung könnte Beschädigungen oder einen elektrischen Schlag verursachen.
Die Frequenzmessung ist bei den Modellen MIT400/2 und MIT405/2 nicht verfügbar.
Hinweis zur TRMS-Messung: Im TRMS-Modus misst das MIT sowohl AC- als auch DC-Elemente der Versorgungsspannung und
zeigt den TRMS-Wert an. Im DC-Modus wird nur das DC-Element gemessen.
8.1 Für 2-Anschlüsse-Geräte und MIT2500
8.1.1 AC-TRMS-Spannung – Prüfverfahren
1. Schließen Sie die Messleitungen an die ROTEN und SCHWARZEN Prüfbuchsen am Gerät an.
2. Wählen Sie den Messmodus SPANNUNG mittels des Bereichsknopfs [
3. Schließen Sie die Messleitungen an den zu messenden Spannungskreis an.

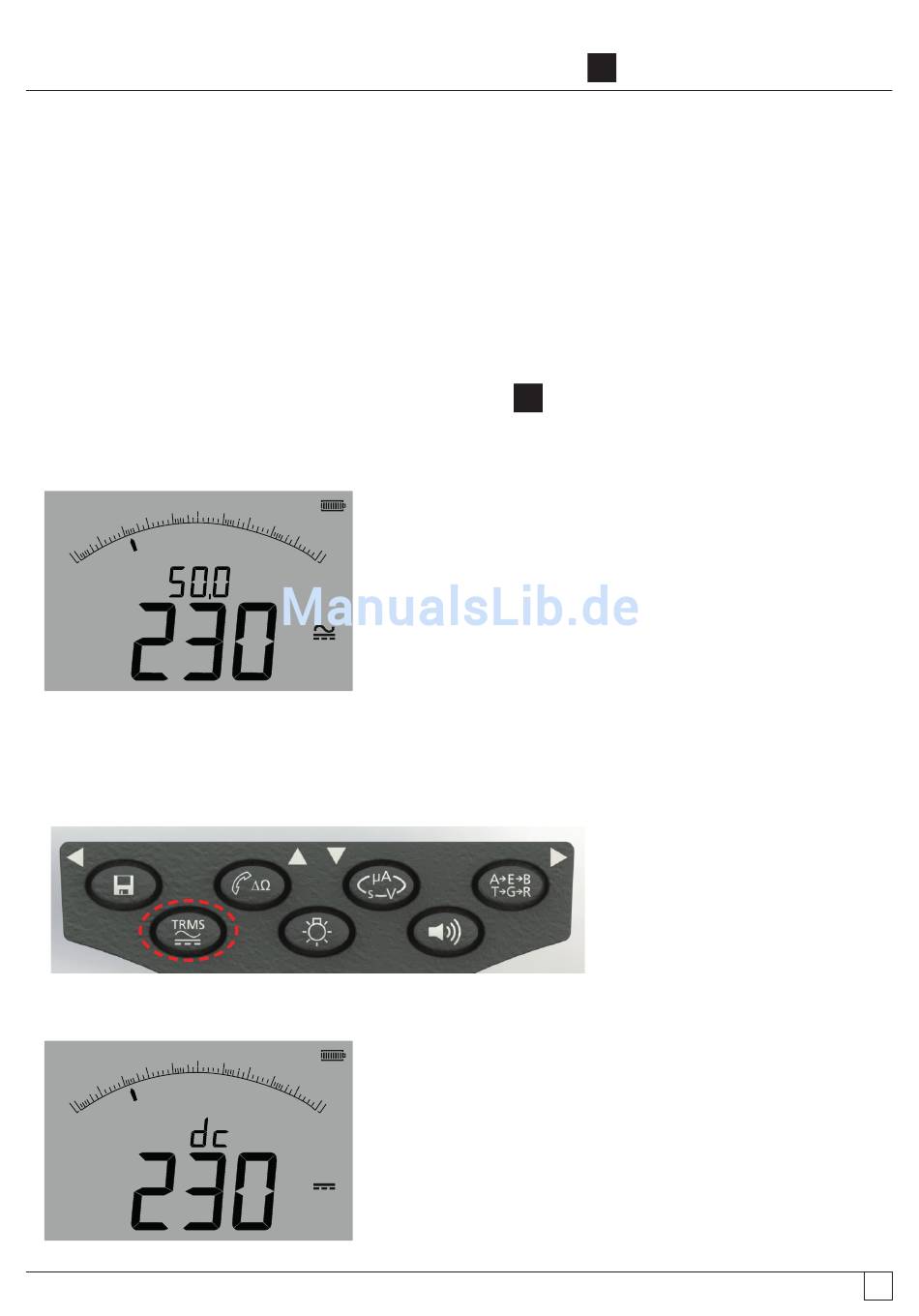

4. Das Gerät zeigt die Spannung über die Messleitungen hinweg an, wie nachfolgend dargestellt:
4 00 6 00
2 00
0
- Abbildung 9
8.1.2

Messung der DC-Spannung

1. Wiederholen Sie die oben beschriebenen Schritte (1) bis (4).
2. Drücken Sie die AC/DC-TEST-Taste (unten), um zur DC-Messung umzuschalten.
- Abbildung 10
Die Anzeige zeigt eine DC-Messung an, wie nachfolgend dargestellt:
4 00 6 00
2 00
0
- Abbildung 11
MIT400/2
8 00
100 0
z
H
V
8 00
100 0
V
V
V
] aus
