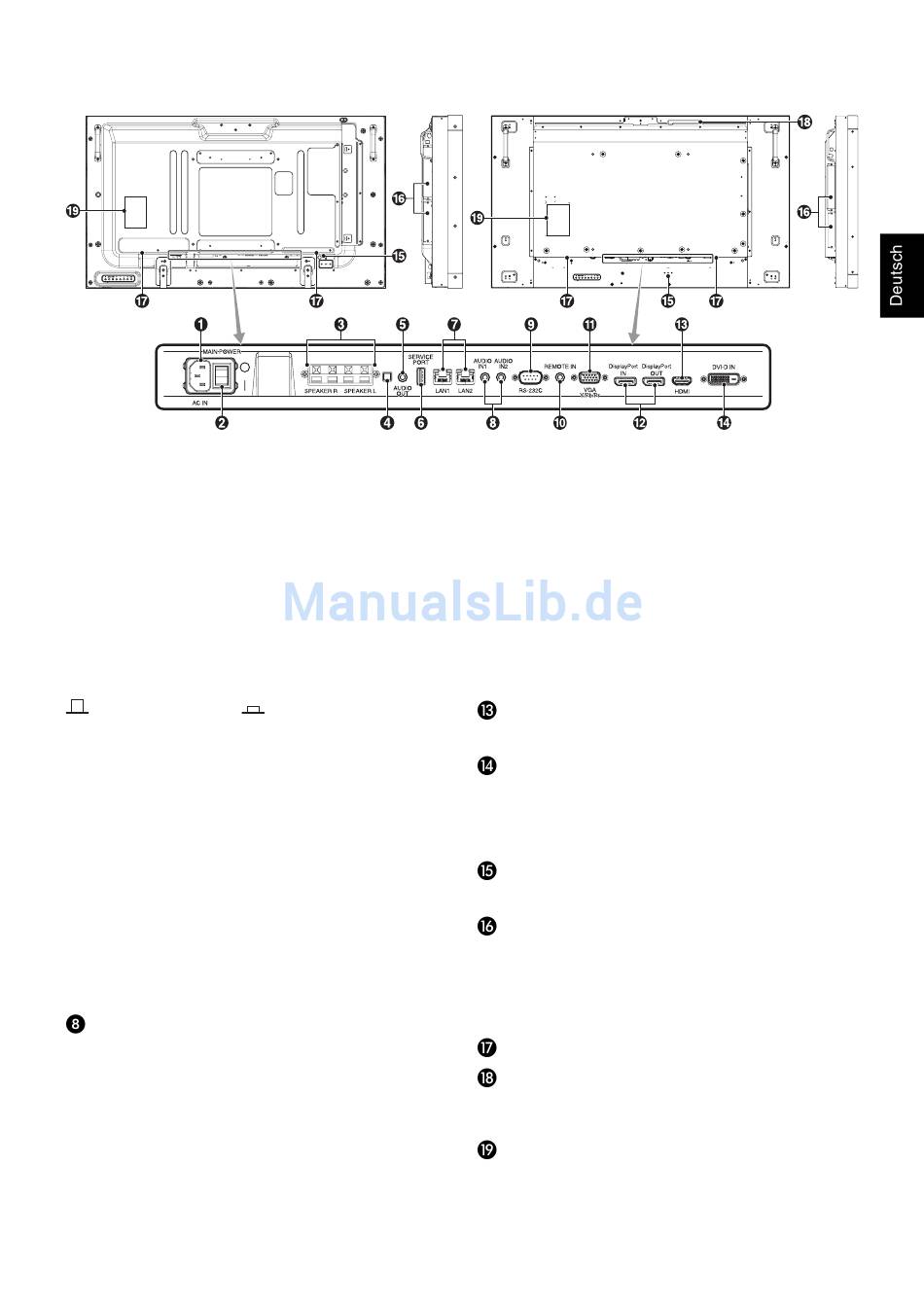

Anschlüsse
X474HB
³
Wechselstromeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
·
Hauptnetzschalter
Schalter zum Ein- und Ausschalten der Netzspannung.
»
Externe Lautsprecheranschlüsse
Ausgang für das Audiosignal von den Eingängen AUDIO 1,
DPORT und HDMI. Der rote Anschluss ist der Pluspol (+).
Der schwarze Anschluss ist der Minuspol (-).
HINWEIS: Dieser Lautsprecheranschluss ist für 2 Lautsprecher
à 15 W (8 Ohm) konzipiert.
¿
Umschalter für interne/externe Lautsprecher
: Interner Lautsprecher
HINWEIS: Schalten Sie den Monitor aus, bevor Sie den
Umschalter für den internen/externen Lautsprecher betätigen.
´
AUDIO OUT
Ausgang für die Ausgabe von Audiosignalen von den
Eingängen AUDIO IN 1, 2, DPORT und HDMI an externe
Geräte (Stereoreceiver, Verstärker usw.).
* Dieser Anschluss unterstützt keinen Kopfhörerstecker.
²
Serviceanschluss
Dieser USB-Anschluss dient für zukünftige
Softwareaktualisierungen.
¶
LAN-Anschluss (RJ-45)
LAN-Verbindung. Siehe Seiten 32 und 35.
HINWEIS: Nutzen Sie primär den Anschluss LAN1.
AUDIO IN 1, 2
Eingang für Audiosignale von externen Geräten wie
Computern oder DVD-Playern.
¾
RS-232C (D-SUB-Anschluss, 9-polig)
RS-232C-Eingang für externe Geräte, z. B. ein PC, um die
RS-232C-Funktionen zu steuern.
µ
REMOTE IN
Zum Verwenden der optionalen Sensoreinheit muss diese an
den Monitor angeschlossen werden.
HINWEIS: Verwenden Sie diesen Anschluss nur, wenn dies
explizit angegeben wird.
: Externer Lautsprecher
Deutsch-9
X554HB
¸
VGA IN (Mini-D-SUB-Anschluss, 15-polig)
Eingang für analoge RGB-Signale von einem Computer oder
anderem RGB-Gerät. Dieser Eingang kann für RGB- oder
COMPONENT-Signale verwendet werden. Wählen Sie den
Signaltyp unter ANSCHLUSSEINSTELLUNG. Siehe Seite 27.
HINWEIS: Wenn Sie diesen Anschluss für ein
COMPONENT-Signal verwenden, nutzen Sie bitte ein
geeignetes Signalkabel. Falls Sie Fragen haben, wenden Sie
sich bitte an Ihren Händler.
¹
DisplayPort-Anschlüsse
IN-Anschluss: Für den Eingang von DisplayPort-Signalen.
OUT-Anschluss: Dient zur Ausgabe des Signals, das
angezeigt wird. Siehe Seite 25, VIDEOAUSGANG EINST.
HDMI IN
Eingang für digitale HDMI-Signale.
DVI IN (DVI-D)
Eingang für digitale RGB-Signale von einem Computer oder
HDTV-Gerät mit digitalem RGB-Ausgang.
* Dieser Anschluss unterstützt keine analogen
Eingangssignale.
Kensington-Schloss
Sicherheit und Diebstahlschutz.
Steckplatz für Zusatzplatine
Es ist Zubehör für den Optionssteckplatz vom Typ „Slot 2"
und „Slot 3" verfügbar. Bitte wenden Sie sich für ausführliche
Informationen an Ihren Händler.
HINWEIS: Bitte wenden Sie sich für die verfügbaren
Zusatzplatinen an Ihren Händler.
Interner Lautsprecher
Intelligenter Drahtlos-Datensensor (X554HB)
Sensor für Drahtlos-Übertragung von Monitorinformationen
und -einstellungen.
Typenschild
