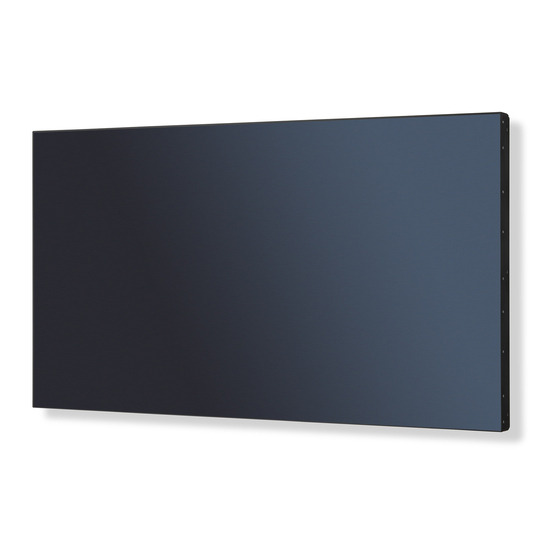

NEC MultiSync X464UN Bedienungsanleitung
Großformatbildschirm
Vorschau ausblenden
Andere Handbücher für MultiSync X464UN:
- Bedienungsanleitung (57 Seiten) ,
- Bedienungsanleitung (57 Seiten)
Verwandte Anleitungen für NEC MultiSync X464UN
Inhaltszusammenfassung für NEC MultiSync X464UN
- Seite 1 Großformatbildschirm Bedienungsanleitung MultiSync X464UN MultiSync X464UNS-2 MultiSync X464UNV-3 MultiSync X554UN MultiSync X554UNS-2 MultiSync X554UNV-2 Die Modellbezeichnung befi ndet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung ..........................Deutsch-1 Wichtige Informationen ..........................Deutsch-2 WARNUNG ............................. Deutsch-2 VORSICHT ............................. Deutsch-2 Sicherheitsvorkehrungen, Pfl ege und Einsatzempfehlungen ............... Deutsch-3 Sicherheitsvorkehrungen und Pfl ege ....................Deutsch-3 Einsatzempfehlungen ........................Deutsch-3 Ergonomie ............................Deutsch-3 Reinigen des LCD-Bildschirms ....................... Deutsch-3 Reinigen des Gehäuses ......................... Deutsch-3 Inhalt der Verpackung .......................... -
Seite 3: Konformitätserklärung
Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. OmniColor ist eine eingetragene Marke der NEC Display Solutions Europe GmbH in den Ländern der EU und der Schweiz. DisplayPort und das Logo für die DisplayPort-Konformität sind Marken der Video Electronics Standards Association in den USA und anderen Ländern. -
Seite 4: Wichtige Informationen
Wichtige Informationen WARNUNG SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN. -
Seite 5: Sicherheitsvorkehrungen, Pfl Ege Und Einsatzempfehlungen
Das Kabelverteilersystem muss insbesondere gemäß dem Abschnitt 820.93, Grounding of Outer Conductive Shield of a Coaxial Cable (Erdung der Außenabschirmung bei Koaxialkabeln) der NEC-Vorschriften (National Electrical Code) geerdet sein. • Die Abschirmung des Koaxialkabels sollte mit der Erdung des Gebäudes verbunden werden. -
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen MultiSync-Monitor sollte folgende Komponenten enthalten: • LCD-Monitor • Klemme (1 Stück; X464UN/X464UNS-2/X464UNV-3)/ (3 Stück; X554UN/X554UNS-2/X554UNV-2) • Netzkabel* • Schraube mit Unterlegscheibe (M4 x 10) (1 Stück; X464UN/ • Videosignalkabel (DisplayPort-Kabel) X464UNS-2/X464UNV-3)/(3 Stück; X554UN/X554UNS-2/ •... -
Seite 7: Installation
Bringen Sie das Gerät nicht so an, dass andere leicht nach Montagemethode konform sein. dem Gerät und der Montagevorrichtung greifen und sich • NEC empfi ehlt Montageadapter, die der Norm UL1678 für darauf abstützen können. Nordamerika entsprechen. • Wenn das Gerät in einer Vertiefung beispielsweise einer •... -
Seite 8: Anbringen Von Montagezubehör
(Nur für X464UN/X464UNS-2/ Abbildung 1 Monitor beschädigen kann. X464UNV-3) *2: Nur für X464UN/X464UNS-2/X464UNV-3. Wenn Sie Montagezubehör verwenden, das nicht NEC- konform und -geprüft ist, muss es mit der VESA-kompatiblen 3. Anbringen und Entfernen des optionalen Montagemethode konform sein. Monitorfußes für Tischaufbau... -
Seite 9: Installieren Der Optionalen Sensoreinheit
4. Belüftungsanforderungen Nur X464UNS-2, X554UNS-2 und X554UNV-2: Wenn das Gerät in einem geschlossenen Bereich oder einer Vertiefung montiert wird, sorgen Sie dafür, dass die Wärme Installieren der optionalen Sensoreinheit entweichen kann, indem Sie entsprechenden Abstand zwischen dem Monitor und seiner Umgebung lassen. Fixiert durch Schraube: Entfernen Sie das Siegel, das auf der entsprechenden Einfassung aufgeklebt ist, und fi... -
Seite 10: Die Teile Und Ihre Funktionen
Die Teile und ihre Funktionen Bedienfeld ³ º Netztaste ( Taste EXIT Schaltet den Monitor ein bzw. aus. Siehe auch Seite 16. Aktiviert das OSD-Menü, wenn es deaktiviert ist. Dient als Taste EXIT innerhalb des OSD-Menüs, um zurück · Taste MUTE zum vorausgegangenen Menü... -
Seite 11: Anschlüsse
Anschlüsse Optionale Sensoreinheit Von optionaler Sensoreinheit ³ HINWEIS: Wenn Sie diesen Anschluss für ein Wechselstromeingang (AC IN) COMPONENT-Signal verwenden, nutzen Sie bitte ein Hier wird das mitgelieferte Netzkabel angeschlossen. geeignetes Signalkabel. Falls Sie Fragen haben, wenden Sie · sich bitte an Ihren Händler. Hauptnetzschalter ¸... -
Seite 12: Fernbedienung (Optional)
Fernbedienung (optional) ´ Taste AUDIO INPUT Dient zur Auswahl der Audioeingangsquelle [IN1], [IN2], [IN3]* , [OPTION]* , [HDMI], [DPORT], [HDMI2]* oder [HDMI3]* ² Taste OPTION MENU* ¶ ZEHNERTASTATUR Drücken Sie diese Tasten, um Kennwörter festzulegen und zu ändern, den Kanal zu wechseln und die FERNBEDIENUNGS-ID einzustellen. -
Seite 13: Reichweite Der Optionalen Fernbedienung
Reichweite der optionalen Taste IMAGE FLIP Schaltet zwischen H DREHUNG, V DREHUNG, 180°DREH Fernbedienung und KEINE um. Siehe Seite 21. Richten Sie die obere Seite der Fernbedienung bei der Tastenbenutzung auf den Fernbedienungssensor der Taste BIB (Picture in Picture, Bild im Bild) optionalen Sensoreinheit aus dem Fernbedienungssatz. -
Seite 14: Einrichtung
Einrichtung 1. Wählen Sie den Installationsort NEC gibt folgende Empfehlungen für die Batterien: • Legen Sie Mignon-Batterien (Größe AAA) so ein, dass VORSICHT: Die Installation des LCD-Monitors muss von die Plus- und Minuszeichen auf den Batterien mit einem qualifi zierten Techniker durchgeführt den entsprechenden Markierungen im Batteriefach werden. -
Seite 15: Bedienen Sie Die Extern Angeschlossenen Geräte
5. Schalten Sie die Stromversorgung aller angeschlossenen externen Geräte ein. Wenn die Geräte an einen Computer angeschlossen sind, schalten Sie zuerst den Computer ein. 6. Bedienen Sie die extern angeschlossenen Geräte Lassen Sie das Signal der gewünschten Eingangsquelle anzeigen. 7. Stellen Sie die Lautstärke ein Nehmen Sie, falls nötig, Änderungen an der Lautstärkeeinstellung vor. -
Seite 16: Verbindungen
Verbindungen HINWEIS: Beim Einschalten des Bildschirms oder eines anderen externen Geräts dürfen keine Kabel angeschlossen bzw. abgezogen werden, da dies zu einem Bildverlust führen kann. HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem Widerstand verringert die Lautstärke. Bevor Sie Geräte anschließen: Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her. -
Seite 17: Anschluss Eines Computers
Anschluss eines Computers Wenn Sie Ihren Computer an den LCD-Monitor anschließen, können Sie die Bildschirmanzeige des Computers auf dem Monitor anzeigen. Bei einigen Grafi kkarten wird das Bild möglicherweise nicht richtig angezeigt. Ihr LCD-Monitor zeigt ein scharfes Bild, indem er das werkseitig voreingestellte Timingsignal automatisch anpasst. <Typisches werkseitig voreingestelltes Signaltiming>... -
Seite 18: Grundlegende Bedienung
Grundlegende Bedienung Stromversorgung EIN und AUS Wenn der LCD-Monitor eingeschaltet ist, leuchtet die Betriebsanzeige grün. In ausgeschaltetem Zustand leuchtet sie rot oder gelb. HINWEIS: Der Hauptnetzschalter muss auf EIN gestellt werden, damit der Monitor mit der Fernbedienung oder der Netztaste eingeschaltet werden kann. -
Seite 19: Betriebsanzeige
Betriebsanzeige Seitenverhältnis des Bildes DVI, VGA, RGV/HV* , DPORT Modus Status-LED FULL ZOOM NORMAL Eingeschaltet Grün* Ausgeschaltet und ENERGIESPAREN auf AUTO STANDBY HDMI, Y/Pb/Pr, SCART* , VIDEO* , S-VIDEO* , HDMI2* , HDMI3* Leistungsaufnahme unter 0,5 W* Y/Pb/Pr2* Energiesparmodus AUTO STROM Gelb FULL WIDE... -
Seite 20: Informations Osd
Informations OSD Das Informations OSD bietet folgende Informationen: Eingangsquelle, Darstellungsgröße usw. Drücken Sie auf der Fernbedienung die Taste DISPLAY, um das Informations OSD aufzurufen. ³ Eingangsname · Audioeingangsmodus » Seitenverhältnis des Bildes ¿ Informationen über das Eingangssignal Informationen über das Teilbild Bildmodus DVI, VGA, RGB/HV*, DPORT STANDARD... -
Seite 21: Osd-Bedienelemente (On-Screen Display)
OSD-Bedienelemente (On-Screen Display) HINWEIS: Je nach Modell oder optionalem Zubehör sind einige Funktionen möglicherweise nicht verfügbar. Eingangsquelle Hauptmenüsymbole Hauptmenüeintrag Schieberegler zur Untermenü Einstellungsanpassung THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % PICTURE MODE Select Goto Adjustment Return Close Tastenbeschreibung Taste AUF oder AB SET/POINT ZOOM... -
Seite 22: Bild
Teile des Bilds ab (S-Kurve). DICOM SIM. DICOM-GSDF-Kurve für LCD-Typ simuliert. PROGRAMMIERBAR1, 2, 3 Mit Hilfe optionaler NEC-Software kann eine programmierbare Gammakurve geladen werden. FILMEINSTELLUNGEN HINWEIS: Wenn in EINGANGSWECHSEL unter SUPER die Option EINGABE2 ausgewählt ist und angezeigt wird, kann diese Funktion nicht geändert werden. -
Seite 23: Audio
PHASE Bereinigt „Bildrauschen“. nur EIngänge VGA, RGB/HV* , Y/Pb/Pr, SCART* , Y/Pb/Pr2* HORIZONTALE Passt die Bildbreite an. AUFLÖSUNG nur Eingänge VGA, RGB/HV* VERTIKALE AUFLÖSUNG Passt die Bildhöhe an. nur Eingänge VGA, RGB/HV* EINGANGSAUFLÖSUNG Sollte ein Problem mit der Signalerkennung bestehen, bewirkt diese Funktion, dass der Monitor das AUTOM. -
Seite 24: Zeitplan
TIEFEN Durch Erhöhen oder Verringern des Werts werden die Tiefen verstärkt bzw. gedämpft. Drücken Sie die Taste +, um die Tiefen zu verstärken. Drücken Sie die Taste -, um die Tiefen zu dämpfen. SURROUND Künstlicher Surroundklang. HINWEIS: Wenn diese Funktion auf EIN festgelegt wird, wird die Audioausgabe deaktiviert. BIB-AUDIO Wählt die Quelle des BIB-Audio aus. -
Seite 25: Osd
TEXT-TICKER MODUS Aktiviert den Text-Ticker und ermöglicht das Festlegen der horizontalen oder vertikalen Ausrichtung. POSITION Legt fest, an welcher Stelle auf dem Bildschirm der Text-Ticker angezeigt wird. GRÖSSE Legt die Größe des Text-Tickers im Verhältnis zur Gesamtgröße des Bildschirms fest. ÜBERBLENDEN Legt die Transparenz des Text-Tickers fest (0: transparent, 100: opak). -
Seite 26: Mehrfachanzeige
MEHRFACHANZEIGE ID-STEUERUNG Legt die Monitor-ID von 1-100 und Gruppen-ID von A-J fest. Unter ERKANNTE MONITORE wird die Anzahl der nachgeschalteten Monitore im LAN angezeigt. HINWEIS: Die Gruppen-ID resultiert aus mehreren gewählten Optionen. AUTO ID/IP EIN. Bei Auswahl von JA wird das Fenster AUTO ID/IP EIN. angezeigt. Schließen Sie keine Netzwerkgeräte zwischen den über LAN verbundenen Monitoren an. - Seite 27 TILE MATRIX Ein Bild kann erweitert und mit einem Verteilungsverstärker über mehrere (bis zu 100) Bildschirme hinweg angezeigt werden. HINWEIS: Für die Aufteilung auf viele Monitore ist eine geringe Aufl ösung nicht geeignet. Bei wenigen Bildschirmen ist der Betrieb ohne einen Verteilungsverstärker möglich. Diese Funktion wird deaktiviert, wenn BILDAUSRICHTUNG aktiviert ist (mit Ausnahme der Auswahl KEINE).
-
Seite 28: Monitorschutz
KOPIE EINSTELLUNG Wählen Sie die OSD-Menükategorien aus, die bei verkettet angeschlossenen Monitoren auf den NEIN anderen Monitor kopiert werden sollen. HINWEIS: Bei dieser Funktion sollten die Monitore via LAN in Reihe geschaltet sein. Mit dieser Funktion werden beim Ausschalten die Werkseinstellungen wiederhergestellt. Für diese Funktion besteht eine Beschränkung, die vom verwendeten Kabel abhängt. -
Seite 29: Erweiterte Option1
Hiermit werden die IP-ADRESS-EINSTELLUNGEN für den DNS-Server festgelegt. AUTOM. AUTOM.: Die IP-Adresse des mit dem Monitor verbundenen DNS-Servers wird automatisch eingestellt. MNUEL.: Legen Sie die IP-Adresse des mit dem Monitor verbundenen DNS-Servers fest. DNS PRIMÄR Legen Sie die primären DNS-Einstellungen des mit dem Monitor verbundenen Netzwerks fest. 0.0.0.0 HINWEIS: Legen Sie [0.0.0.0] fest, um die Einstellung zu löschen. - Seite 30 ANSCHLUSSEINSTELLUNG DVI-MODUS Hiermit wählen Sie die Art des an den DVI-Eingang angeschlossen DVI-D-Geräts aus. DVI-HD Wählen Sie „DVI-HD“, wenn ein DVD-Player oder Computerzubehör angeschlossen wird, für das HDCP-Authentifi zierung erforderlich ist. Wählen Sie „DVI-PC“, wenn Computerzubehör angeschlossen wird, für das keine HDCP- Authentifi...
-
Seite 31: Erweiterte Option2
120 Hz (nicht anpassbar) TOUCHSCREEN (nicht anpassbar) RÜCKSETZUNG Setzt die folgenden Einstellungen des Menüs ERWEITERTE OPTION auf die Werkseinstellungen zurück: EINGANGSSIGNALERKENNUNG (mit Ausnahme der Priorität der Eingangssignale), EINGANGSWECHSEL (außer für EINGABE1 und EINGABE2), ANSCHLUSSEINSTELLUNG, VERKNÜPFUNG TRENNEN, FARBSYSTEM, ÜBERTASTUNG, AUDIO in OPTION EINSTELLUNG. ERWEITERTE OPTION2 AUTO-ABBLENDUNG Passt die Hintergrundbeleuchtung des LCD automatisch abhängig vom Umgebungslicht an. - Seite 32 Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. NEC DISPLAY SOLUTIONS empfi ehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
-
Seite 33: Funktion Der Fernbedienung
Funktion der Fernbedienung FERNBEDIENUNGS-ID-FUNKTION Monitor ID:1 Monitor ID:2 Monitor ID:3 FERNBEDIENUNGS-ID Mithilfe der optionalen Fernbedienung können Sie über den so genannten Fernbedienung Fernbedienung Fernbedienung FERNBEDIENUNGS-ID-Modus bis zu 100 einzelne MultiSync-Monitore steuern. Der funktioniert funktioniert funktioniert FERNBEDIENUNGS-ID-Modus arbeitet in Verbindung mit der Monitor-ID und ermöglicht die Steuerung von bis zu 100 einzelnen MultiSync-Monitoren. -
Seite 34: Anschließen Mehrerer Monitore
Anschließen mehrerer Monitore Sie können mehrere Monitore steuern, indem Sie diese über RS-232C, REMOTE IN oder LAN verketten. HINWEIS: Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden können. Wenn Sie die IDs manuell angeben oder über die Monitor über die ID steuern möchten, führen Sie zunächst AUTO- ID aus (siehe Seite 24). -
Seite 35: Steuern Des Lcd-Monitors Mittels Rs-232C-Fernbedienung
Steuern des LCD-Monitors mittels RS-232C- Fernbedienung Sie können diesen LCD-Monitor steuern, indem Sie einen Computer mit RS-232C-Terminator anschließen. Folgende Funktionen können vom Computer aus gesteuert werden: • Ein- und Ausschalten. • Wechseln des Eingangssignals. • Stummschaltung EIN oder AUS. Anschluss LCD-Monitor und computer MultiSync Computer... - Seite 36 2. Tabelle der Steuerbefehle Weitere Befehle fi nden Sie in der Datei „External_Control.pdf“ auf der CD-ROM. Funktion (Monitor-ID = 1) Codedaten Einschalten 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d Ausschalten 01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d Eingangsquelle DisplayPort auswählen...
-
Seite 37: Steuern Des Lcd-Monitors Mittels Lan-Steuerung
Steuern des LCD-Monitors mittels LAN-Steuerung Anschluss an ein Netzwerk Die Verwendung eines LAN-Kabels ermöglicht Ihnen die Festlegung der Netzwerkeinstellungen und Alarm-E-Mail-Einstellungen mithilfe einer HTTP-Serverfunktion. Um eine LAN-Verbindung zu verwenden, müssen Sie eine IP-Adresse zuweisen. Beispiel für LAN-Verbindung: Server HINWEIS: Verwenden Sie ein LAN-Kabel der Kategorie 5 oder höher. - Seite 38 Sie mit einem kompatiblen Browser über diesen registrierten Hostnamen auf die Netzwerkeinstellungen des Monitors zugreifen. Beispiel 1: Wenn der Hostname des Monitors auf „pd.nec.co.jp“ gesetzt wurde, erfolgt der Zugriff auf die Netzwerkeinstellung durch Angabe von http://pd.nec.co.jp/index.html als Adresse oder im URL-Eingabefeld. Beispiel 2: Wenn die IP-Adresse des Monitors „192.168.73.1“...
- Seite 39 Netzwerkeinstellung Klicken Sie im linken Bereich der Seite HOME (Start) auf NETWORK (Netzwerk). IP SETTING Hiermit wird festgelegt, wie die IP-ADRESSE eingestellt wird. (IP EINST) AUTOM.: Es wird automatisch eine IP-Adresse zugewiesen. MNUEL.: Legen Sie die IP-Adresse des mit dem Monitor verbundenen Netzwerks fest. HINWEIS: Wenden Sie sich bezüglich der IP-Adresse an Ihren Netzwerkadministrator, wenn für IP EINST die Option AUTOM.
- Seite 40 Mail-Einstellung Klicken Sie auf der linken Seite des Bildschirms HOME (Start) auf MAIL. Mithilfe dieser Option wird Ihr Computer über die kabelgebundene LAN-Verbindung per E-Mail über Fehlermeldungen benachrichtigt. Wenn ein Fehler bei dem Monitor auftritt, wird eine Benachrichtigung über die Fehlermeldung gesandt. ALERT MAIL Durch Markieren von [ENABLE] wird die Funktion „Alarm-E-Mail“...
- Seite 41 Liste der Warnmeldungen Fehlernummer Nachricht der Warnungs-E-Mail Erklärung Maßnahme * Fehlercode Die Stromversorgung des Monitors Die Stromversorgung im Standby-Betrieb Bitte wenden Sie sich an Ihren 70h – 7Fh funktioniert nicht ordnungsgemäß. befi ndet sich nicht im normalen Zustand. Händler. Der Ventilator für die Kühlung Der Ventilator für die Lüftung befi...
-
Seite 42: Snmp-Einstellung
SNMP-Einstellung Klicken Sie auf der linken Seite des Bildschirms HOME (Start) auf SNMP. Mit dieser Funktion kann der Status eines Monitors abgerufen und der Monitor über das Netzwerk gesteuert werden. Version: SNMP v1 Authentifi ziert durch den Community-Namen im Klartext, Trap sendet keine Bestätigungsnachricht zurück. SNMP v2c Authentifi... - Seite 43 AMX-Einstellung Klicken Sie auf der linken Seite des Bildschirms HOME (Start) auf AMX. AMX BEACON Aktivieren oder deaktivieren Sie die Erkennung, die beim Herstellen einer Verbindung mit einem Netzwerk, das vom AMX NetLinx-Steuerungssystem unterstützt wird, über die AMX-Geräteerkennung erfolgt. TIPP: Wenn Sie ein Gerät verwenden, das die AMX-Geräteerkennung unterstützt, erkennen alle AMX NetLinx- Steuersysteme das Gerät und laden das entsprechende Geräteerkennungsmoduzl von einem AMX-Server herunter.
- Seite 44 Nameseinstellung Klicken Sie auf der linken Seite des Bildschirms HOME (Start) auf NAME. MONITOR NAME Hiermit legen Sie einen Monitornamen fest. Der Name darf höchstens 16 Zeichen umfassen. (MONITORNAME) Der Tandardwert ist der Modellname. HOST NAME Geben Sie den Hostnamen des mit dem Monitor verbundenen Netzwerks ein. (HOSTNAME) Es können bis zu 15 alphanumerische Zeichen verwendet werden.
- Seite 45 PD-Listeninformationen Klicken Sie auf der linken Seite des Bildschirms HOME (Start) auf PD LIST (PD-Liste). Hier wird die Liste der IDs und IP-Adressen von mehreren verketteten Monitoren gezeigt. Die Liste kann nur auf dem Hauptmonitor angezeigt werden. Memoeinstellung Klicken Sie auf der linken Seite des Bildschirms HOME (Start) auf MEMO. Legen Sie einen Titel und eine Nachricht fest.
-
Seite 46: Ausschnitts-Zoom
AUSSCHNITTS-ZOOM Mit der Taste SET/POINT ZOOM auf der Fernbedienung können Sie einen Bildbereich vergrößern. Drücken Sie die Taste CH+/-, um den Bereich zu vergrößern oder zu verkleinern. Das Bild kann 1 bis 10 Mal vergrößert werden. 1. Drücken Sie die Taste SET/POINT ZOOM auf der Fernebedienung. Ein Lupensymbol wird eingeblendet. 2. -
Seite 47: Intelligent Wireless Data
INTELLIGENT WIRELESS DATA Mit dieser Funktion können die Daten zum Monitorstatus über Funk abgerufen werden, auch wenn der Monitor ausgeschaltet ist. Für einige OSD-Menüs können EInstellungen vorgenommen werden. HINWEIS: Sensorposition: siehe Seite 9. Bitte wenden Sie sich für ausführliche Informationen an Ihren Händler. Funktionsname Setting Copy (Kopie Einstellung) Setting read and write function (Lese- und Schreibfunktionen für Einstellungen) -
Seite 48: Merkmale Und Funktionen
VESA-Standard (FDMIv1) Montageadapter: Der LCD-Monitor kann an jedem Tragarm oder -bügel montiert werden, der dem VESA-Standard (FDMIv1) entspricht. NEC empfi ehlt die Verwendung eines Montageadapters, der dem TÜV-GS und/oder dem UL1678-Standard für Nordamerika entspricht. DVI-D: Die rein digitale Komponente der von der Digital Display Working Group (DDWG) defi nierten DVI-Schnittstelle für digitale Verbindungen zwischen Computern und Anzeigegeräten. -
Seite 49: Fehlerbehebung
Prüfen Sie die Batterien der Fernbedienung. Bildschatten verschwindet. • Prüfen Sie, ob die Batterien richtig eingelegt sind. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Darstellung • Prüfen Sie, ob die Fernbedienung auf den von bewegten Bildern und die Aktivierung eines Fernbedienungssensor am Monitor zeigt. -
Seite 50: Technische Daten: X464Un
Technische Daten: X464UN Produktspezifi kationen LCD-Modul 46”/116,8 cm diagonal Pixelabstand: 0,530 mm Aufl ösung: 1920 x 1080 Farbe: Über 16 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 3500:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz... -
Seite 51: Technische Daten: X464Uns-2
Technische Daten: X464UNS-2 Produktspezifi kationen LCD-Modul 46”/116,8 cm diagonal Pixelabstand: 0,530 mm Aufl ösung: 1920 x 1080 Farbe: Über 16 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 3500:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz... -
Seite 52: Technische Daten: X464Unv-3
Technische Daten: X464UNV-3 Produktspezifi kationen LCD-Modul 46”/116,8 cm diagonal Pixelabstand: 0,530 mm Aufl ösung: 1920 x 1080 Farbe: Über 16 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 500 cd/m (max.) bei 25 °C Kontrastverhältnis: 3500:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz... -
Seite 53: Technische Daten: X554Un
Technische Daten: X554UN Produktspezifi kationen LCD-Modul 55”/138,8 cm diagonal Pixelabstand: 0,630 mm Aufl ösung: 1920 x 1080 Farbe: Über 16 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 3500:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz... -
Seite 54: Technische Daten: X554Uns-2
Technische Daten: X554UNS-2 Produktspezifi kationen LCD-Modul 55”/138,8 cm diagonal Pixelabstand: 0,630 mm Aufl ösung: 1920 x 1080 Farbe: Über 16 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 700 cd/m (max.) bei 25 °C Kontrastverhältnis: 4000:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz... -
Seite 55: Technische Daten: X554Unv-2
Technische Daten: X554UNV-2 Produktspezifi kationen LCD-Modul 55”/138,8 cm diagonal Pixelabstand: 0,630 mm Aufl ösung: 1920 x 1080 Farbe: Über 16 Millionen Farben (je nach verwendeter Grafi kkarte) Helligkeit: 500 cd/m (max.) bei 25 °C Kontrastverhältnis: 4000:1 Betrachtungswinkel: 89° (typ.) bei CR>10 Frequenz Horizontal: 15,625/15,734 kHz, 31,5 kHz - 91,1 kHz... -
Seite 56: Pinbelegung
Pinbelegung 1. Analoger Mehrzweckeingang (Mini-D-SUB, 15-polig): VGA, Y/Pb/Pr Pin-Nr. Bezeichnung Rot, Y/Pb/Pr_Pr Grün, Y/Pb/Pr_Y Blau, Y/Pb/Pr_Pb Mini D-SUB, 15-polig (Monitorseite) DDC-GND Rot-GND Grün-GND Blau-GND +5 V (DDC) DDC-SDA H-SYNC V-SYNC DDC-SCL 2. RS-232C Eingang/Ausgang Pin-Nr. Bezeichnung Mini D-SUB, 9-polig (Monitorseite) Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung. -
Seite 57: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi...
