Installation
Dieses Gerät kann ohne tragenden Monitorfuß oder anderes
stützendes Montagezubehör nicht benutzt oder installiert
werden. Es wird dringend empfohlen, die korrekte Anbringung
von einer erfahrenen, von NEC autorisierten Servicekraft
vornehmen zu lassen. Bei Nichteinhaltung der NEC-Standard-
Montageanleitungen kann es zu Schäden am Gerät oder
Verletzungen des Benutzers kommen. Die Produkthaftung deckt
durch unsachgemäße Installation entstandene Schäden nicht ab.
Die Nichtbeachtung dieser Empfehlungen kann zum Erlöschen
Ihres Garantieanspruchs führen.
Montage
Bringen Sie den Monitor NICHT selbst an. Bitte wenden Sie
sich hierzu an Ihren Händler. Es wird dringend empfohlen,
den Monitor von einem erfahrenen, qualifi zierten Techniker
sachgemäß anbringen zu lassen. Bitte prüfen Sie die Umgebung,
in der der Monitor angebracht werden soll. Der Kunde trägt die
Verantwortung für die Anbringung an einer Wand oder einer
Decke. Nicht alle Wände oder Decken sind fest genug, um dem
Gewicht des Monitors standzuhalten. Die Produkthaftung deckt
durch unsachgemäße Anbringung, Umbau oder höhere Gewalt
entstandene Schäden nicht ab. Die Nichtbeachtung dieser
Empfehlungen kann zum Erlöschen Ihres Garantieanspruchs
führen.
Decken Sie die Lüftungsschlitze NICHT durch Montagezubehör
oder anderes Zubehör ab.
Für NEC-qualifi ziertes Personal:
Für einen sicheren Halt verwenden Sie mindestens zwei Bügel
zur Befestigung des Geräts. Befestigen Sie das Gerät an
mindestens zwei Punkten.
Bei der Anbringung an einer Wand oder
Decke beachten Sie bitte Folgendes
•
Wenn Sie Montagezubehör verwenden, das nicht NEC-
geprüft ist, muss es mit der VESA-kompatiblen (FDMIv1)
Montagemethode konform sein.
•
NEC empfi ehlt die Verwendung von Montageverbindungen,
die dem UL1678-Standard für Nordamerika entsprechen.
•
X474HB: NEC empfi ehlt
dringend, Schrauben der
Größe M6 (Länge von
10–12 mm +
Dicke des
unter
φ 8,5 mm (X474HB)
Bügels und der
φ 10 mm (X554HB)
Unterlegscheiben)
zu verwenden. Wenn Sie
Schrauben verwenden, die
länger als 10-12 mm sind, prüfen Sie
die Tiefe der Bohrung. (Empfohlenes Anzugsdrehmoment:
470 – 635 N•cm). Die Bohrung im Bügel muss kleiner als
φ 8,5 mm sein.
•
X554HB: NEC empfi ehlt dringend, Schrauben der Größe M8
(Länge von 15–17 mm + Dicke des Bügels und der
Unterlegscheiben) zu verwenden. Wenn Sie Schrauben
verwenden, die länger als 15-17 mm sind, prüfen Sie die
Tiefe der Bohrung. (Empfohlenes Anzugsdrehmoment:
1125 – 1375 N•cm). Die Bohrung im Bügel muss kleiner als
φ 10 mm sein.
•
Prüfen Sie vor der Anbringung die Installationsumgebung,
um sicherzustellen, dass sie dem Gewicht des Geräts
standhält und das Gerät vor Beschädigung geschützt ist.
•
Ausführliche Hinweise fi nden Sie in der Anleitung, die dem
Montagezubehör beiliegt.
•

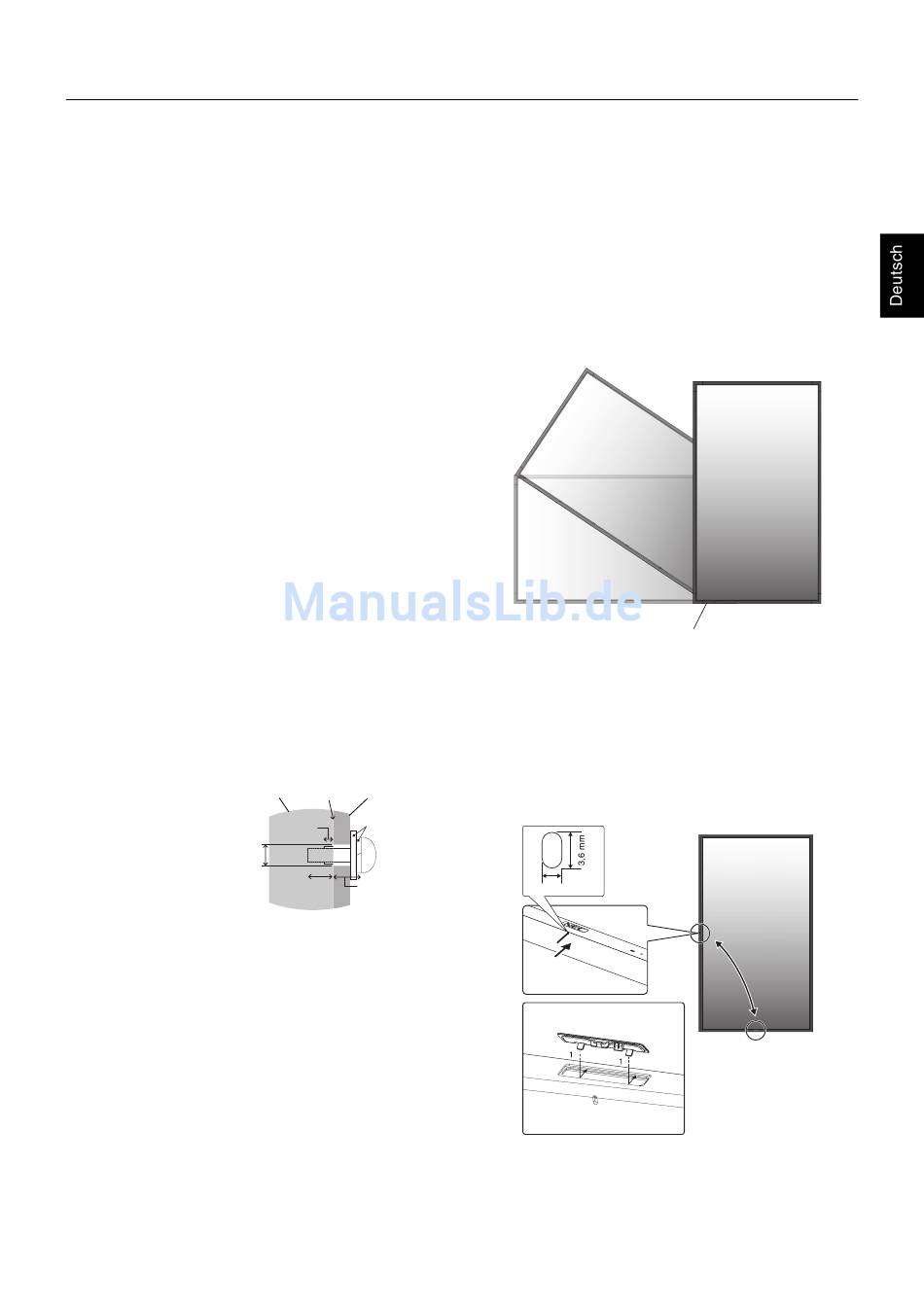

Vergewissern Sie sich, dass zwischen dem Monitor und der
Halterung keine Lücke vorhanden ist.
Keine
Gerät
Lücke
Tragebügel
Kein Gewinde
Unterlegscheiben
4 mm (X474HB)
6 mm (X554HB)
Schraube
Dicke von
10-12 mm (X474HB)
15-17 mm (X554HB)
Bügel und
Unterlegscheibe
Deutsch-5
•
Bei der Verwendung in einer Videowand für einen
längeren Zeitraum können sich die Monitore aufgrund
der Temperaturänderungen leicht ausdehnen. Daher wird
empfohlen, zwischen angrenzenden Monitorkanten einen
Spalt von mehr als einem Millimeter vorzusehen.
Ausrichtung
•
Wenn Sie den Bildschirm im Hochformat verwenden,
sollte der Bildschirm im Uhrzeigersinn gedreht werden,
sodass die linke Seite zur oberen Seite wird und sich die
rechte Seite am unteren Rand befi ndet. Damit stellen Sie
die ordnungsgemäße Belüftung sicher und verlängern die
Lebensdauer des Monitors. Eine unzureichende Belüftung
kann die Lebensdauer des Monitors verkürzen.
1. Ändern der Position des NEC-Emblems
(nur X554HB)
Entfernen des Emblems: Führen Sie einen dünnen Stab
(weniger als 2 mm Durchmesser) in die Bohrung unten am
Emblem ein, und entfernen Sie das Emblem, indem Sie es von
unten nach oben drücken.
Anbringen des Emblems: Haken Sie Teil (1) des Emblems in die
Einfassung ein, und drücken Sie das Emblem ein.
2 mm
LED-Anzeige
