9.6 Reinigen der Heizgaszüge "Topline" Luftgerät

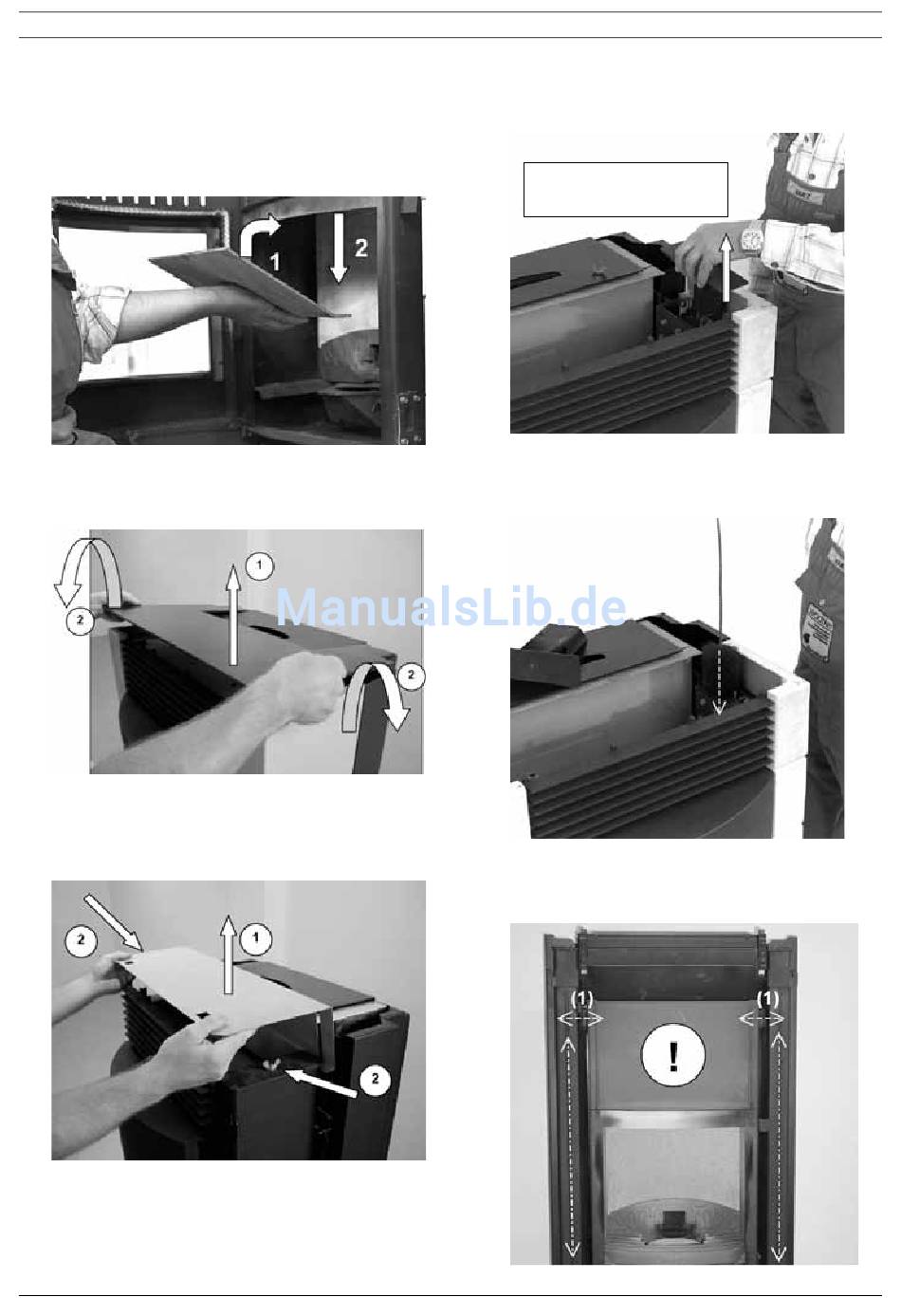

1. Zuerst Umlenkplatte im Feuerraum vorne
senkrecht nach oben aufstellen. Dann kann
die Platte nach unten herausgenommen
werden.
2. Deckel und die beiden vorderen Seitenver-
kleidungen links/rechts abnehmen.
3. Oberes Strahlungsblech entnehmen. Flü-
gelmuttern Heizgaszüge links + rechts lö-
sen
© wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Bedienungsanleitung Steuerung S4_2008_06_05
4. Abdeckungen der seitlichen Heizgaszüge
links + rechts entfernen.
Abdeckung Heizgaszüge
links + rechts entfernen
5. Dann senkrechten Heizgaszug links + rechts
auf der ganzen Länge mit Reinigungsbürste
reinigen.
Unbedingt auch die waagrechten Verbin-
dungs-Stutzen (1) links und rechts durch
den Feuerraum reinigen.
