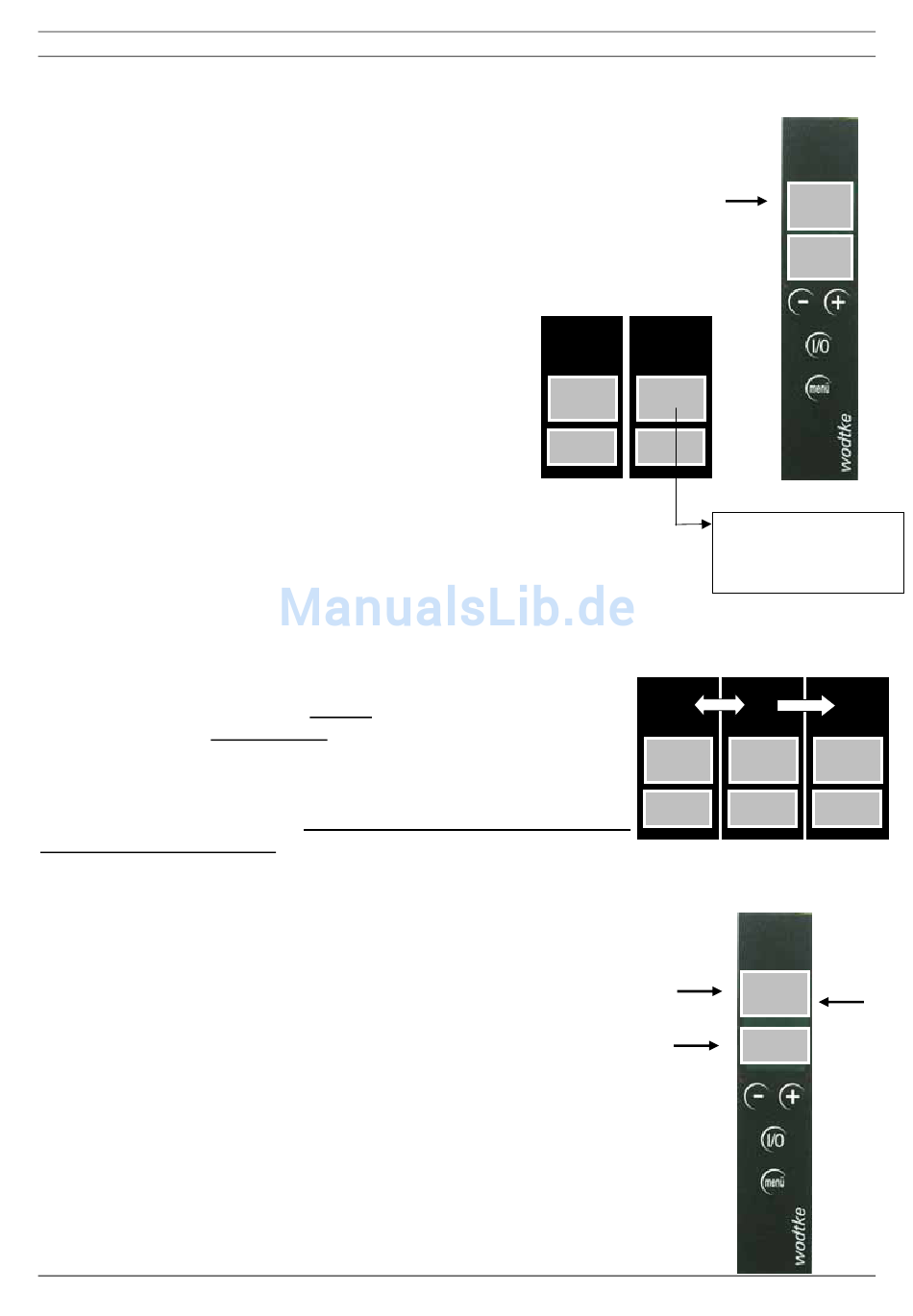

5.10 Automatikbetrieb "TW OFF" (nur für Kesselgeräte)
= Anzeige: "TW OFF"
= Gerät ist über internen Kesselfühler ausgeschaltet
= Gerät muss über I/O-Taste manuell eingeschaltet sein
= Gerätewerte sind über Menü-Taste abrufbar
Diese Funktion gibt es nur bei Kesselgeräten. Das Gerät reagiert bei
dieser Anzeige auf die Anforderungen des internen Kesselfühlers im Wär-
metauscher (Temperatur TW). Das Gerät ist über diesen Fühler ausge-
schaltet, weil die Solltemperatur im Wasserwärmetauscher überschritten ist
und wird später automatisch wieder eingeschaltet.
Achtung: Wird das Gerät jetzt über die I/O-Taste
oder durch einen Fehler Klasse 1 ausgeschaltet, re-
agiert es nicht mehr auf den internen Regler und
geht nicht mehr automatisch in Betrieb. Die Anzeige
wechselt über "G OFF" auf "Stand-by-Punkt" bzw.
bei einem Fehler auf "Stand-by-Punkt" wechselnd
blinkend mit Fehleranzeige.
Tipp: Schalten Sie bei Betrieb über "TW OFF" das
Gerät nicht durch Drücken der I/O-Taste aus. Die
I/O-Taste ist nur für manuellen Betrieb oder als
Notschalter für Störungen gedacht.
5.10.1 Ein- und Ausschalten über "TW OFF"
War das Kesselgerät bereits in Betrieb und wird dann über den in-
ternen Regler ausgeschaltet, blinken die Anzeigen "G OFF" und
"TW OFF" solange wechselseitig, bis der Gebläsenachlauf vollstän-
dig beendet ist. Danach zeigt das Display nur noch "TW OFF".
Wird das Gerät über den internen Regler wieder gestartet, erscheint
im Display "ON" und danach für einige Sekunden die im Gerät in-
stallierte Programmversion. Ist alles in Ordnung springt das Gerät
ins Anheizprogramm "A" und danach ins Heizprogramm "H".
5.11 Gerät im Anheizprogramm "A"
= Anzeige A für Anheizprogramm
= Anzeige blinkender Punkt für Schneckentakt
= Anzeige Minuten des Anheizprogramms rückwärts zählend
Im Anheizprogramm wird das Zündelement ab Start 10 Minuten ein-
geschaltet, der Brennstoff zündet nach wenigen Minuten und das Ge-
rät wird auf Betriebstemperatur gebracht. Erst nach der 1. Minute, wenn
der Ventilator auf konstante Drehzahl beschleunigt hat und das Gerät
durchströmt wird, wird die Luftmengensensorik aktiviert. Über die Tas-
ten +/- kann die Geräteleistung in 0,5 kW-Schritten eingestellt werden.
Die Leistungseinstellung wird aber erst nach Ablauf des Anheizpro-
gramms aktiv, wenn das Display auf "H" wechselt. Auch im Anheizpro-
gramm kann das Gerät über die I/O-Taste jederzeit ausgeschaltet wer-
den. Das Gerät geht dann wieder über "G OFF" auf "Stand-By-Punkt".
© wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Bedienungsanleitung Steuerung S4_2008_06_05
G .
OFF OFF
Automatikbetrieb
mehr möglich, da Gerät
auf "Stand-By" geschaltet
worden ist.
TW
OFF
Drucklegung 05/2008
Seite 19 / 92
TW
OFF
nicht
G TW
OFF OFF
A .
- 15
Art.-Nr. 950 281
