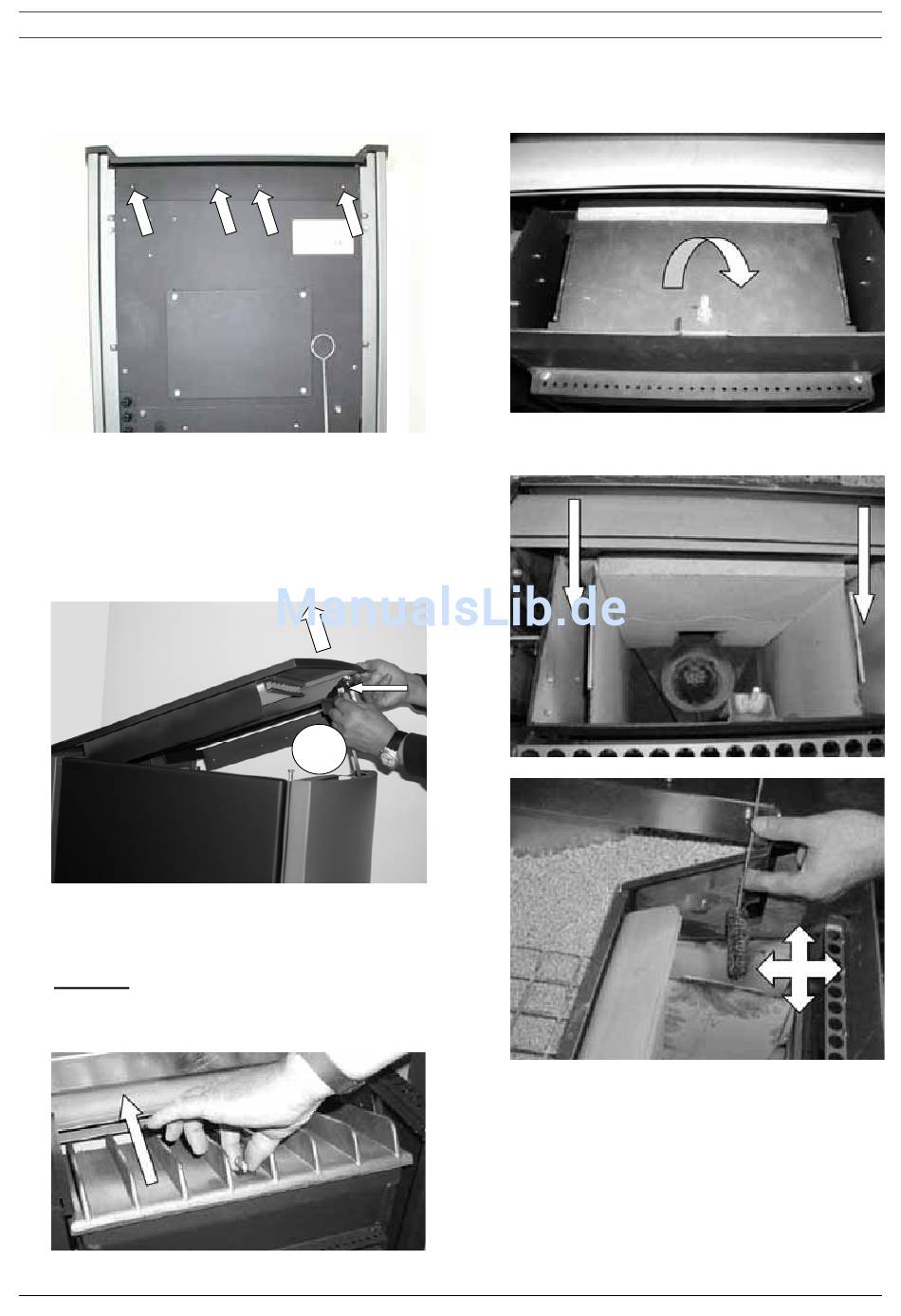

9.5 Reinigen der Heizgaszüge "Ray" Luftgerät
1. Die 4 Schrauben des Deckels auf der Rück-
seite lösen.
2. Deckel rechts vorsichtig anheben. Kabel für
Bedienboard am Bedienboard lösen und den
Deckel abnehmen. Darauf achten dass die 8
Glasstreifen nicht herausfallen können (ggf.
die Glasstreifen vor dem Anheben des De-
ckels herausnehmen).
3. Feuerraumtür öffnen die Flügelmutter am
Gussdeckel abschrauben und Spannbügel
entfernen.
Achtung: Spannbügel
menbau
richtig einsetzen!
© wodtke GmbH - Tübingen. Alle Rechte und Änderungen vorbehalten.
Bedienungsanleitung Steuerung S4_2008_06_05
!
beim Zusam-
unbedingt wieder
4. Obere Umlenkplatte anheben und entfernen.
5. Heizgaszüge links / rechts mit Reinigungs-
bürste reinigen.
