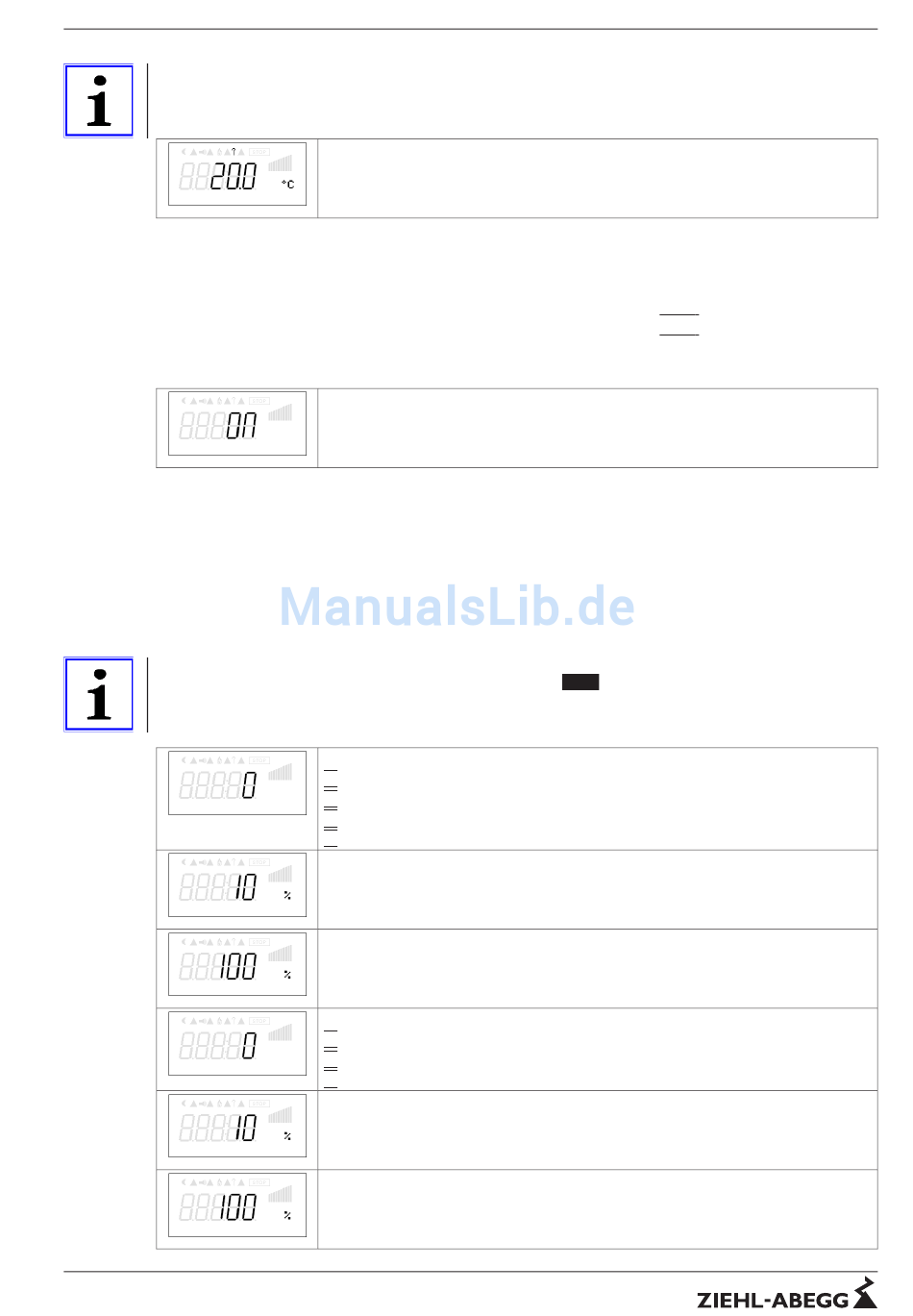

Betriebsanleitung Fcontrol – Typenreihe FXDM
Information
Wird die Drehrichtung bei vorhandener Aussteuerung umgekehrt, so wird diese zunächst auf "0"
reduziert (abgeschaltet) und anschließend wieder auf den Vorgabewert erhöht.
Istwert 1
Kontakt z. B. an digitalem Eingang "Digital In 1" bei werkseitiger Drehrichtung " RECHTS."
"D1 Invertierung" = "OFF": "RECHTS" bei geöffnetem Kontakt / "LINKS" bei geschlossenem Kontakt.
"D1 Invertierung" = "ON": "LINKS" bei geöffnetem Kontakt / "RECHTS" bei geschlossenem Kontakt.
"Freeze Funktion"
9.10.2.14
Das Gerät arbeitet unabhängig von der Regelfunktion solange mit dem momentanen Wert der Aus-
steuerung bzw. Drehzahl weiter, wie über den digitalen Eingang aktiviert.
Freeze
Kontakt z. B. an digitalem Eingang "Digital In 1"
"D1 Invertierung" = "OFF": "Freeze Funktion" bei geschlossenem Kontakt aktiv
"D1 Invertierung" = "ON": "Freeze Funktion" bei geöffnetem Kontakt aktiv
9.10.3
Konfiguration Analog Eingänge
9.10.3.1
Signalanpassung E1 und E2
Bei Bedarf ist eine Anpassung der Vorgabesignal / Drehzahl Kennlinie möglich
Information
Diese Einstellungen sind vorwiegend für die Betriebsart
Signal sinnvoll. Bei Betriebsarten (ab 2.01) ist eine Beeinflussung der Regelung mit diesen
Einstellungen nicht geeignet.
E1 Modus
E1 min.
E1 max.
E2 Modus
E1 min.
E1 max.
L-BAL-E072-D 1222 Index 005
Die aktive externe Drehrichtungsumkehr wird durch das Antennensymbol im Display
angezeigt.
= Aussteuerungswert beibehalten, Funktion
Meldung im Display abwechselnd zur Aussteuerung bei aktiver "Freeze Funktion"
und
"E1"
"E2"
E1 Modus
|
|
0
= E1 min. / E1 max. ohne Funktion (Werkseinstellung)
|
|
1
= Offset / Drehung
|
|
2
= Signalbereich
|
|
3
= Hysterese Vorgabe Ein / Aus
E1 min.
Einstellbereich: 0 - 100 %
Werkseinstellung: 0 %
E1 max.
Einstellbereich: 0 - 100 %
Werkseinstellung: 100 %
E2 Modus
|
|
0
= E2 min. / E2 max. ohne Funktion (Werkseinstellung)
|
|
1
= Offset / Drehung
|
|
2
= Signalbereich
E2 min.
Einstellbereich: 0 - 100 %
Werkseinstellung: 0 %
E2 max.
Einstellbereich: 0 - 100 %
Werkseinstellung: 100 %
Art.-Nr. 00153236-D
56/90
|
|
14D
mit Drehzahlvorgabe über externes
1.01
Programmierung
