6 Bedienelemente und Menü
6.1
Multifunktions - LC Display und Tastatur
2 3 4 5 6 7 8 9
1

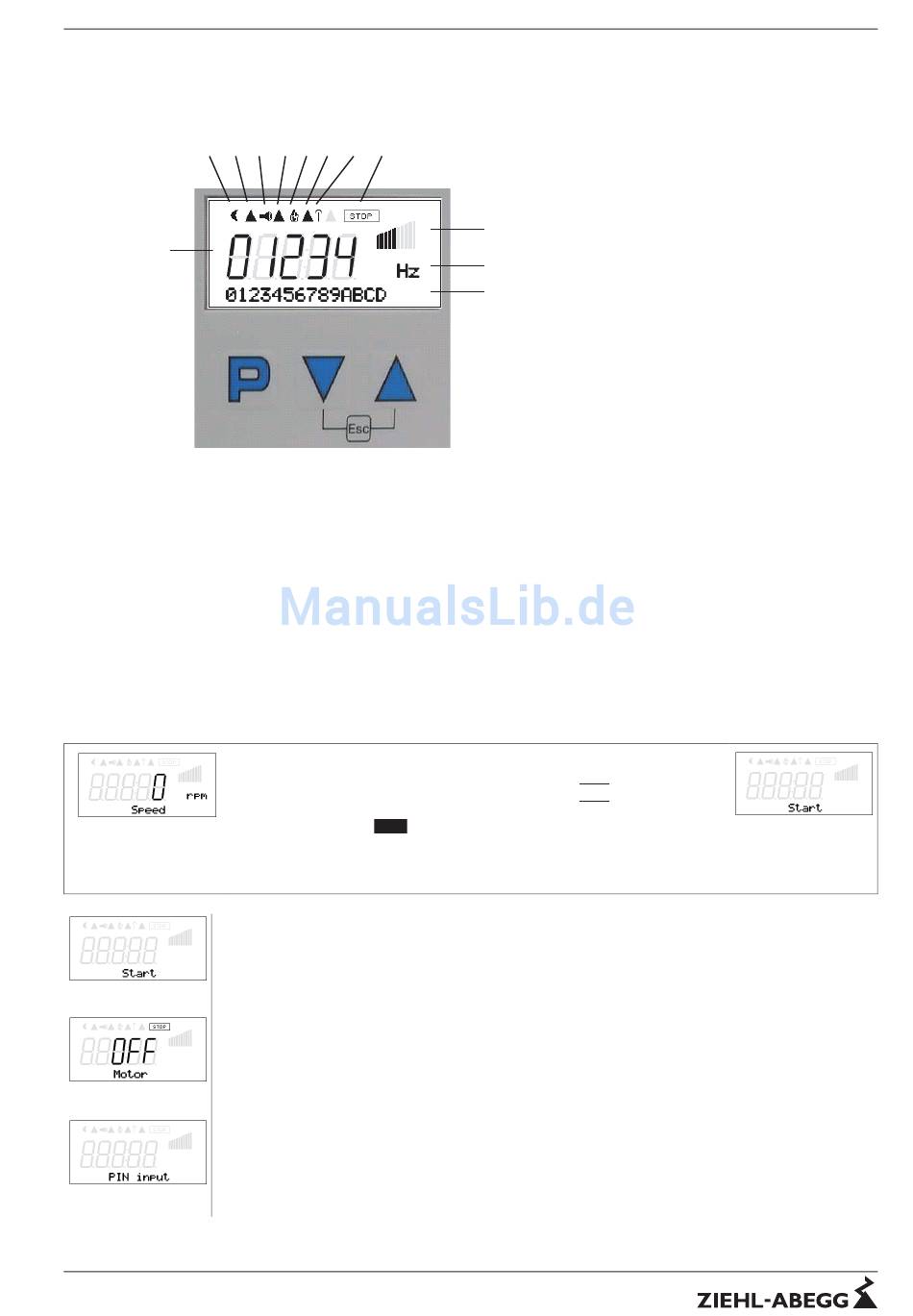

1. Numerische Anzeige 5 Stellen
2. Mond-Symbol für Sollwert 2
3. Strombegrenzung aktiv
4. Alarm-Symbol (Störungsanzeige)
5. Bremse Motor bzw. Motorheizung aktiv
6. Feuer-Symbol (Heizungsbetrieb)
7. Derating (Leistungsreduzierung aktiv)
8. Externe Drehrichtungsumkehr aktiv
9. STOP-Symbol (Reglerfreigabe)
10. Balken-Symbole Aussteuerung
11. Textzeile 3 Zeichen (Anzeige Einheit, etc.)
12. Textzeile 16 Zeichen (Anzeige Menütexte)
6.2
Menüführung
Anzeige im Display nach Einschalten der Netzspannung.
Darstellung für Menüsprache Englisch = "GB" (Auslieferungszustand).
Umschaltung zwischen "Start" und *Istwert mit Escape
Beispiel für Betriebsart
*Istwert je nach Geräteart:
- Speed / rpm,- Frequency / Hz, - Fanlevel / %
Durch Drücken der P-Taste gelangt man zu den Menüpunkten der Menügruppe "START".
P↓ ↑ ESC
Motor OFF / ON
Mit den Pfeiltasten bewegt man sich innerhalb der Menügruppen auf und ab.
▲ ▼
▲ ▼
L-BAL-E072-D 1222 Index 005
10
11
12
19.05.2009
v_display_erklaerung_fcontrol.vsd
P
▼
▲
▼+ ▲
1.01
(Drehzahlsteller).
Art.-Nr. 00153236-D
17/90
Bedienelemente und Menü
Programmiertaste und Menü öffnen
Menüauswahl, Wert verkleinern
Menüauswahl, Wert vergrößern
ESC-Tastenkombination, Escape = Menü ver-
lassen
|
|
Esc
.
