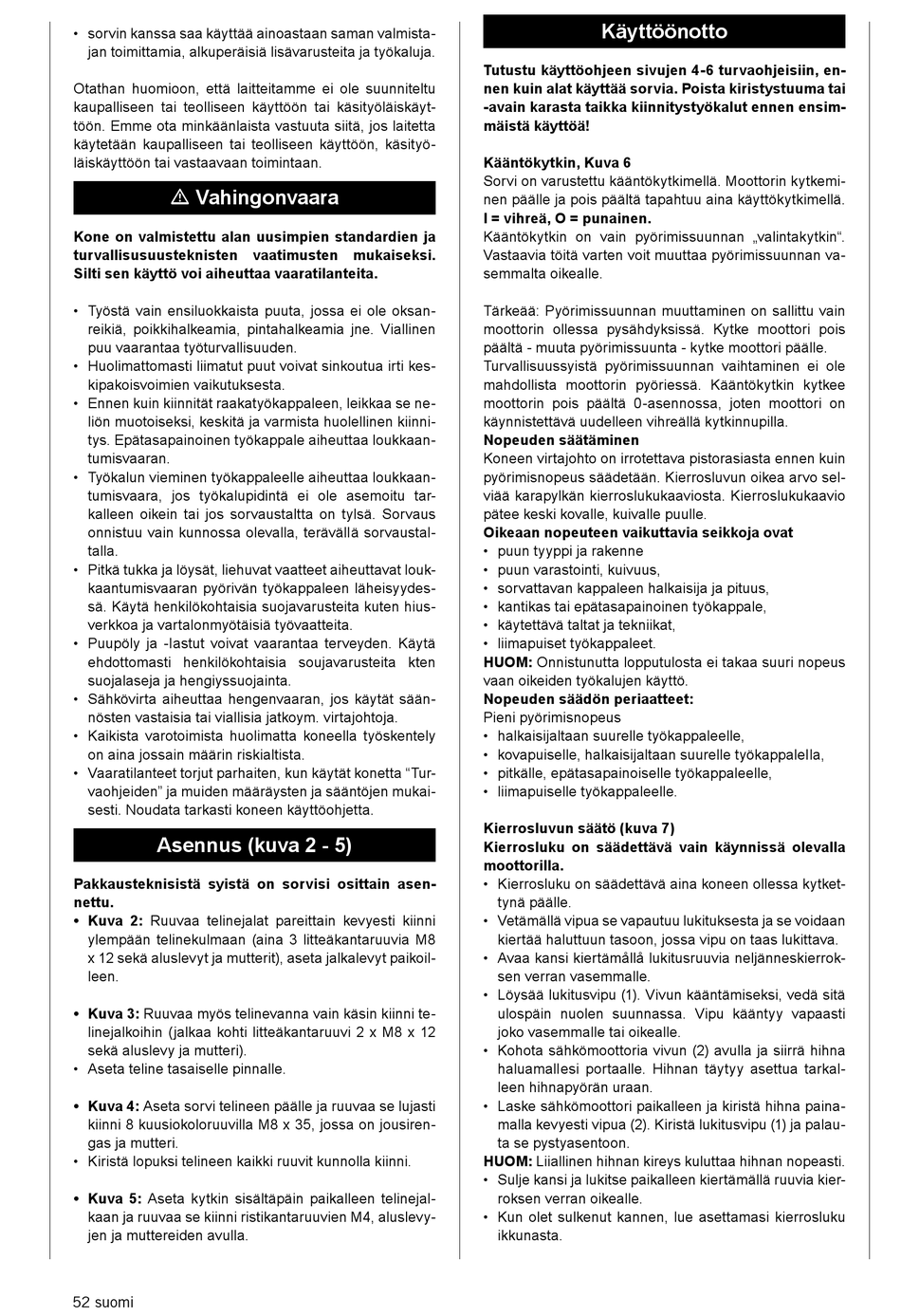

• sorvin kanssa saa käyttää ainoastaan saman valmista-
jan toimittamia, alkuperäisiä lisävarusteita ja työkaluja.
Otathan huomioon, että laitteitamme ei ole suunniteltu
kaupalliseen tai teolliseen käyttöön tai käsityöläiskäyt-
töön. Emme ota minkäänlaista vastuuta siitä, jos laitetta
käytetään kaupalliseen tai teolliseen käyttöön, käsityö-
läiskäyttöön tai vastaavaan toimintaan.
m Vahingonvaara
Kone on valmistettu alan uusimpien standardien ja
turvallisusuusteknisten vaatimusten mukaiseksi.
Silti sen käyttö voi aiheuttaa vaaratilanteita.
• Työstä vain ensiluokkaista puuta, jossa ei ole oksan-
reikiä, poikkihalkeamia, pintahalkeamia jne. Viallinen
puu vaarantaa työturvallisuuden.
• Huolimattomasti liimatut puut voivat sinkoutua irti kes-
kipakoisvoimien vaikutuksesta.
• Ennen kuin kiinnität raakatyökappaleen, leikkaa se ne-
liön muotoiseksi, keskitä ja varmista huolellinen kiinni-
tys. Epätasapainoinen työkappale aiheuttaa loukkaan-
tumisvaaran.
• Työkalun vieminen työkappaleelle aiheuttaa loukkaan-
tumisvaara, jos työkalupidintä ei ole asemoitu tar-
kalleen oikein tai jos sorvaustaltta on tylsä. Sorvaus
onnistuu vain kunnossa olevalla, terävälIä sorvaustal-
talla.
• Pitkä tukka ja löysät, liehuvat vaatteet aiheuttavat louk-
kaantumisvaaran pyörivän työkappaleen läheisyydes-
sä. Käytä henkilökohtaisia suojavarusteita kuten hius-
verkkoa ja vartalonmyötäisiä työvaatteita.
• Puupöly ja -Iastut voivat vaarantaa terveyden. Käytä
ehdottomasti henkilökohtaisia soujavarusteita kten
suojalaseja ja hengiyssuojainta.
• Sähkövirta aiheuttaa hengenvaaran, jos käytät sään-
nösten vastaisia tai viallisia jatkoym. virtajohtoja.
• Kaikista varotoimista huolimatta koneella työskentely
on aina jossain määrin riskialtista.
• Vaaratilanteet torjut parhaiten, kun käytät konetta "Tur-
vaohjeiden" ja muiden määräysten ja sääntöjen mukai-
sesti. Noudata tarkasti koneen käyttöohjetta.
Asennus (kuva 2 - 5)
Pakkausteknisistä syistä on sorvisi osittain asen-
nettu.
• Kuva 2: Ruuvaa telinejalat pareittain kevyesti kiinni
ylempään telinekulmaan (aina 3 litteäkantaruuvia M8
x 12 sekä aluslevyt ja mutterit), aseta jalkalevyt paikoil-
leen.
• Kuva 3: Ruuvaa myös telinevanna vain käsin kiinni te-
linejalkoihin (jalkaa kohti litteäkantaruuvi 2 x M8 x 12
sekä aluslevy ja mutteri).
• Aseta teline tasaiselle pinnalle.
• Kuva 4: Aseta sorvi telineen päälle ja ruuvaa se lujasti
kiinni 8 kuusiokoloruuvilla M8 x 35, jossa on jousiren-
gas ja mutteri.
• Kiristä lopuksi telineen kaikki ruuvit kunnolla kiinni.
• Kuva 5: Aseta kytkin sisältäpäin paikalleen telinejal-
kaan ja ruuvaa se kiinni ristikantaruuvien M4, aluslevy-
jen ja muttereiden avulla.
52 suomi
Käyttöönotto
Tutustu käyttöohjeen sivujen 4-6 turvaohjeisiin, en-
nen kuin alat käyttää sorvia. Poista kiristystuuma tai
-avain karasta taikka kiinnitystyökalut ennen ensim-
mäistä käyttöä!
Kääntökytkin, Kuva 6
Sorvi on varustettu kääntökytkimellä. Moottorin kytkemi-
nen päälle ja pois päältä tapahtuu aina käyttökytkimellä.
I = vihreä, O = punainen.
Kääntökytkin on vain pyörimissuunnan „valintakytkin".
Vastaavia töitä varten voit muuttaa pyörimissuunnan va-
semmalta oikealle.
Tärkeää: Pyörimissuunnan muuttaminen on sallittu vain
moottorin ollessa pysähdyksissä. Kytke moottori pois
päältä - muuta pyörimissuunta - kytke moottori päälle.
Turvallisuussyistä pyörimissuunnan vaihtaminen ei ole
mahdollista moottorin pyöriessä. Kääntökytkin kytkee
moottorin pois päältä 0-asennossa, joten moottori on
käynnistettävä uudelleen vihreällä kytkinnupilla.
Nopeuden säätäminen
Koneen virtajohto on irrotettava pistorasiasta ennen kuin
pyörimisnopeus säädetään. Kierrosluvun oikea arvo sel-
viää karapylkän kierroslukukaaviosta. Kierroslukukaavio
pätee keski kovalle, kuivalle puulle.
Oikeaan nopeuteen vaikuttavia seikkoja ovat
• puun tyyppi ja rakenne
• puun varastointi, kuivuus,
• sorvattavan kappaleen halkaisija ja pituus,
• kantikas tai epätasapainoinen työkappale,
• käytettävä taltat ja tekniikat,
• liimapuiset työkappaleet.
HUOM: Onnistunutta lopputulosta ei takaa suuri nopeus
vaan oikeiden työkalujen käyttö.
Nopeuden säädön periaatteet:
Pieni pyörimisnopeus
• halkaisijaltaan suurelle työkappaleelle,
• kovapuiselle, halkaisijaltaan suurelle työkappaleIla,
• pitkälle, epätasapainoiselle työkappaleelle,
• liimapuiselle työkappaleelle.
Kierrosluvun säätö (kuva 7)
Kierrosluku on säädettävä vain käynnissä olevalla
moottorilla.
• Kierrosluku on säädettävä aina koneen ollessa kytket-
tynä päälle.
• Vetämällä vipua se vapautuu lukituksesta ja se voidaan
kiertää haluttuun tasoon, jossa vipu on taas lukittava.
• Avaa kansi kiertämållå lukitusruuvia neljänneskierrok-
sen verran vasemmalle.
• Löysää lukitusvipu (1). Vivun kääntämiseksi, vedä sitä
ulospäin nuolen suunnassa. Vipu kääntyy vapaasti
joko vasemmalle tai oikealle.
• Kohota sähkömoottoria vivun (2) avulla ja siirrä hihna
haluamalIesi portaalle. Hihnan täytyy asettua tarkal-
leen hihnapyörän uraan.
• Laske sähkömoottori paikalleen ja kiristä hihna paina-
malla kevyesti vipua (2). Kiristä lukitusvipu (1) ja palau-
ta se pystyasentoon.
HUOM: Liiallinen hihnan kireys kuluttaa hihnan nopeasti.
• Sulje kansi ja lukitse paikalleen kiertämällä ruuvia kier-
roksen verran oikealle.
• Kun olet sulkenut kannen, lue asettamasi kierrosluku
ikkunasta.
