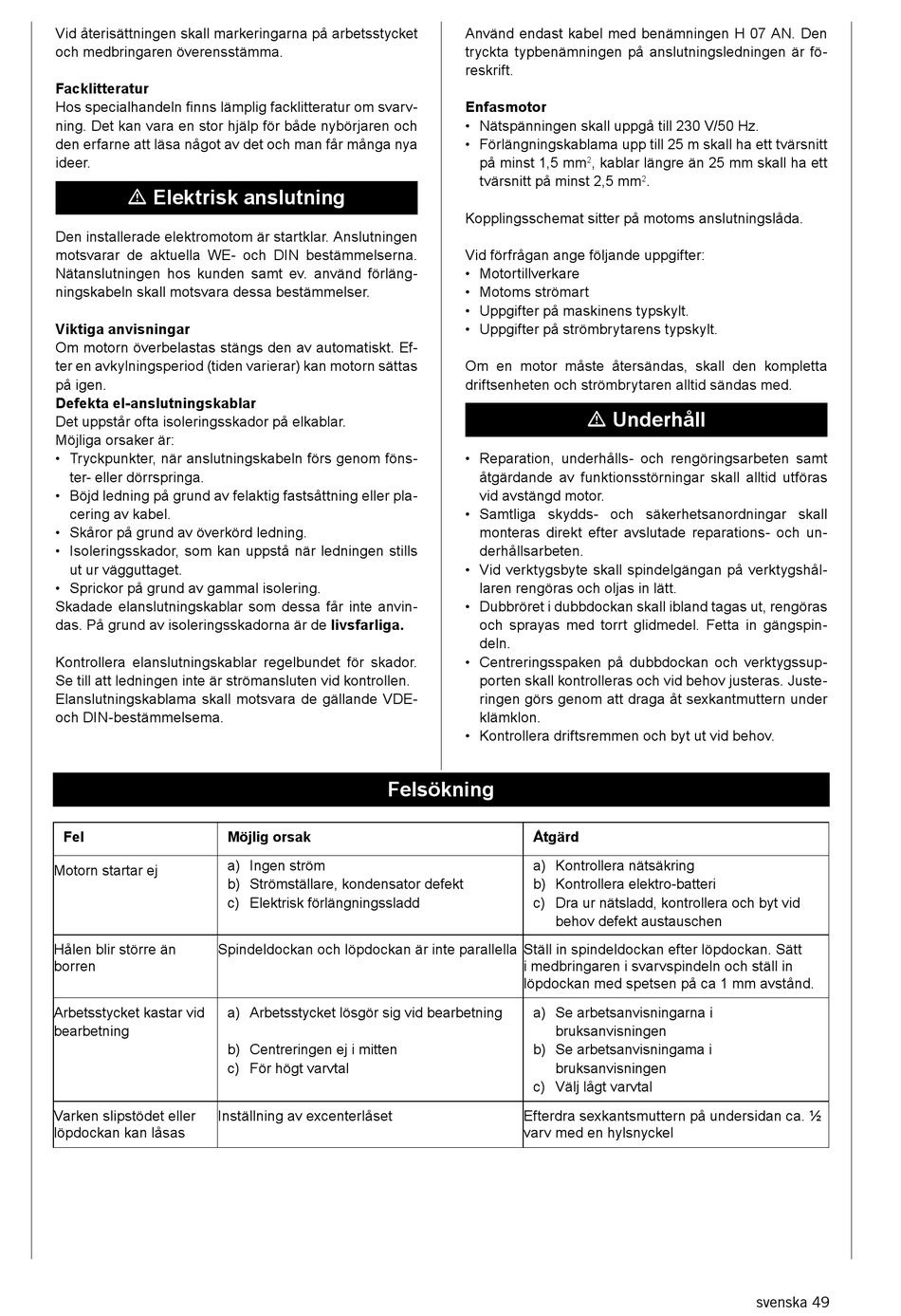

Elektrisk Anslutning - Scheppach 1902301901 Originalanleitung

Vid återisättningen skall markeringarna på arbetsstycket
och medbringaren överensstämma.
Facklitteratur
Hos specialhandeln finns lämplig facklitteratur om svarv-
ning. Det kan vara en stor hjälp för både nybörjaren och
den erfarne att läsa något av det och man får många nya
ideer.
m Elektrisk anslutning
Den installerade elektromotom är startklar. Anslutningen
motsvarar de aktuella WE- och DIN bestämmelserna.
Nätanslutningen hos kunden samt ev. använd förläng-
ningskabeln skall motsvara dessa bestämmelser.
Viktiga anvisningar
Om motorn överbelastas stängs den av automatiskt. Ef-
ter en avkylningsperiod (tiden varierar) kan motorn sättas
på igen.
Defekta el-anslutningskablar
Det uppstår ofta isoleringsskador på elkablar.
Möjliga orsaker är:
• Tryckpunkter, när anslutningskabeln förs genom föns-
ter- eller dörrspringa.
• Böjd ledning på grund av felaktig fastsåttning eller pla-
cering av kabel.
• Skåror på grund av överkörd ledning.
• Isoleringsskador, som kan uppstå när ledningen stills
ut ur vägguttaget.
• Sprickor på grund av gammal isolering.
Skadade elanslutningskablar som dessa får inte anvin-
das. På grund av isoleringsskadorna är de livsfarliga.
Kontrollera elanslutningskablar regelbundet för skador.
Se till att ledningen inte är strömansluten vid kontrollen.
Elanslutningskablama skall motsvara de gällande VDE-
och DIN-bestämmelsema.
Fel
Motorn startar ej
Hålen blir större än Spindeldockan och löpdockan är inte parallella Ställ in spindeldockan efter löpdockan. Sätt
borren
Arbetsstycket kastar vid
bearbetning
Varken slipstödet eller Inställning av excenterlåset
löpdockan kan låsas
Felsökning
Möjlig orsak
a) Ingen ström
b) Strömställare, kondensator defekt
c) Elektrisk förlängningssladd
a) Arbetsstycket lösgör sig vid bearbetning
b) Centreringen ej i mitten
c) För högt varvtal
Använd endast kabel med benämningen H 07 AN. Den
tryckta typbenämningen på anslutningsledningen är fö-
reskrift.
Enfasmotor
• Nätspänningen skall uppgå till 230 V/50 Hz.
• Förlängningskablama upp till 25 m skall ha ett tvärsnitt
på minst 1,5 mm , kablar längre än 25 mm skall ha ett
2
tvärsnitt på minst 2,5 mm
Kopplingsschemat sitter på motoms anslutningslåda.
Vid förfrågan ange följande uppgifter:
• Motortillverkare
• Motoms strömart
• Uppgifter på maskinens typskylt.
• Uppgifter på strömbrytarens typskylt.
Om en motor måste återsändas, skall den kompletta
driftsenheten och strömbrytaren alltid sändas med.
m Underhåll
• Reparation, underhålls- och rengöringsarbeten samt
åtgärdande av funktionsstörningar skall alltid utföras
vid avstängd motor.
• Samtliga skydds- och säkerhetsanordningar skall
monteras direkt efter avslutade reparations- och un-
derhållsarbeten.
• Vid verktygsbyte skall spindelgängan på verktygshål-
laren rengöras och oljas in lätt.
• Dubbröret i dubbdockan skall ibland tagas ut, rengöras
och sprayas med torrt glidmedel. Fetta in gängspin-
deln.
• Centreringsspaken på dubbdockan och verktygssup-
porten skall kontrolleras och vid behov justeras. Juste-
ringen görs genom att draga åt sexkantmuttern under
klämklon.
• Kontrollera driftsremmen och byt ut vid behov.
Åtgärd
a) Kontrollera nätsäkring
b) Kontrollera elektro-batteri
c) Dra ur nätsladd, kontrollera och byt vid
behov defekt austauschen
i medbringaren i svarvspindeln och ställ in
löpdockan med spetsen på ca 1 mm avstånd.
a) Se arbetsanvisningarna i
bruksanvisningen
b) Se arbetsanvisningama i
bruksanvisningen
c) Välj lågt varvtal
Efterdra sexkantsmuttern på undersidan ca. ½
varv med en hylsnyckel
.
2
