Seriell RS-422/485 PCIe Karte

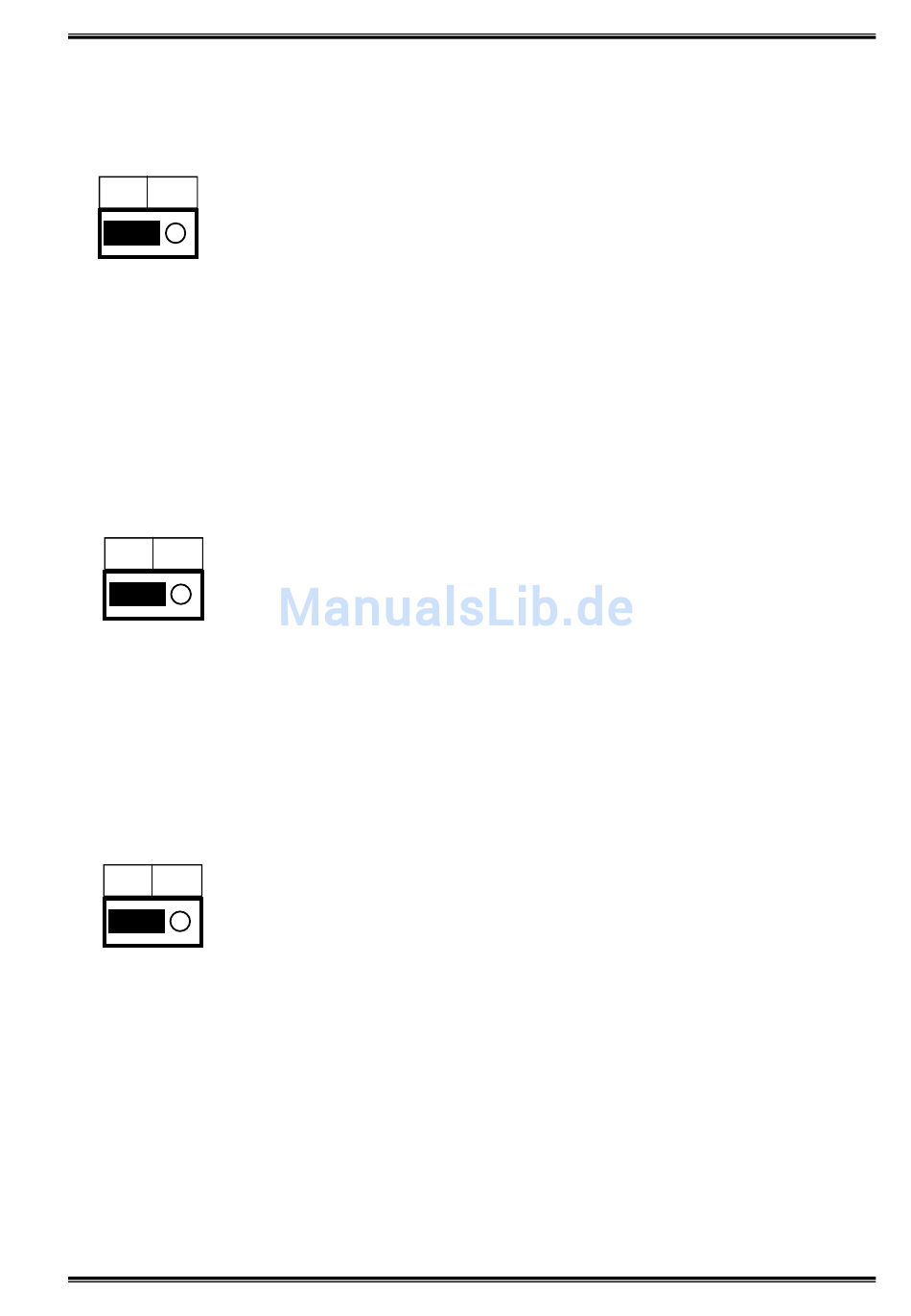

2. Abschlusswiderstand Ein/Aus (JP5):
Diese Jumper aktiviert oder deaktiviert den 120 Ohm Abschlusswiderstand zwi-
schen DATA+ und DATA– des RS-485 Transceiver:
OFF ON
OFF
ON
3. Echo oder No Echo Einstellung (JP4):
Der "Echo Mode" ist für das Anwendungsprogramm nützlich um zu erkennen ob der
RS-485 "Bus" in einem Konflikt steht. Sind die zurückgesendeten Daten nicht die
gleichen was gesendet wurde, ist der RS-485 Bus überlastet und die Daten werden
nicht korrekt übermittelt. Diese Einstellung betrifft nur den RS-485 Mode mit 2 Draht.
Es hat keinen Einfluss auf die Modi RS-485 mit 4 Draht oder RS-422.
OFF ON
OFF = No Echo Data (Werkseinstellung)
ON
4. TXD Control Einstellung (JP2):
Dieser Jumper wird verwendet im Mode RS-485 um das Steuersignal des Sender-
Puffer zu kontrollieren. Es hat zwei Einstellungen. Die erste ist „MAN" (manuell) und
die zweite ist „AUT" (automatisch). Die zweite ist die Werkseinstellung und sollte
nicht verstellt werden.
MAN AUT
AUT
ON
5. TXD Control Einstellung (J1):
Die Stecker-Leiste J1 ist nur für Testzwecke im Werk. Bitte installieren sie keine
Jumper oder Kabel.
= Abschlusswiderstand Ausgeschaltet (Werkseinstellung)
= Abschlusswiderstand Eingeschaltet
= Echo bei der Übermittlung der Daten
=
TXD Control ist automatisch (Werkseinstellung)
=
TXD Control ist manuell
(Muss manuell im Geräte Manager konfiguriert werden)
5
Deutsch
