3 Installation

Die Installation des TNC ist recht einfach, Sie müssen lediglich die Kabel zum Funkgerät und für die
Stromversorgung konfigurieren.
3.1 Stromversorgung
Der SCS Tracker / DSP TNC verfügt über zwei Stromversorgungseingänge die alternativ benutzen
können. Entweder benutzen Sie die DC-in Buchse oder die Anschlußbuchse des Transceivers (Au-
dio, Pin 5). Die beiden Anschlüsse sind mit Dioden entkoppelt und gegen Verpolung geschützt. Die
Eingangsspannung darf 10. . . 20 V DC betragen. Die Stromaufnahme beträgt üblicherweise nur etwa
40-90 mA bei 13,8 V und wird im Tracking-Sleep-Modus nochmals deutlich reduziert. Der Versor-
gungsspannungseingang des TNC besitzt eine spezielle Filterung, um die Oberwellen des Schaltreg-
lers nicht nach außen gelangen zu lassen. Zusätzlich ist der Eingang intern mit einer selbstrückstellen-
den Sicherung abgesichert.
3.2 USB
Der SCS Tracker / DSP TNC ist ein USB 1.1 Device kann aber problemlos auch an USB 2.0 Schnitt-
stellen betrieben werden. Der Anschluß erfolgt über das mitgelieferte Kabel.
Für den Betrieb des TNC muß ein passender USB-Treiber installiert werden. Dieser Treiber befindet
sich auf der mitgelieferten SCS CD-ROM.
Im Folgenden wird die Installation des Treibers kurz beschrieben. Die Beschreibung basiert auf Win-
dows XP (Service Pack 2). Bei anderen Windows-Version verläuft die Installation ähnlich.
• Legen Sie die SCS CD-ROM in ein CD-Laufwerk Ihres Computers.
• Falls per Autostart der Browser gestartet wurde schließen sie ihn.
• Verbinden Sie den TNC mit der Stromversorgung und achten Sie darauf das er ausgeschaltet ist.
• Nun verbinden Sie den TNC mit der USB-Schnittstelle ihres PC.
• Jetzt schalten Sie den TNC ein.
• Der PC findet die neue Hardware (SCS Position-Tracker/TNC) und öffnet den "Assistent für das
Suchen neuer Hardware".
• Die erste Frage ob ein Verbindung zu Windows Update hergestellt werden soll beantworten Sie
bitte mit "Nein, diesmal nicht"und klicken Sie dann auf "Weiter".
• Der Assistent will nun einen Treiber für die Komponente "SCS Position-Tracker/TNC" installie-
ren. Wählen Sie hier bitte "Software automatisch installieren" und klicken Sie auf "Weiter".
• Nach der erfolgreichen Installation klicken Sie auf "Fertig stellen".
• Als nächstes will der Assistent einen Treiber für die Komponente "USB Serial Port" installieren.
Auch hier wählen Sie bitte "Software automatisch installieren" und klicken Sie auf "Weiter".
• Nach der erfolgreichen Installation klicken Sie auf "Fertig stellen".
• Damit ist der Treiber für den SCS Tracker / DSP TNC installiert!
+

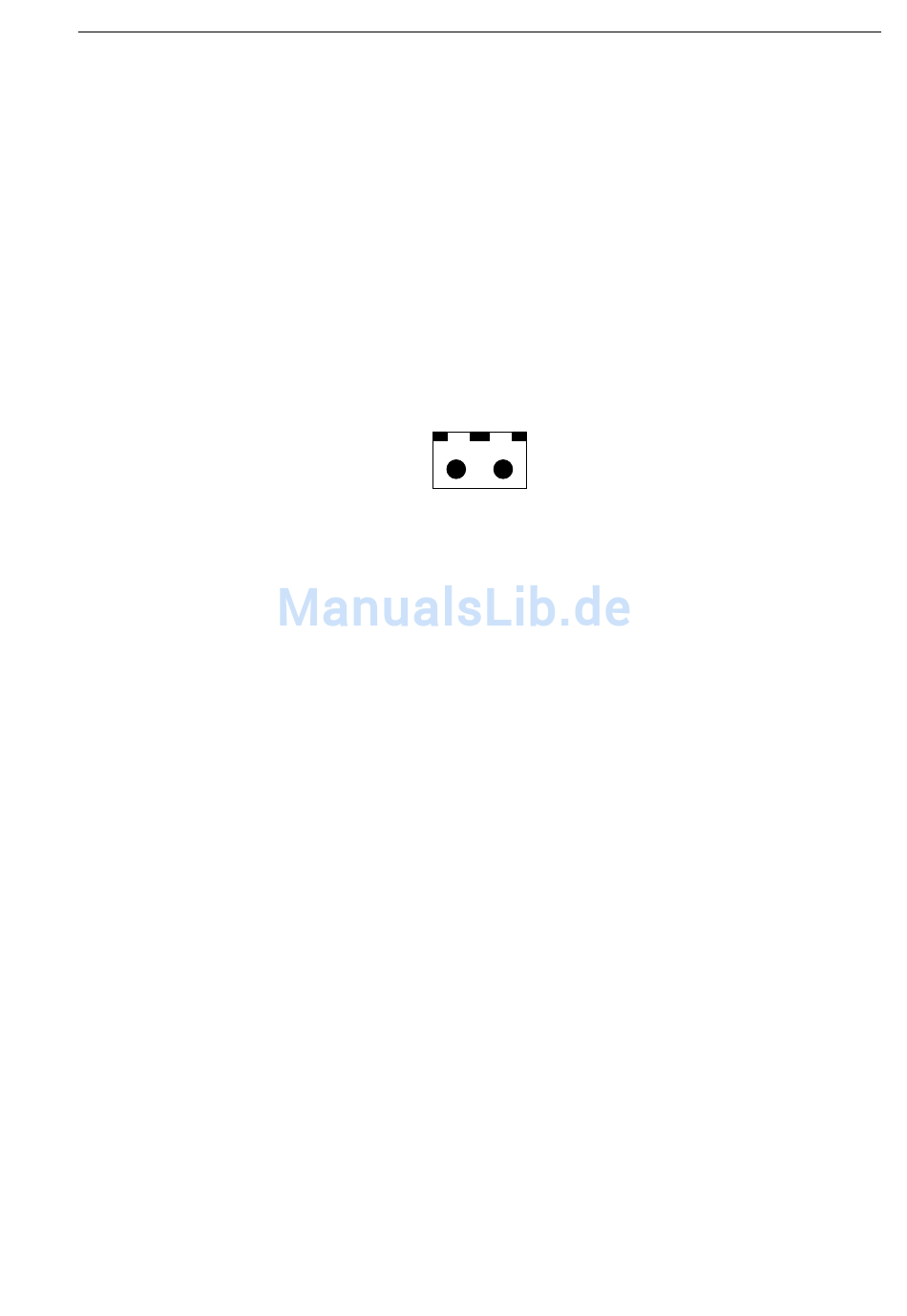

Abbildung 1: Stromversorgungsbuchse (PWR)
−
