15.1.4.1
Netz
Die exportierte Wirkleistung wird in das Stromnetz eingespeist. Diese wird als negative Zahl
angezeigt, z.B. –20kW.
Die importierte Wirkleistung wird von dem Stromnetz bezogen. Diese wird als positive Zahl angezeigt,
z.B. +20kW.
Wenn die Wirkleistung importiert wird (>0), zeigt InteliMains-NT für die Last "L" (induktiv) an.
Wenn die Wirkleistung exportiert wird (<0), zeigt InteliMains-NT für die Last "C" (kapazitativ) an.
15.1.4.2
Last
Die von der Last verbrauchte Wirkleistung wird als positive Zahl angezeigt, z.B. 20kW.
Wenn die Wirkleistung positiv ist (>0), zeigt InteliMains-NT für die Last "L" (induktiv) an.
Wenn die Wirkleistung negativ ist (<0), zeigt InteliMains-NT für die Last "C" (kapazitativ) an.
15.1.4.3
Gen-Sets
Die generierte Wirkleistung wird als positive Zahl angezeigt, z.B. 20kW.
Wenn die Wirkleistung positiv ist (>0), zeigt IGS-NT für die Last "L" (induktiv) an.
Wenn die Wirkleistung negativ ist (<0), zeigt IGS-NT für die Last "C" (kapazitativ) an.

15.2 Anpassung der Volt/LF-Regelung

15.2.1 Verbindung des Ausgangs IG-AVRi

Bevor Sie die Schnittstellen verbinden, lesen Sie jedes Mal die Anweisungen im entsprechenden
AVR-Handbuch durch. Verwenden Sie AVR nicht bei aktiviertem P-Bereich.
IG-AVRi-TRANS (AC-Stromversorgung für AVRi) muss von der Spannung des Gen-Setss geliefert
werden.
Die AVRi-Ausgänge können symmetrisch verbunden werden: OUT1-OUT2 oder asymmetrisch OUT1-
OCOM oder OUT2-OCOM.
Der Potentiometer am AVRi definiert den maximalen Spannungsbereich OUT1, OUT2.
Verwenden Sie einen symmetrischen AVRi-Ausgang (OUT1,OUT2) für die Verbindung von
AVRi mit dem AVR-Hilfsspannungseingang.
Verwenden Sie einen asymmetrischen Ausgang, wenn ein externes Potentiometer durch
AVRi ersetzt werden muss.
Die AVRi-Ausgangsspannung sollte normalerweise zu einer Änderung der
Generatorspannung im Bereich von
IGS-NT, SW-Version 3.0
IGS-NT Installationsanleitung 05-2013.pdf, ©ComAp – August 2014

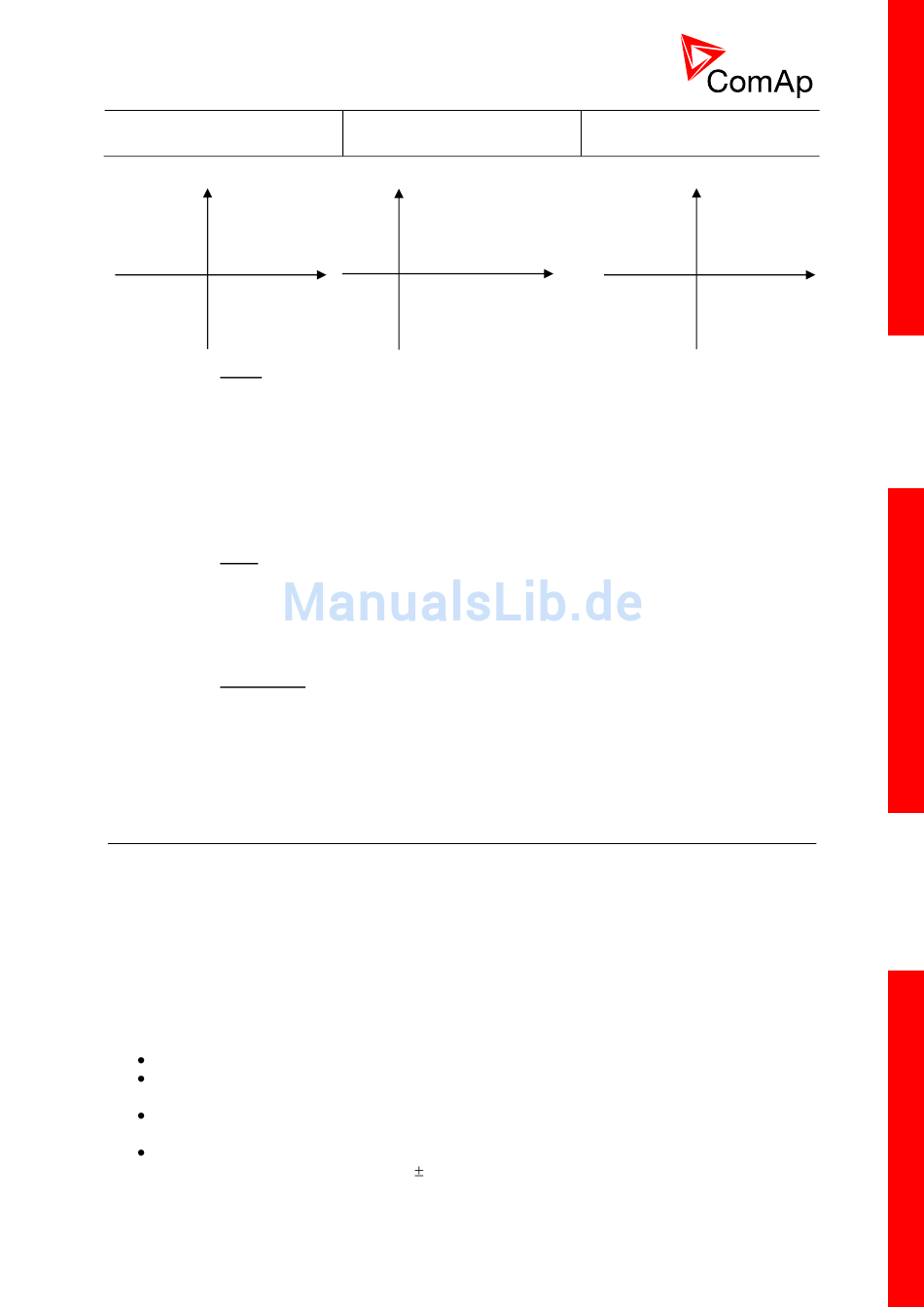

Q> 0
Consumption
(Verbrauch)
Q
Cos > 0 L
Consumption P
(Verbrauch)
Inductive LOAD
(Induktive Last)
P
Cos > 0 C
Consumption P
(Verbrauch)
Capacitive LOAD
(Kapazitative Last)
10 % der Nennspannung führen.
