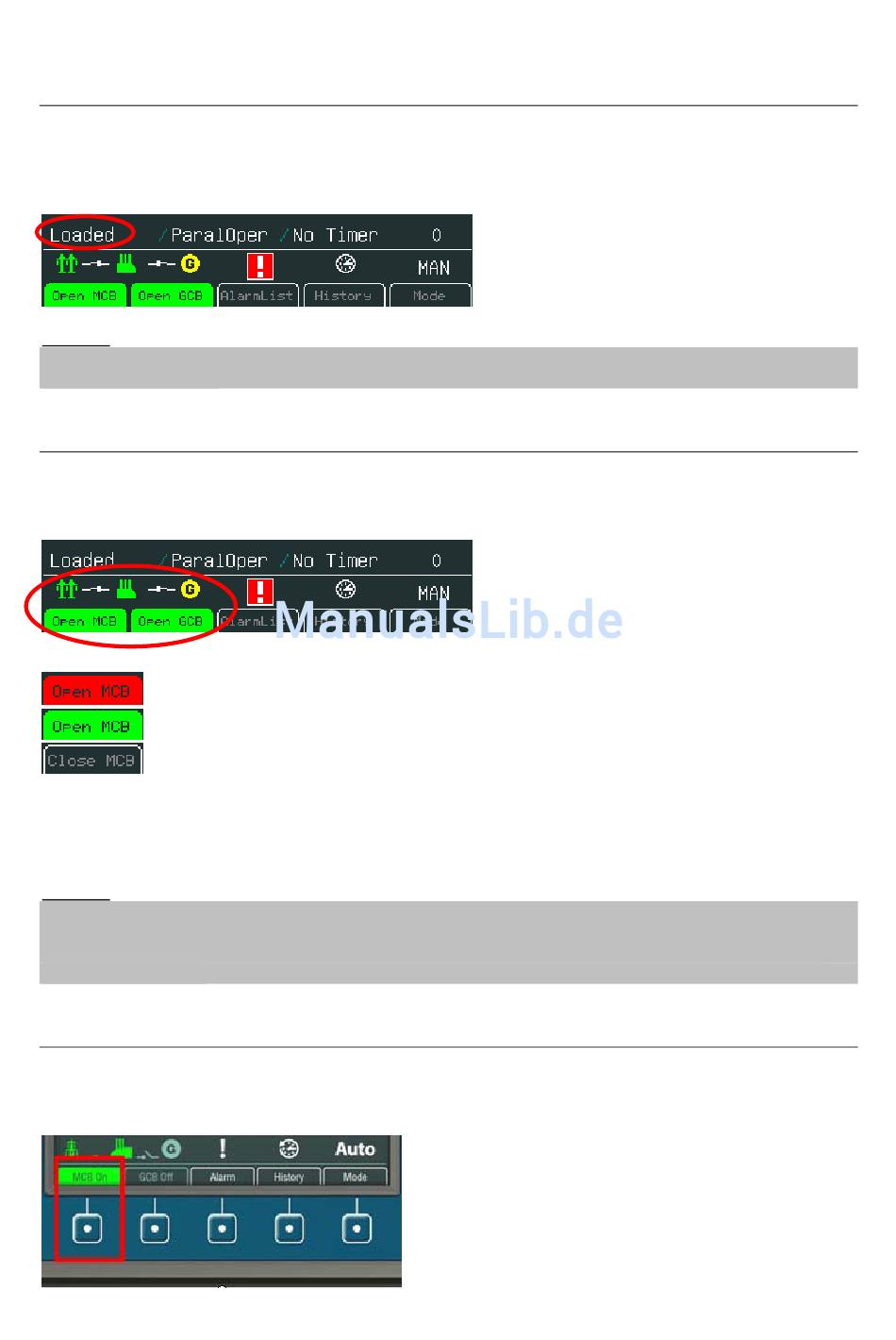

Abruf der Statusanzeige der Steuergeräte
Der Status der Steuergeräte wird im linken unteren Bereich des Bildschirms angezeigt. Der Status
hängt von externen Bedingungen ab und wird sofort geändert, wenn sich eine dieser Bedingungen
verändert.
Hinweis:
Für nähere Informationen über den Status der Steuergeräte siehe jeweilige Produktanleitung, z.B.
IGS-NT-SPtM-2.5.pdf.

Abruf der Statusanzeige der Schutzschalter

Der Status der Schutzschalter wird in allen standardmäßigen Ansichten angezeigt. Ein synoptisches
Schema dient zur Darstellung des Status des Stromnetzes und des Gen-Sets.
Der Status wird unter Verwendung folgender Farben dargestellt:
- Ausfall eines Schutzschalters, z.B. MCB
- geschlossener Schutzschalter
- offener Schutzschalter
Die Betätigung der entsprechenden Tasten führt zu folgenden Aktionen:
MCB (GCB) öffnen – Befehl MCB (GCB) öffnen
MCB (GCB) schließen – Befehl MCB (GCB) schließen
Hinweis:
Die Tasten zur Einstellung des Betriebsmodus und die Befehlsschaltflächen sind deaktiviert, wenn die
aktive Sperre aktiviert ist. Die Software-Taste wird grau umrahmt dargestellt (wenn kein farbiger
Hintergrund verwendet wird) und dunkelgrün oder -rot, wenn der Status der Schutzschalter optisch
hervorgehoben wird.

Steuerung der Schutzschalter

Die Schutzschalter können nur im manuellen Modus (MAN) gesteuert werden. Die Schaltflächen zur
Steuerung der Schutzschalter sind Teil des InteliVision 5-Displays. Siehe folgende Abbildung:
InteliVision 5-1.1-Produkthandbuch ©ComAp – Dezember 2011 8
