H
:
INWEIS
* IG-MTU oder IG-MTU-2-1 können für drei Kabelsysteme verwendet werden; Systeme mit separatem
Nullleiter oder wenn eine galvanische Trennung zwischen Generatoren oder zwischen dem Stromnetz
und dem Generator erforderlich ist.
** Wenn mehrere Geräte an dem RS485-Jumper für den Vorspannungswiderstand angeschlossen
sind, sollte nur eines davon geschlossen werden.

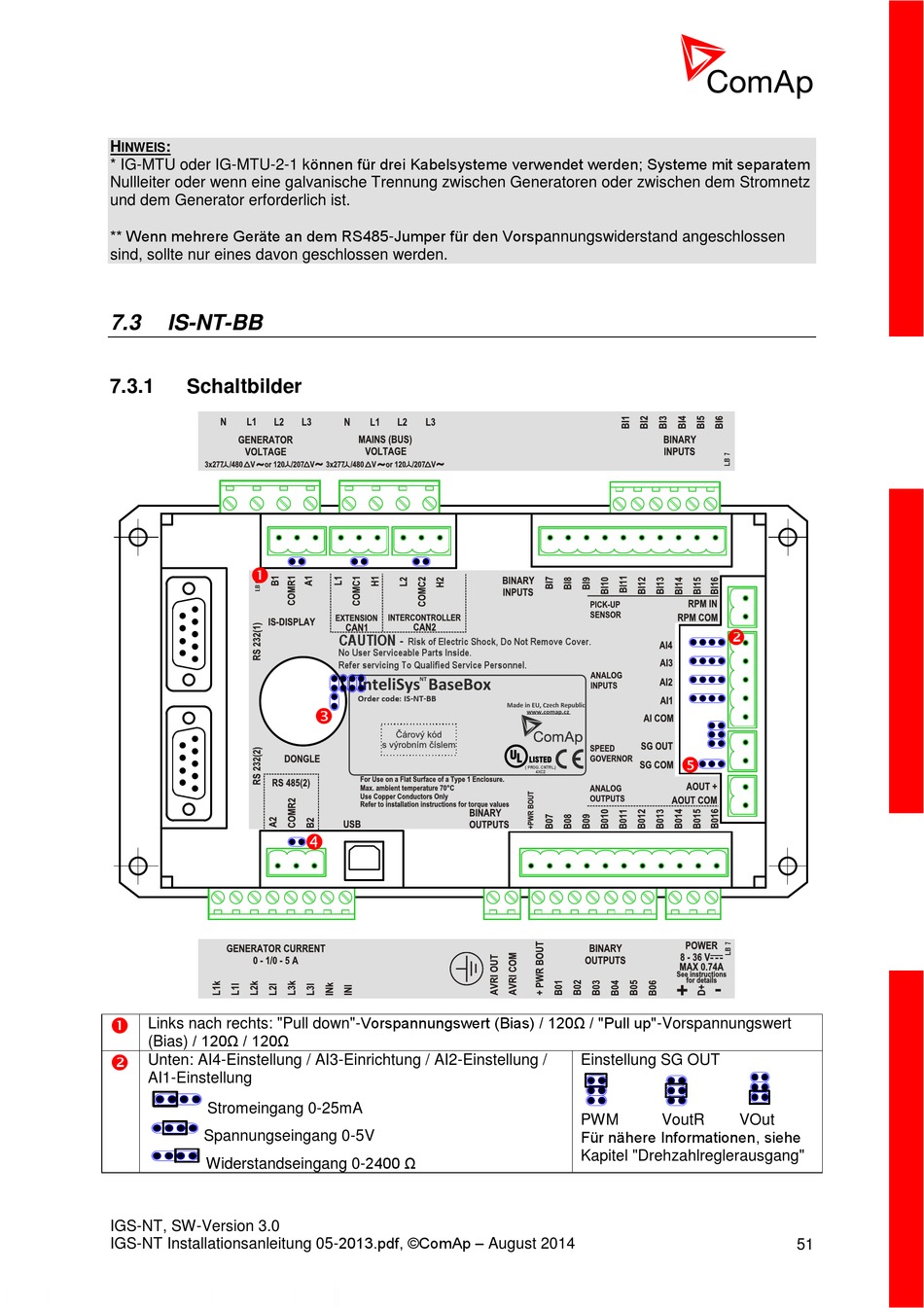

7.3

IS-NT-BB

7.3.1

Schaltbilder

Links nach rechts: "Pull down"-Vorspannungswert (Bias) / 120Ω / "Pull up"-Vorspannungswert
(Bias) / 120Ω / 120Ω
Unten: AI4-Einstellung / AI3-Einrichtung / AI2-Einstellung /
AI1-Einstellung
Stromeingang 0-25mA
Spannungseingang 0-5V
Widerstandseingang 0-2400 Ω
IGS-NT, SW-Version 3.0
IGS-NT Installationsanleitung 05-2013.pdf, ©ComAp – August 2014
CAUTION -
Risk of Electric Shock, Do Not Remove Cover.
No User Serviceable Parts Inside.
Refer servicing To Qualified Service Personnel.
NT
InteliSys BaseBox
Order code: IS-NT-BB
Made in EU, Czech Republic
www.comap.cz
( PROG. CNTRL.)
4XC2
Einstellung SG OUT
PWM
VoutR
Für nähere Informationen, siehe
Kapitel "Drehzahlreglerausgang"
VOut
51
