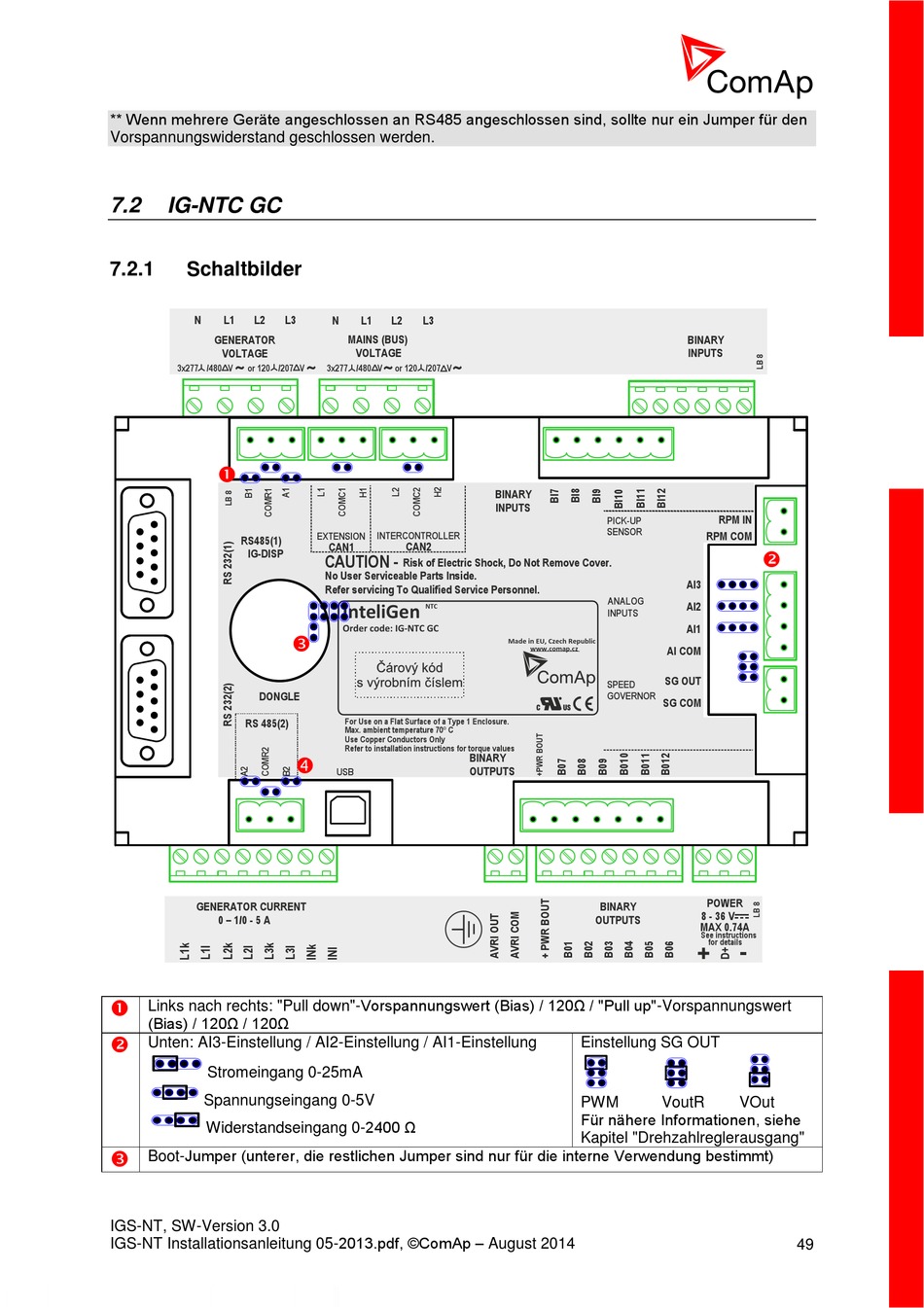

** Wenn mehrere Geräte angeschlossen an RS485 angeschlossen sind, sollte nur ein Jumper für den
Vorspannungswiderstand geschlossen werden.
7.2
IG-NTC GC
7.2.1
Schaltbilder
N
L1
L2
GENERATOR
VOLTAGE
3x277 /480 V
or 120 /207 V
RS485(1)
IG-DISP
DONGLE
RS 485(2)
GENERATOR CURRENT
0 – 1/0 - 5 A
Links nach rechts: "Pull down"-Vorspannungswert (Bias) / 120Ω / "Pull up"-Vorspannungswert
(Bias) / 120Ω / 120Ω
Unten: AI3-Einstellung / AI2-Einstellung / AI1-Einstellung
Stromeingang 0-25mA
Spannungseingang 0-5V
Widerstandseingang 0-2400 Ω
Boot-Jumper (unterer, die restlichen Jumper sind nur für die interne Verwendung bestimmt)
IGS-NT, SW-Version 3.0
IGS-NT Installationsanleitung 05-2013.pdf, ©ComAp – August 2014
L3
N
L1
L2
L3
MAINS (BUS)
VOLTAGE
3x277 /480 V
or 120 /207 V
EXTENSION
INTERCONTROLLER
CAN2
CAN1
CAUTION -
Risk of Electric Shock, Do Not Remove Cover.
No User Serviceable Parts Inside.
Refer servicing To Qualified Service Personnel.
InteliGen
NTC
Order code: IG-NTC GC
For Use on a Flat Surface of a Type 1 Enclosure.
Max. ambient temperature 70º C
Use Copper Conductors Only
Refer to installation instructions for torque values
USB
BINARY
INPUTS
PICK-UP
SENSOR
ANALOG
INPUTS
Made in EU, Czech Republic
www.comap.cz
SPEED
GOVERNOR
BINARY
OUTPUTS
BINARY
OUTPUTS
Einstellung SG OUT
PWM
Für nähere Informationen, siehe
Kapitel "Drehzahlreglerausgang"
BINARY
INPUTS
RPM IN
RPM COM
AI3
AI2
AI1
AI COM
SG OUT
SG COM
POWER
8 - 36 V
MAX 0.74A
See instructions
for details
VoutR
VOut
