Das Modul I-BIN16/8 verfügt über zwei separate CAN1-Adressen für die Binärausgänge der Gruppe
1, Gruppe 2 und die Binärausgangsgruppe (insgesamt drei Adressen). Die CAN1-Adresse für die
Binärausgangsgruppe 1 und für die Binärausgangsgruppe 2 kann auf IS-BIN16/8 eingestellt werden.
Die Adresse für die Binäreingangsgruppe 2 wird automatisch auf die Adresse, die auf jene der
Binäreingangsgruppe 1 folgt, festgelegt.
H
:
INWEIS
Wenn ein Teil von IS-BIN16/8 für die Verwendung nicht erforderlich ist, wird durch die CAN-Adresse 0
die entsprechende CAN-Nachricht deaktiviert (Gruppendaten werden nicht gesendet).
10.2.1 Adresseinstellung für IS-AIN8, IS-BIN8/16
Betätigen Sie die Taste "Address" ("Adresse") bei aktivierter IS-AIN8 Versorgungsspannung,
um in den Adressierungsmodus zu wechseln.
Drücken Sie diese Taste dann wiederholt oder halten Sie diese gedrückt, um die erforderliche
Adresse gemäß der Konfiguration des Controllers anzupassen.
Nachdem Sie die Adresse eingestellt haben, lassen Sie die Tasten los und warten Sie, biss
die Ziffern blinken; dadurch wird das Schreiben der geänderten Adresse in den EEPROM-
Speicher angezeigt.
10.2.2 Überprüfung der Softwareversion für IS-AIN8, IS-BIN8/16
Lassen Sie uns für dieses Beispiel davon ausgehen, dass IS-AIN8 mit Softwareversion 1.4 verwendet
wird. Drücken Sie kurz auf die Adresstaste. Die folgende Sequenz wird auf dem Display angezeigt:
Zahl "1", eine Sekunde Pause, Zahl "4", zwei Sekunden Pause, Zahl "1", eine Sekunde Pause, Zahl
"4", zwei Sekunden Pause und schließlich die tatsächliche Adresse von IS-AIN8.

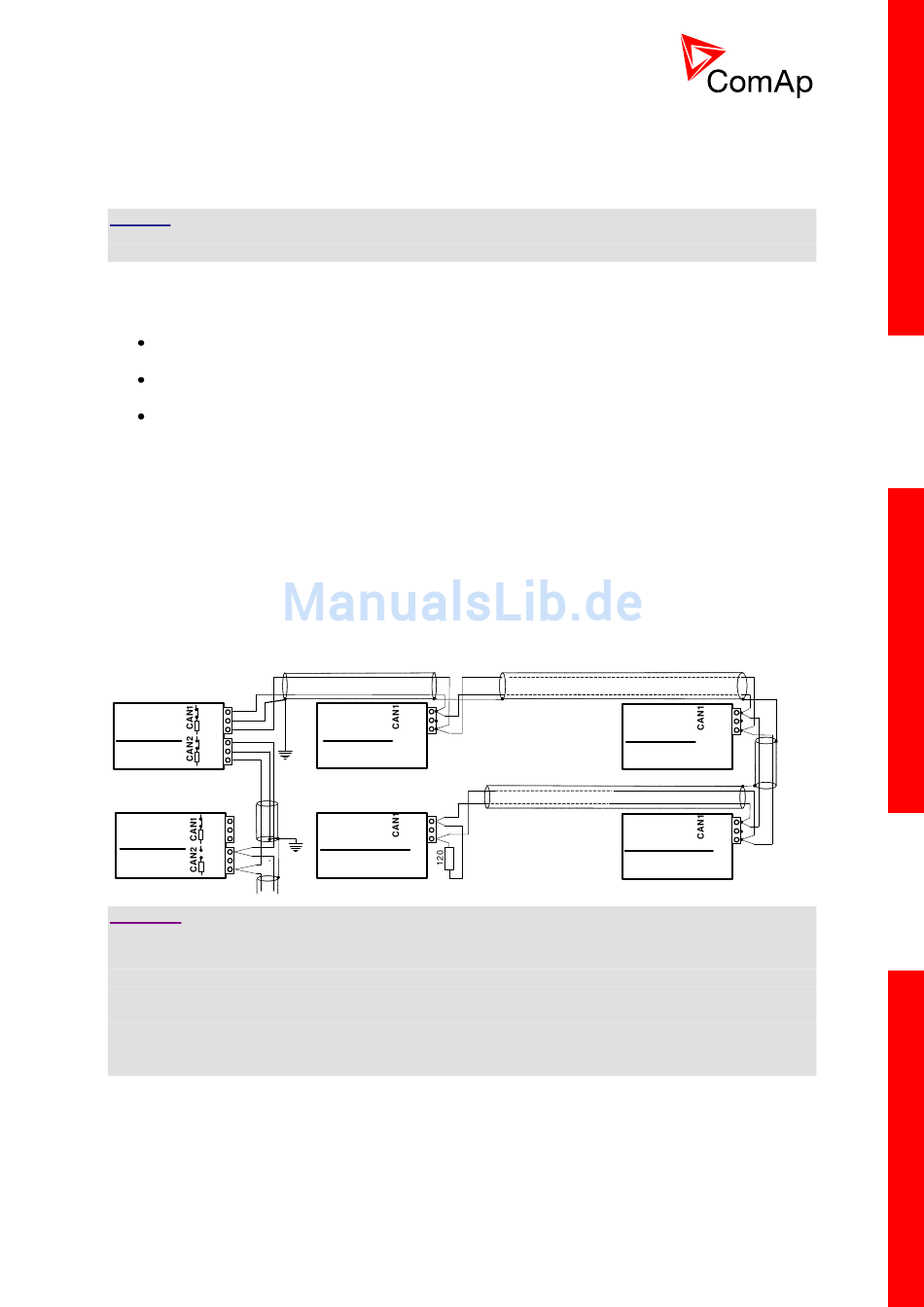

10.2.3 Beispiel für Verkabelung
H
COM
L
1.controller
H
COM
Addr.: 1
Addr.: 1
L
H
COM
L
2.controller
H
COM
Addr.:
Addr.: 2
L
V
!
ORSICHT
Die CAN-Bus-Leitung muss durch 120 Ohm-Widerstände an beiden Enden abgeschlossen werden.
Überprüfen Sie stets die Anzahl und die Platzierung der Abschlusswiderstände in der CAN-Bus-
Leitung; nur durch korrekte Verkabelung kann ein zuverlässiger Betrieb gewährleistet werden! Die
Widerstände müssen an beiden Enden der Leitung platziert werden (siehe Bild), und die korrekte
Anzahl der Widerstände muss verwendet werden! Die korrekte Anzahl kann mittels eines Ohmmeters
überprüft werden; wenn die Versorgungsspannung für ALLE Geräte auf der CAN-Bus-Leitung (inkl.
Geräte von Drittanbietern, z.B. ECU) abgeschaltet ist, muss der zwischen den Kabeln A und B
gemessene Widerstand 60 Ohm betragen.
IGS-NT, SW-Version 3.0
IGS-NT Installationsanleitung 05-2013.pdf, ©ComAp – August 2014
H
COM
L
1.iS-AIN8
Addr.: 1
H
COM
L
1.iS-BIN16/8
Addr.: in1
out1
H
COM
L
8.iS-AIN8
Addr.: 8
H
COM
L
6.iS-BIN16/8
Addr.: in12
out 6
97
