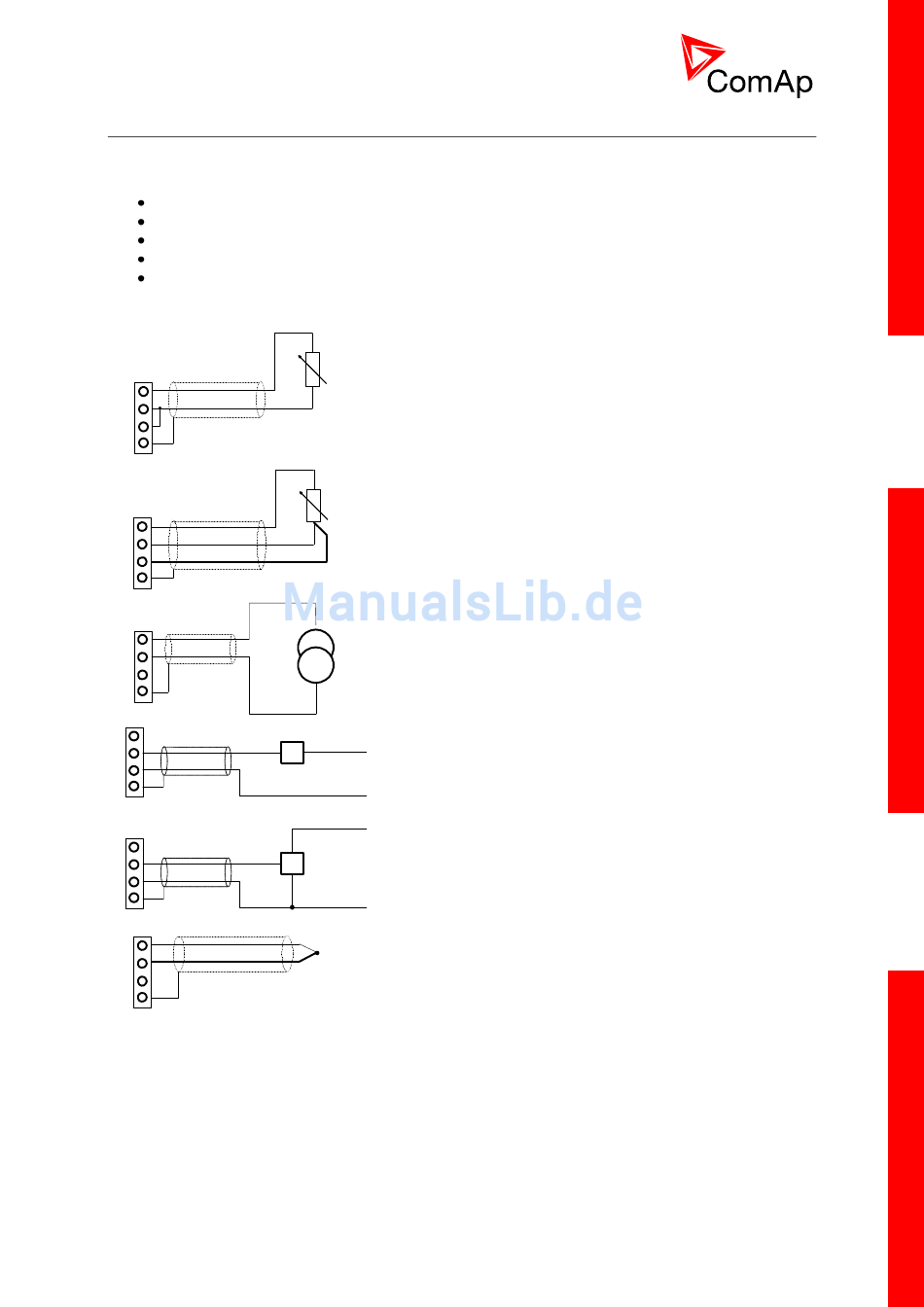

9.15 Analogeingänge an IS-AIN8
Die Analogeingänge des Erweiterungsmoduls I-AIN8 können folgendermaßen konfiguriert
werden
Widerstand mit zweidrahtigem Eingang
Widerstand mit dreidrahtigem Eingang
Stromeingang
Thermoelementeingang
Spannungseingang
Wählen Sie die Sensoreigenschaften aus der Liste aus oder geben Sie benutzerdefinierte
Sensoreigenschaften im PC-Konfigurationstool ein.
A
B
C
D
A
B
C
D
A
B
C
D
A
mA
+
B
C
Sensor
D
A
mA
+
B
C
D
+
A
B
C
D
IGS-NT, SW-Version 3.0
IGS-NT Installationsanleitung 05-2013.pdf, ©ComAp – August 2014
Eingang für Widerstandssensor - zwei Kabel-Verbindung.
Bereich 0 bis 2400 Ohm.
Pt100, Pt1000, Ni100, Ni1000
Klemme D Schirmklemme
Eingang für Widerstandssensor - dreidrahtige Verbindung.
Bereich 0 bis 2400 Ohm.
Pt100, Pt1000, Ni100, Ni1000 – empfohlen.
Klemme D Schirmklemme
Passiver Stromsensor (Stromquelle ist in IS-AIN8)
Bereich 0 bis + 20 mA oder 4 bis + 20 mA
Klemme D Schirmklemme
Aktiver Stromsensor (Stromquelle ist in Sensor)
+24 VDC
Bereich –20mA bis +20 mA oder 4 bis + 20 mA
0 VDC
Klemme D Schirmklemme
+24 VDC
Sensor
0 VDC
Thermoelement J, K, L
Klemme D Schirmklemme
Ab der Hardwareversion IS-AIN8 5.1 kann die Klemme B auf
den Rahmen geerdet werden
94
