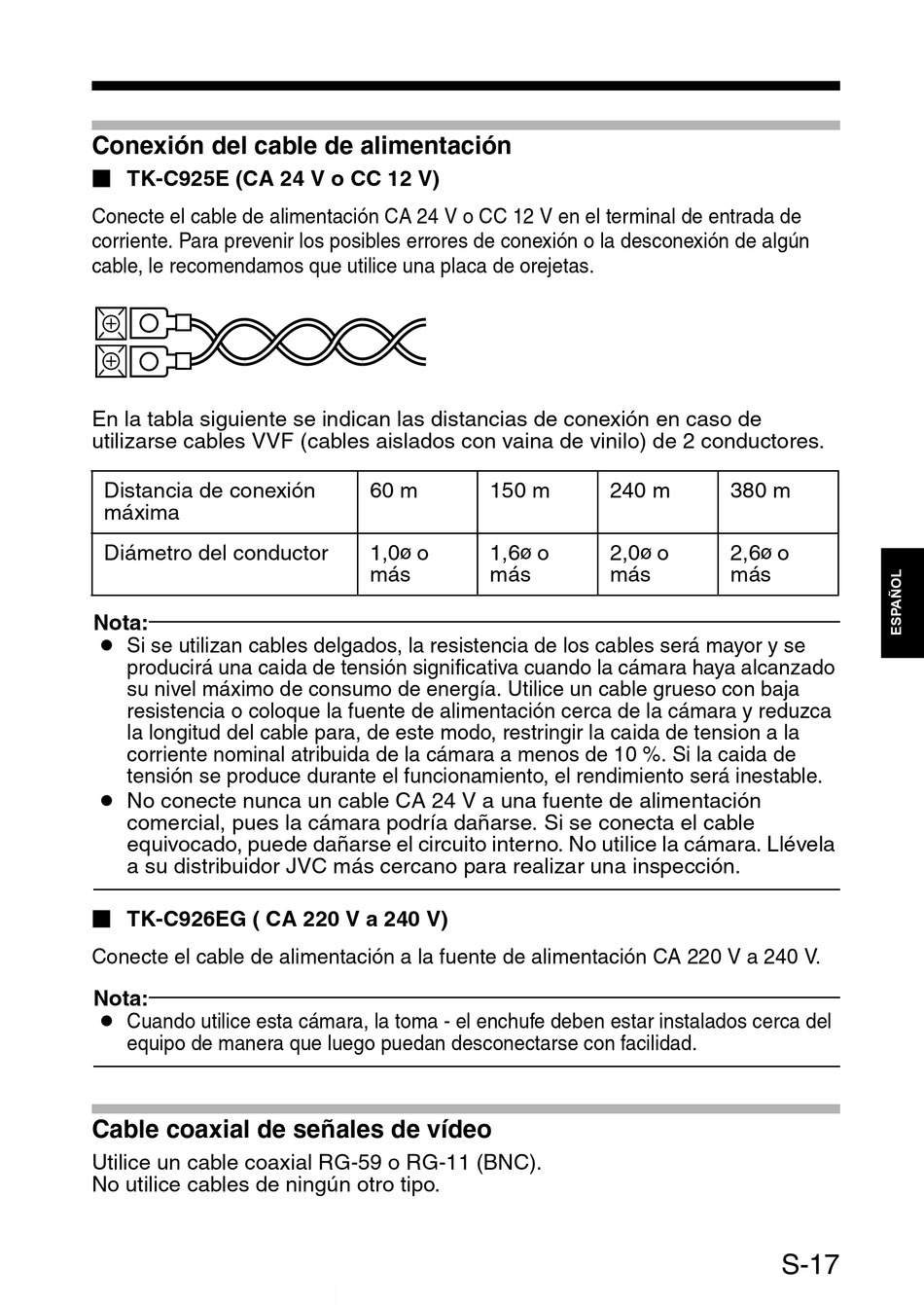

Conexión del cable de alimentación
TK-C925E (CA 24 V o CC 12 V)
Conecte el cable de alimentación CA 24 V o CC 12 V en el terminal de entrada de
corriente. Para prevenir los posibles errores de conexión o la desconexión de algún
cable, le recomendamos que utilice una placa de orejetas.
En la tabla siguiente se indican las distancias de conexión en caso de
utilizarse cables VVF (cables aislados con vaina de vinilo) de 2 conductores.
Distancia de conexión
máxima
Diámetro del conductor
Nota:
● Si se utilizan cables delgados, la resistencia de los cables será mayor y se
producirá una caida de tensión significativa cuando la cámara haya alcanzado
su nivel máximo de consumo de energía. Utilice un cable grueso con baja
resistencia o coloque la fuente de alimentación cerca de la cámara y reduzca
la longitud del cable para, de este modo, restringir la caida de tension a la
corriente nominal atribuida de la cámara a menos de 10 %. Si la caida de
tensión se produce durante el funcionamiento, el rendimiento será inestable.
● No conecte nunca un cable CA 24 V a una fuente de alimentación
comercial, pues la cámara podría dañarse. Si se conecta el cable
equivocado, puede dañarse el circuito interno. No utilice la cámara. Llévela
a su distribuidor JVC más cercano para realizar una inspección.
TK-C926EG ( CA 220 V a 240 V)
Conecte el cable de alimentación a la fuente de alimentación CA 220 V a 240 V.
Nota:
● Cuando utilice esta cámara, la toma - el enchufe deben estar instalados cerca del
equipo de manera que luego puedan desconectarse con facilidad.
Cable coaxial de señales de vídeo
Utilice un cable coaxial RG-59 o RG-11 (BNC).
No utilice cables de ningún otro tipo.
60 m 150 m
1,0R o 1,6R o
más más
240 m 380 m
2,0R o 2,6R o
más más
