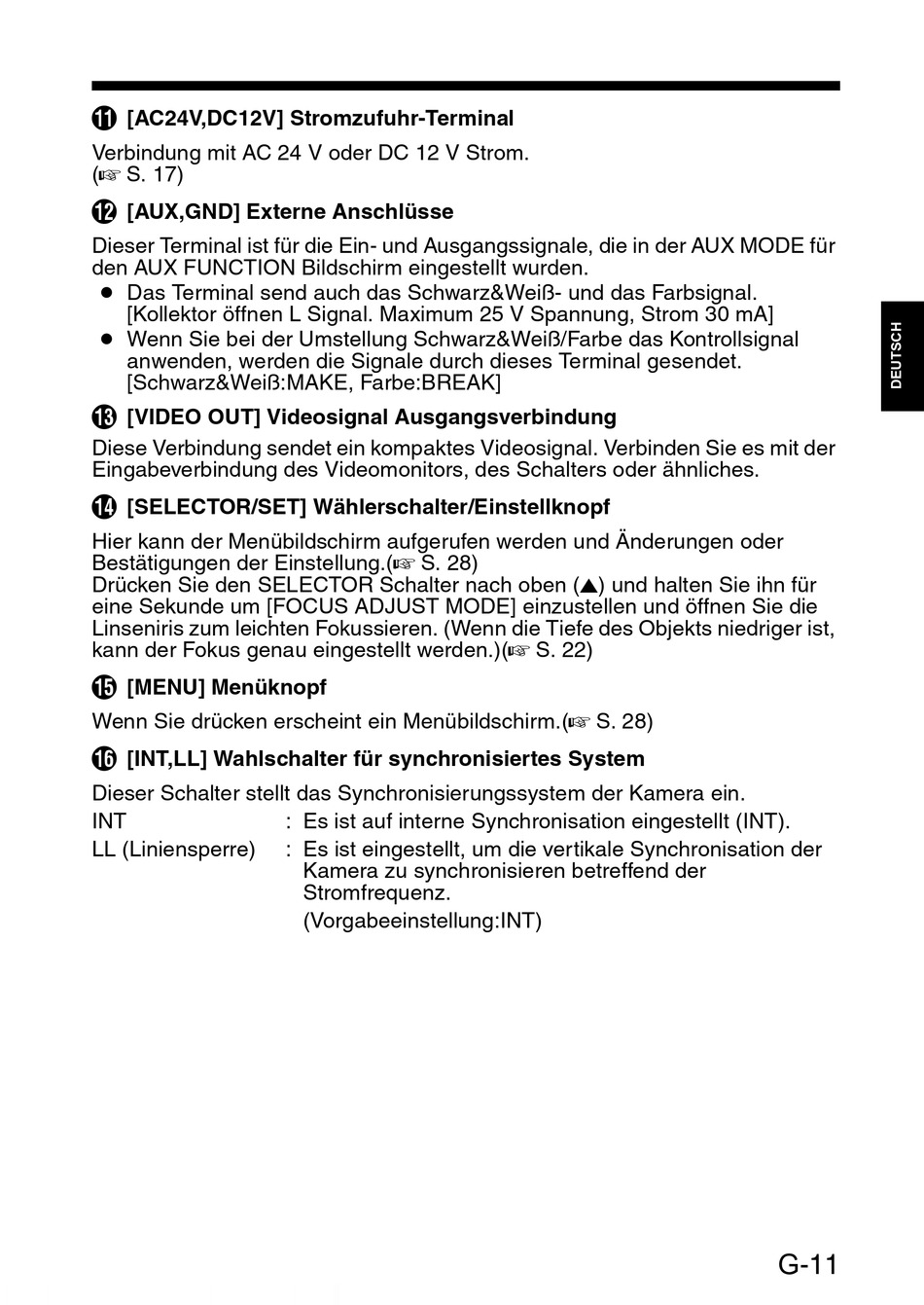

K
[AC24V,DC12V] Stromzufuhr-Terminal
Verbindung mit AC 24 V oder DC 12 V Strom.
(A S. 17)
L
[AUX,GND] Externe Anschlüsse
Dieser Terminal ist für die Ein- und Ausgangssignale, die in der AUX MODE für
den AUX FUNCTION Bildschirm eingestellt wurden.
● Das Terminal send auch das Schwarz&Weiß- und das Farbsignal.
[Kollektor öffnen L Signal. Maximum 25 V Spannung, Strom 30 mA]
● Wenn Sie bei der Umstellung Schwarz&Weiß/Farbe das Kontrollsignal
anwenden, werden die Signale durch dieses Terminal gesendet.
[Schwarz&Weiß:MAKE, Farbe:BREAK]
M
[VIDEO OUT] Videosignal Ausgangsverbindung
Diese Verbindung sendet ein kompaktes Videosignal. Verbinden Sie es mit der
Eingabeverbindung des Videomonitors, des Schalters oder ähnliches.
N
[SELECTOR/SET] Wählerschalter/Einstellknopf
Hier kann der Menübildschirm aufgerufen werden und Änderungen oder
Bestätigungen der Einstellung.(A S. 28)
Drücken Sie den SELECTOR Schalter nach oben (J) und halten Sie ihn für
eine Sekunde um [FOCUS ADJUST MODE] einzustellen und öffnen Sie die
Linseniris zum leichten Fokussieren. (Wenn die Tiefe des Objekts niedriger ist,
kann der Fokus genau eingestellt werden.)(A S. 22)
O
[MENU] Menüknopf
Wenn Sie drücken erscheint ein Menübildschirm.(A S. 28)
P
[INT,LL] Wahlschalter für synchronisiertes System
Dieser Schalter stellt das Synchronisierungssystem der Kamera ein.
INT
LL (Liniensperre)
: Es ist auf interne Synchronisation eingestellt (INT).
: Es ist eingestellt, um die vertikale Synchronisation der
Kamera zu synchronisieren betreffend der
Stromfrequenz.
(Vorgabeeinstellung:INT)
G-11
