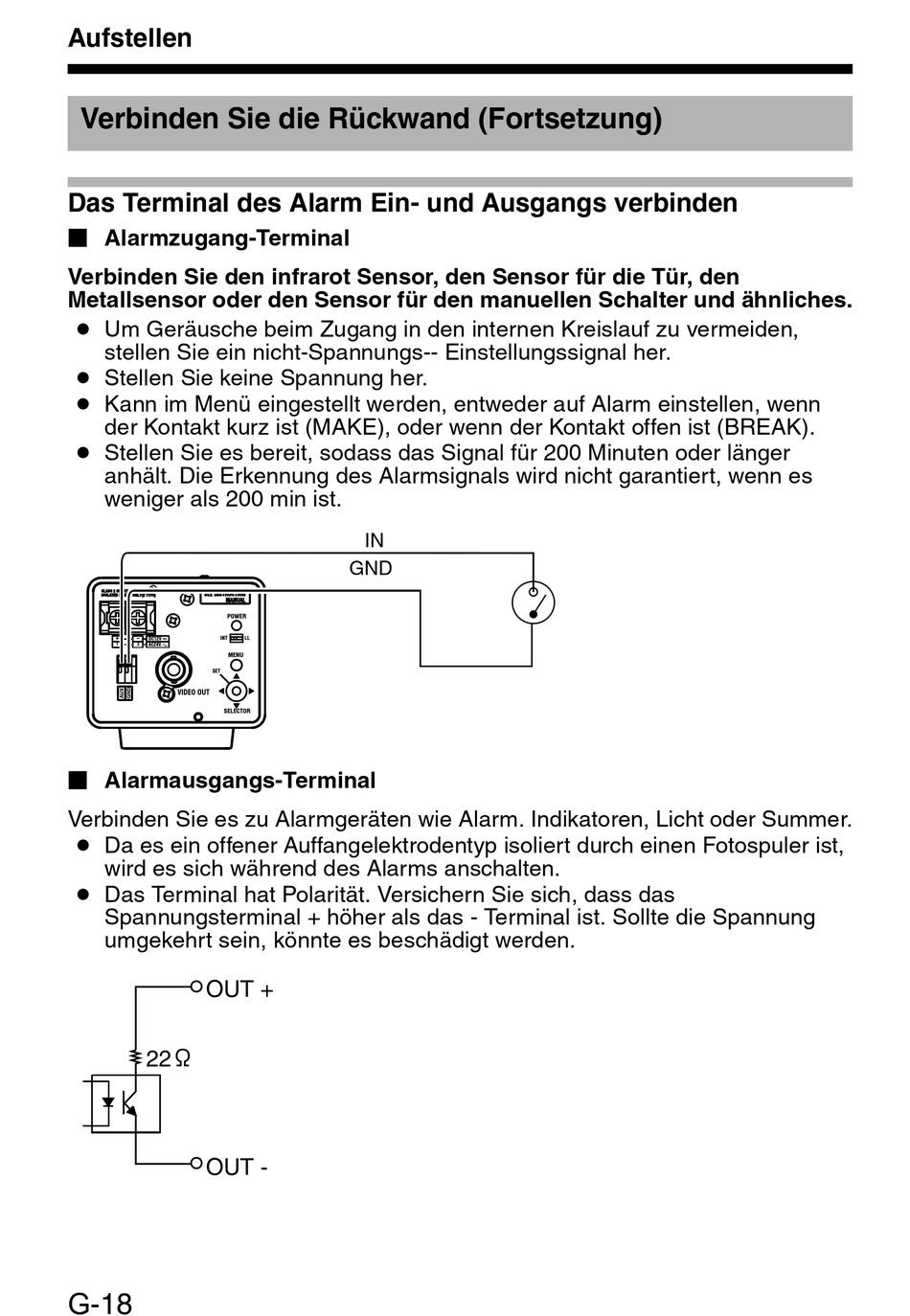

Aufstellen
Verbinden Sie die Rückwand (Fortsetzung)
Das Terminal des Alarm Ein- und Ausgangs verbinden
Alarmzugang-Terminal
Verbinden Sie den infrarot Sensor, den Sensor für die Tür, den
Metallsensor oder den Sensor für den manuellen Schalter und ähnliches.
● Um Geräusche beim Zugang in den internen Kreislauf zu vermeiden,
stellen Sie ein nicht-Spannungs-- Einstellungssignal her.
● Stellen Sie keine Spannung her.
● Kann im Menü eingestellt werden, entweder auf Alarm einstellen, wenn
der Kontakt kurz ist (MAKE), oder wenn der Kontakt offen ist (BREAK).
● Stellen Sie es bereit, sodass das Signal für 200 Minuten oder länger
anhält. Die Erkennung des Alarmsignals wird nicht garantiert, wenn es
weniger als 200 min ist.
CLASS 2 ONLY(U TYPE)
SEE INSTRUCTION
ISOLATED POWER ONLY(E TYPE)
MANUAL
POWER
+
- DC12V d INT
1 2
AC24V H
MENU
SET
VIDEO OUT
SELECTOR
Alarmausgangs-Terminal
Verbinden Sie es zu Alarmgeräten wie Alarm. Indikatoren, Licht oder Summer.
● Da es ein offener Auffangelektrodentyp isoliert durch einen Fotospuler ist,
wird es sich während des Alarms anschalten.
● Das Terminal hat Polarität. Versichern Sie sich, dass das
Spannungsterminal + höher als das - Terminal ist. Sollte die Spannung
umgekehrt sein, könnte es beschädigt werden.
OUT +
22
OUT -
G-18
IN
GND
LL
