Eaton 93PM USV 400–500 kVA, 400 V

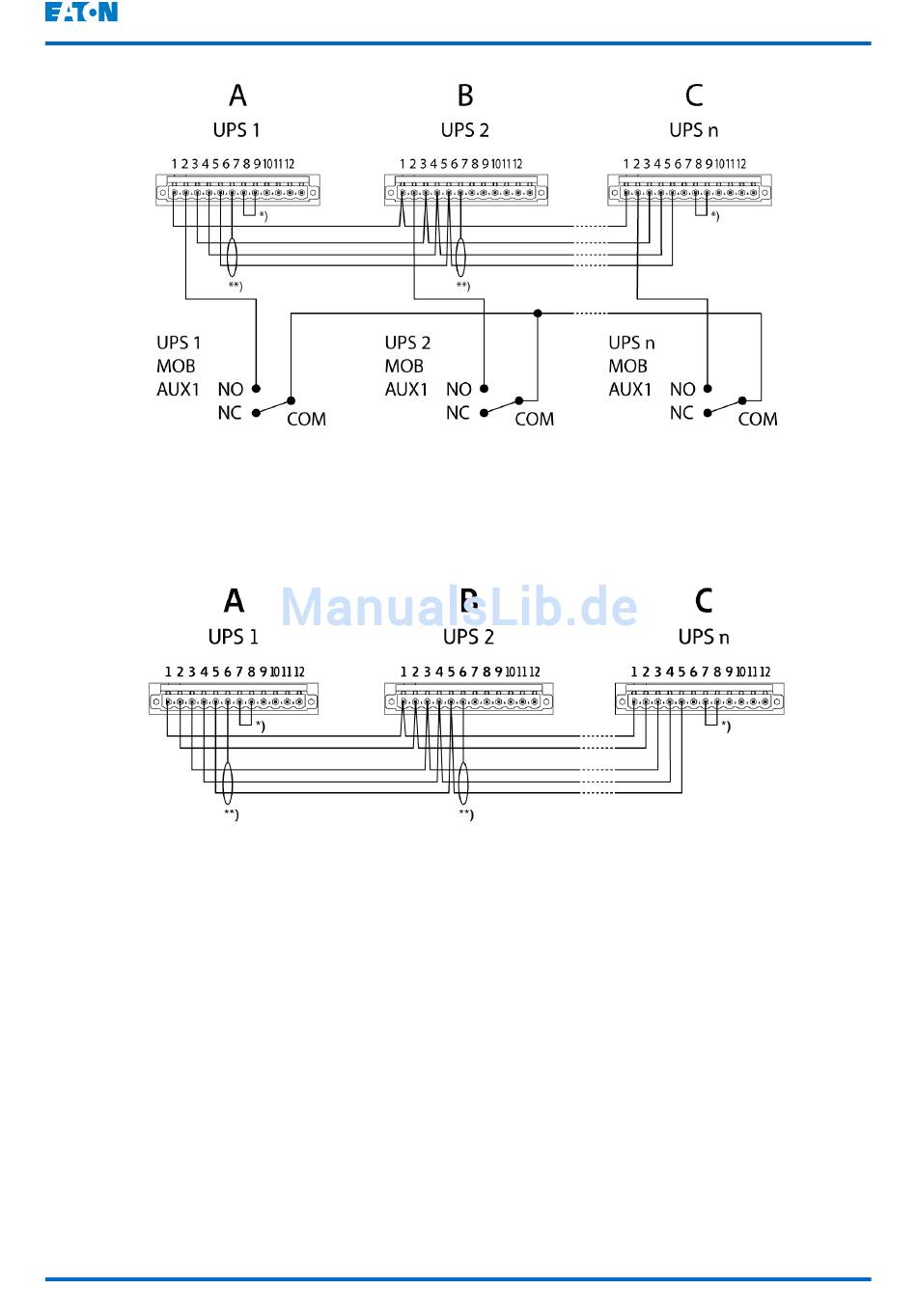

Abbildung 27. CAN und Pull-Chain-Verdrahtung für parallele USV mit MOBs.
Beachten Sie bitte, dass das Schirmkabel nur an einem Ende angeschlossen
sein darf.
Abbildung 28. CAN und Pull-Chain-Verdrahtung für parallele USV ohne MOBs.
A Externer Parallelanschluss, USV 1
B Externer Parallelanschluss, USV 2
C Externer Parallelanschluss, USV 3
1 Externe Steckerverbindung
2 GND-S
3 CANBH
4 CANBL
©
Eaton Corporation plc 2017. Alle Rechte vorbehalten.
Benutzer- und Installationshandbuch
5 GND (ISP)
6 Erde
7 CANBL
8 CANB_1
* Beenden Sie die erste und letzte USV mit
einem Jumper.
** Verbinden Sie den Schirm nur an einem
Ende.
Dokument-ID: P-164000666 67 (114)
