Eaton 93PM USV 400–500 kVA, 400 V
Eaton 93PM 400-500 kVA USV kann mit einem externen Batteriesystem
ausgestattet sein. Eaton bietet externe Batterieschränke zur Verwendung mit
der Eaton 93PM USV an.
Die genauen Batteriespezifikationen können Sie Abschnitt
3.6.1
Der Zweck des USV-Batterieschalters ist es, die Installation externer
Batterieschränke oder Batterieracks zu vereinfachen. Das USV-
Batterieschalterangebot umfasst Modelle mit einem Hauptbatterietrenner und
Gehäuse, sowie Modelle, welche den Anschluss mehrerer Batterieschränke
oder Racks parallel unterstützen. In Multitrennerlösungen ist das Rating des
Haupttrenners auf die Leistung der USV abgestimmt, und spezielle
Batteriestrangtrenner können in der Größe mit oder ohne Redundanz angepasst
werden.

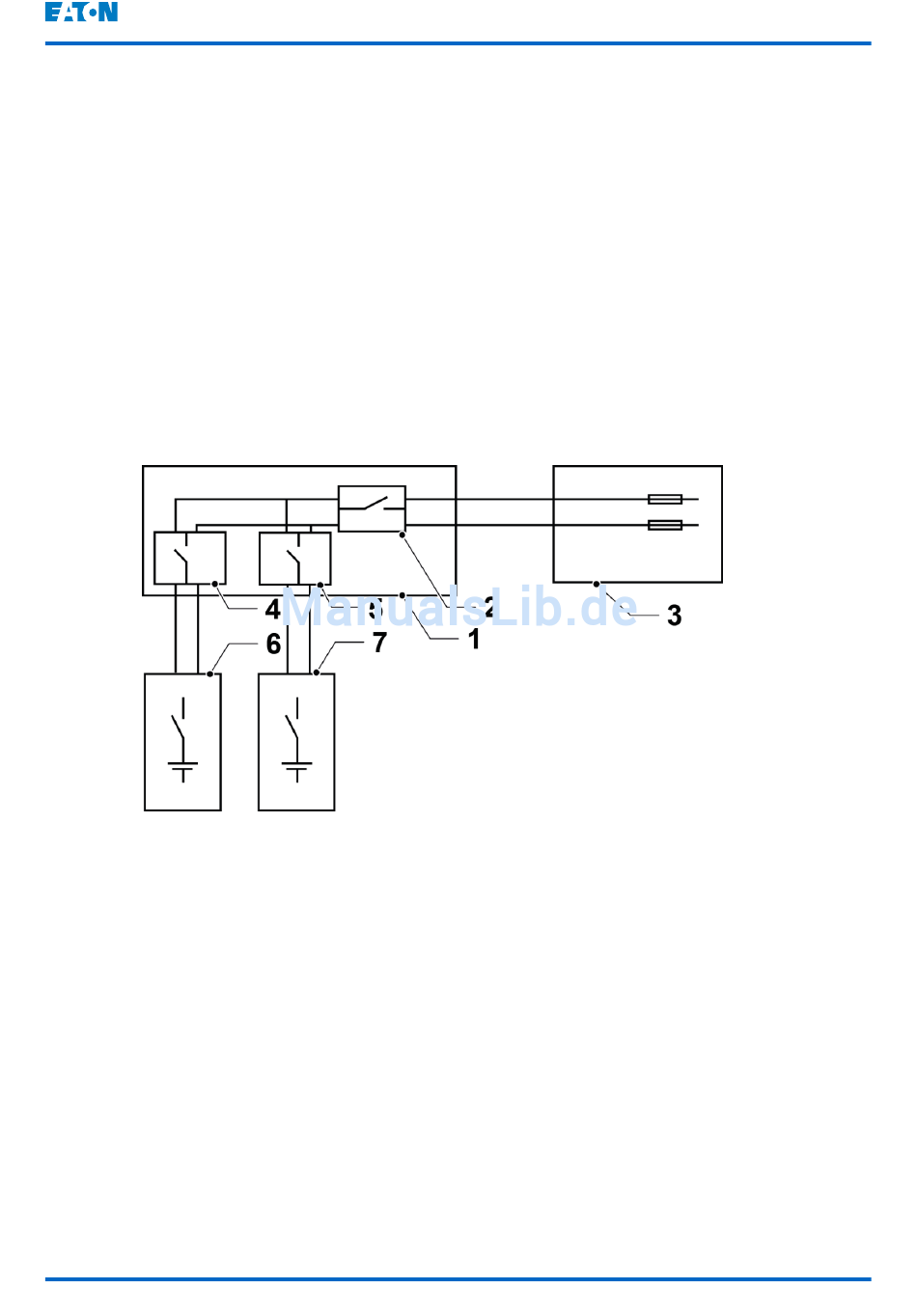

Abbildung 8. Externe Batterieschalter-Schaltdiagramm
1 Externer Batterieschalter
2 Trenner
3 USV
4 Strangtrenner 1
3.7
USV-Nennleistung
Die maximal erzielbare USV-Systemnennleistung hängt von der Größe des
USV-Schrankrahmens ab. Die Anzahl der UPM-Leistungsmodule bestimmt die
Nennleistung der USV. Sollte eine Erweiterungsmöglichkeit erforderlich sein,
dann sollte der statische Bypass des Systems entsprechend der künftigen
©
