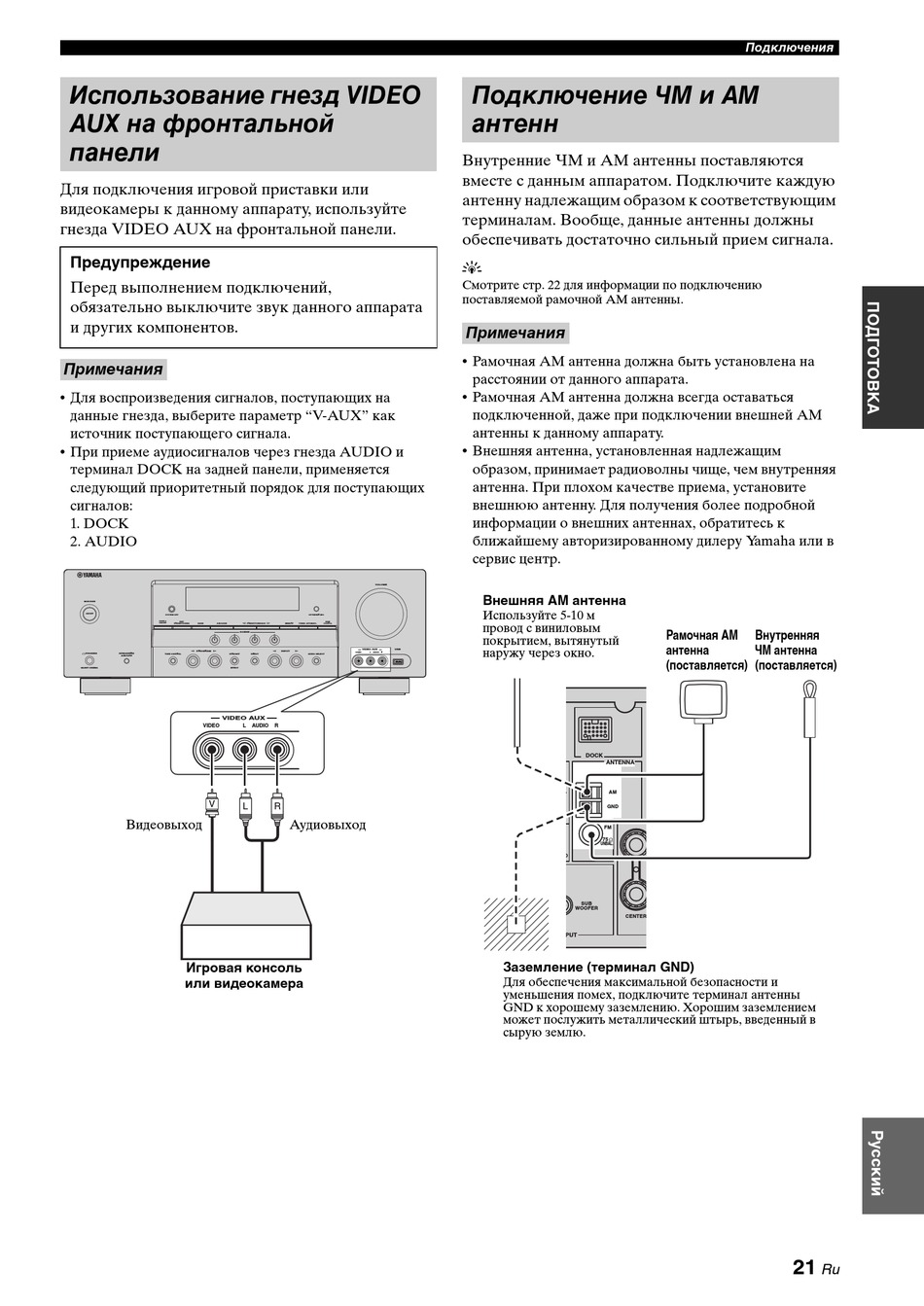

Использование гнезд VIDEO
AUX на фронтальной
панели
Для подключения игровой приставки или
видеокамеры к данному аппарату, используйте
гнезда VIDEO AUX на фронтальной панели.
Предупреждение
Перед выполнением подключений,
обязательно выключите звук данного аппарата
и других компонентов.
Примечания
• Для воспроизведения сигналов, поступающих на
данные гнезда, выберите параметр "V-AUX" как
источник поступающего сигнала.
• При приеме аудиосигналов через гнезда AUDIO и
терминал DOCK на задней панели, применяется
следующий приоритетный порядок для поступающих
сигналов:
1. DOCK
2. AUDIO
MAIN ZONE
ON/OFF
SYSTEM OFF
ZONE 2 EDIT
ON/OFF PRESET/TUNING BAND A/B/C/D/E
1 2
l PROGRAM h
PHONES SPEAKERS TONE CONTROL STRAIGHT
A/B/OFF
SILENT CINEMA EFFECT
VIDEO AUX
VIDEO
V
Видеовыход
Игровая консоль
или видеокамера
VOLUME
OPTIMIZER MIC
ZONE
l PRESET/TUNING/CH h MEMORY TUNING AUTO/MAN'L CONTROL
SCENE
3 4
VIDEO AUX USB
l INPUT h
VIDEO L AUDIO R
DIRECT AUDIO SELECT
L AUDIO R
L R
Аудиовыход
Подключение ЧМ и АМ
антенн
Внутренние ЧМ и АМ антенны поставляются
вместе с данным аппаратом. Подключите каждую
антенну надлежащим образом к соответствующим
терминалам. Вообще, данные антенны должны
обеспечивать достаточно сильный прием сигнала.
y
Смотрите стр. 22 для информации по подключению
поставляемой рамочной АМ антенны.
Примечания
• Рамочная АМ антенна должна быть установлена на
расстоянии от данного аппарата.
• Рамочная АМ антенна должна всегда оставаться
подключенной, даже при подключении внешней АМ
антенны к данному аппарату.
• Внешняя антенна, установленная надлежащим
образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом качестве приема, установите
внешнюю антенну. Для получения более подробной
информации о внешних антеннах, обратитесь к
ближайшему авторизированному дилеру Yamaha или в
сервис центр.
Внешняя АМ антенна
Используйте 5-10 м
провод с виниловым
покрытием, вытянутый
наружу через окно.
DOCK
ANTENNA ANTENNA
AM AM
GND GND
FM FM
75 75
UNBAL. UNBAL.
O
SUB
WOOFER
CENTER
PUT
Заземление (терминал GND)
Для обеспечения максимальной безопасности и
уменьшения помех, подключите терминал антенны
GND к хорошему заземлению. Хорошим заземлением
может послужить металлический штырь, введенный в
сырую землю.
Подключения
Рамочная АМ Внутренняя
антенна ЧМ антенна
(поставляется) (поставляется)
21
Ru
