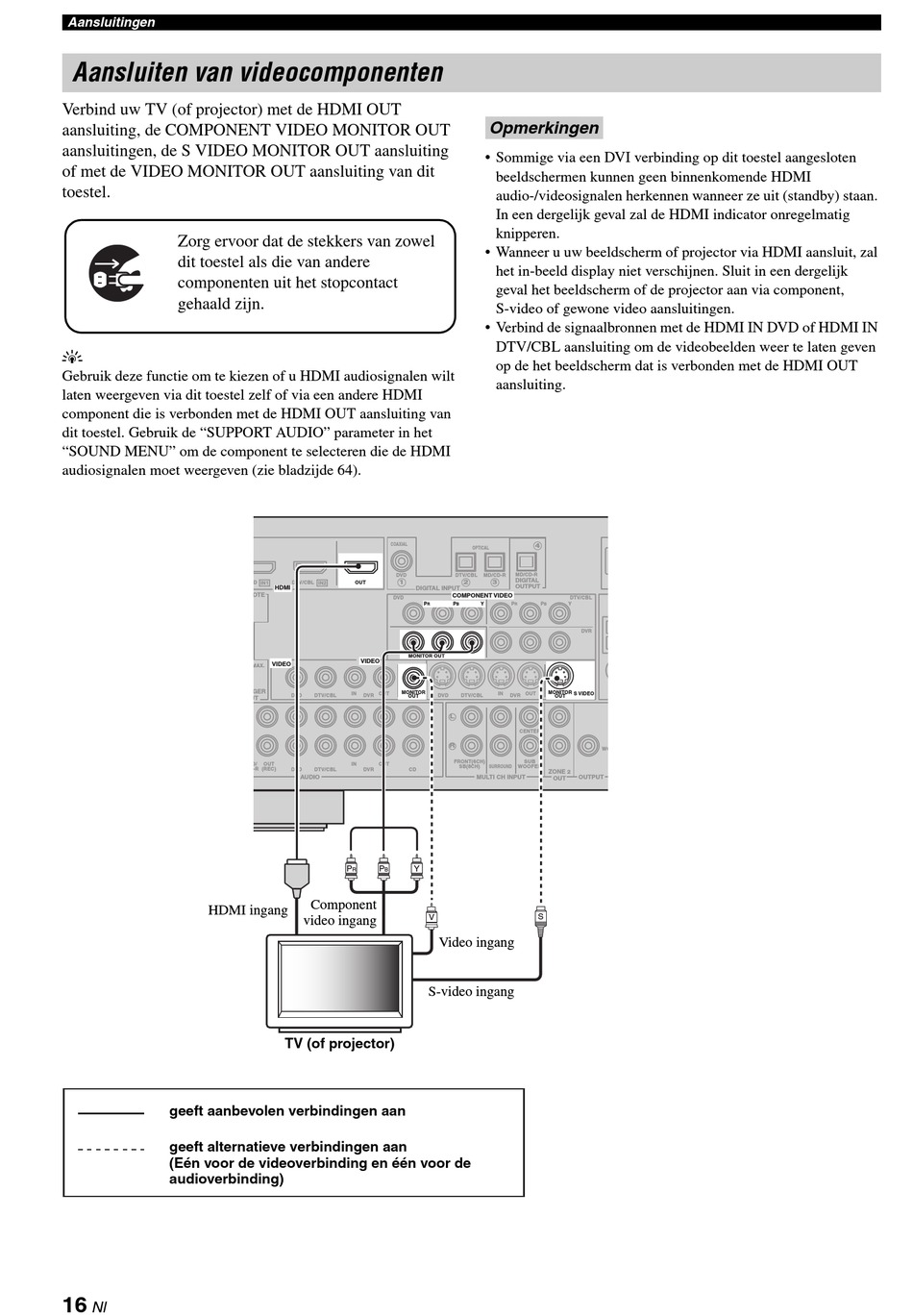

Aansluiten van videocomponenten

Verbind uw TV (of projector) met de HDMI OUT
aansluiting, de COMPONENT VIDEO MONITOR OUT
aansluitingen, de S VIDEO MONITOR OUT aansluiting
of met de VIDEO MONITOR OUT aansluiting van dit
toestel.
Zorg ervoor dat de stekkers van zowel
dit toestel als die van andere
componenten uit het stopcontact
gehaald zijn.
y
Gebruik deze functie om te kiezen of u HDMI audiosignalen wilt
laten weergeven via dit toestel zelf of via een andere HDMI
component die is verbonden met de HDMI OUT aansluiting van
dit toestel. Gebruik de "SUPPORT AUDIO" parameter in het
"SOUND MENU" om de component te selecteren die de HDMI
audiosignalen moet weergeven (zie bladzijde 64).
HDMI ingang
geeft aanbevolen verbindingen aan
geeft alternatieve verbindingen aan
(Eén voor de videoverbinding en één voor de
audioverbinding)
16
Nl
COAXIAL
DVD
VD IN1 DTV/CBL IN2 OUT OUT
HDMI HDMI DIGITAL INPUT
OTE
DVD
MONITOR OUT MONITOR OUT
VIDEO VIDEO
VIDEO VIDEO
MAX.
GER
MONITOR MONITOR
IN OUT
DVD DTV/CBL DVR
OUT OUT
UT
D/ OUT IN OUT
-R (REC)
DVD DTV/CBL DVR CD
AUDIO
P P Y
R B
Component
video ingang
TV (of projector)
Opmerkingen
• Sommige via een DVI verbinding op dit toestel aangesloten
beeldschermen kunnen geen binnenkomende HDMI
audio-/videosignalen herkennen wanneer ze uit (standby) staan.
In een dergelijk geval zal de HDMI indicator onregelmatig
knipperen.
• Wanneer u uw beeldscherm of projector via HDMI aansluit, zal
het in-beeld display niet verschijnen. Sluit in een dergelijk
geval het beeldscherm of de projector aan via component,
S-video of gewone video aansluitingen.
• Verbind de signaalbronnen met de HDMI IN DVD of HDMI IN
DTV/CBL aansluiting om de videobeelden weer te laten geven
op de het beeldscherm dat is verbonden met de HDMI OUT
aansluiting.
