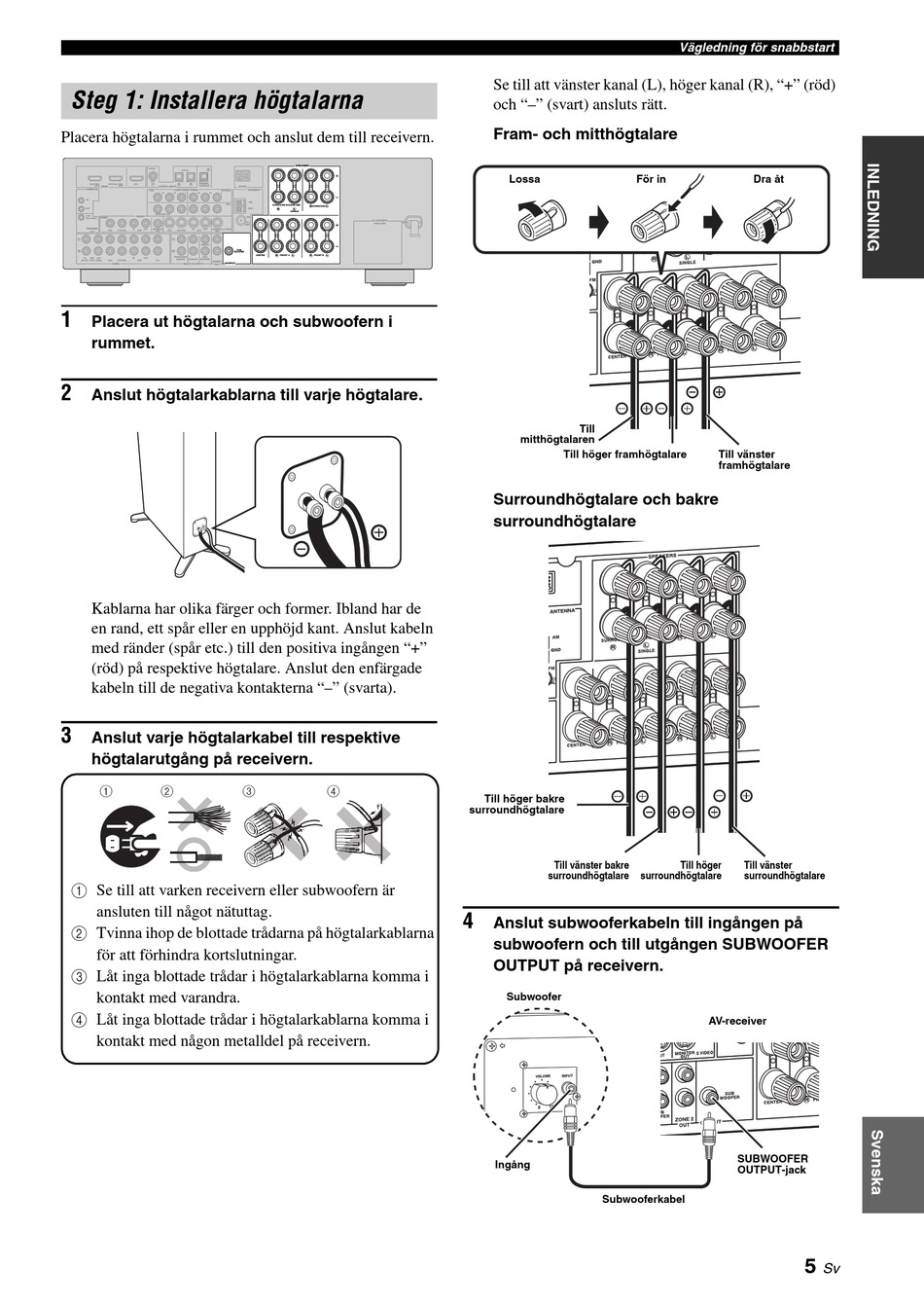

Steg 1: Installera högtalarna
Placera högtalarna i rummet och anslut dem till receivern.
COAXIAL
OPTICAL
DVD DTV/CBL MD/CD-R MD/CD-R
DIGITAL
DVD IN1 DTV/CBL IN2 OUT
OUTPUT
HDMI DIGITAL INPUT
REMOTE COMPONENT VIDEO
DVD DTV/CBL
P P Y P P Y
R B R B
IN
DVR
OUT
MONITOR OUT
+12V VIDEO
15mA MAX. VIDEO
TRIGGER MONITOR MONITOR
IN OUT IN OUT S VIDEO
DVD DTV/CBL DVR OUT DVD DTV/CBL DVR OUT
OUT
L L
CENTER
R R
WOOFER WOOFER
FRONT(6CH) SUB
IN MD/ OUT IN OUT
SB(8CH) SURROUND WOOFER
(PLAY) CD-R (REC)
DVD DTV/CBL DVR CD ZONE 2
AUDIO MULTI CH INPUT OUTPUT OUTPUT
OUT
1
Placera ut högtalarna och subwoofern i
rummet.
2
Anslut högtalarkablarna till varje högtalare.
Kablarna har olika färger och former. Ibland har de
en rand, ett spår eller en upphöjd kant. Anslut kabeln
med ränder (spår etc.) till den positiva ingången "+"
(röd) på respektive högtalare. Anslut den enfärgade
kabeln till de negativa kontakterna "–" (svarta).
3
Anslut varje högtalarkabel till respektive
högtalarutgång på receivern.
1 2
1 Se till att varken receivern eller subwoofern är
ansluten till något nätuttag.
2 Tvinna ihop de blottade trådarna på högtalarkablarna
för att förhindra kortslutningar.
3 Låt inga blottade trådar i högtalarkablarna komma i
kontakt med varandra.
4 Låt inga blottade trådar i högtalarkablarna komma i
kontakt med någon metalldel på receivern.
SPEAKERS SPEAKERS
DOCK
ANTENNA
AM
SURROUND BACK/BI-AMP SURROUND BACK/BI-AMP
R R SURROUND SURROUND L L
GND
R R L L
SINGLE
SINGLE
FM
AC OUTLETS
75
SWITCHED
UNBAL.
SUB SUB
R R L L R R L L
CENTER CENTER FRONT A FRONT A FRONT B FRONT B
3 4
Se till att vänster kanal (L), höger kanal (R), "+" (röd)
och "–" (svart) ansluts rätt.
Fram- och mitthögtalare
Lossa För in
Till
mitthögtalaren
Till höger framhögtalare
Surroundhögtalare och bakre
surroundhögtalare
Till höger bakre
surroundhögtalare
Till vänster bakre
surroundhögtalare
4
Anslut subwooferkabeln till ingången på
subwoofern och till utgången SUBWOOFER
OUTPUT på receivern.
Subwoofer
Ingång
Subwooferkabel
Vägledning för snabbstart
Dra åt
Till vänster
framhögtalare
Till höger Till vänster
surroundhögtalare surroundhögtalare
AV-receiver
SUBWOOFER
OUTPUT-jack
5
Sv
