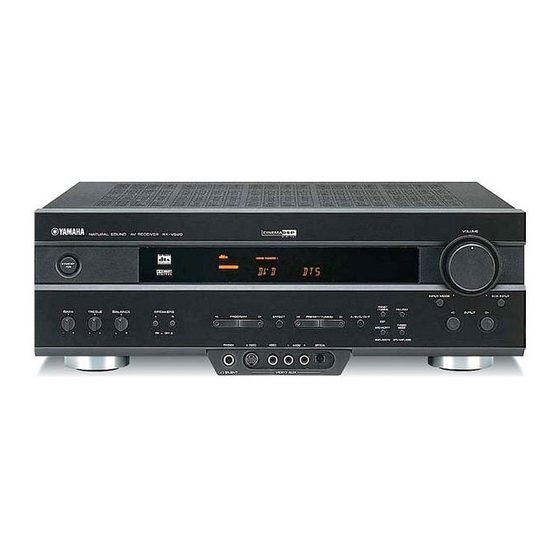

Yamaha RX-V520RDS Bedienungsanleitung

Yamaha RX-V520RDS Bedienungsanleitung

Natural sound av receiver
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 124
G B
RX-V520RDS
Natural Sound AV Receiver
Ampli-tuner audio-vidéo
OWNER'S MANUAL
MODE D'EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
Inhaltsverzeichnis

Fehlerbehebung
