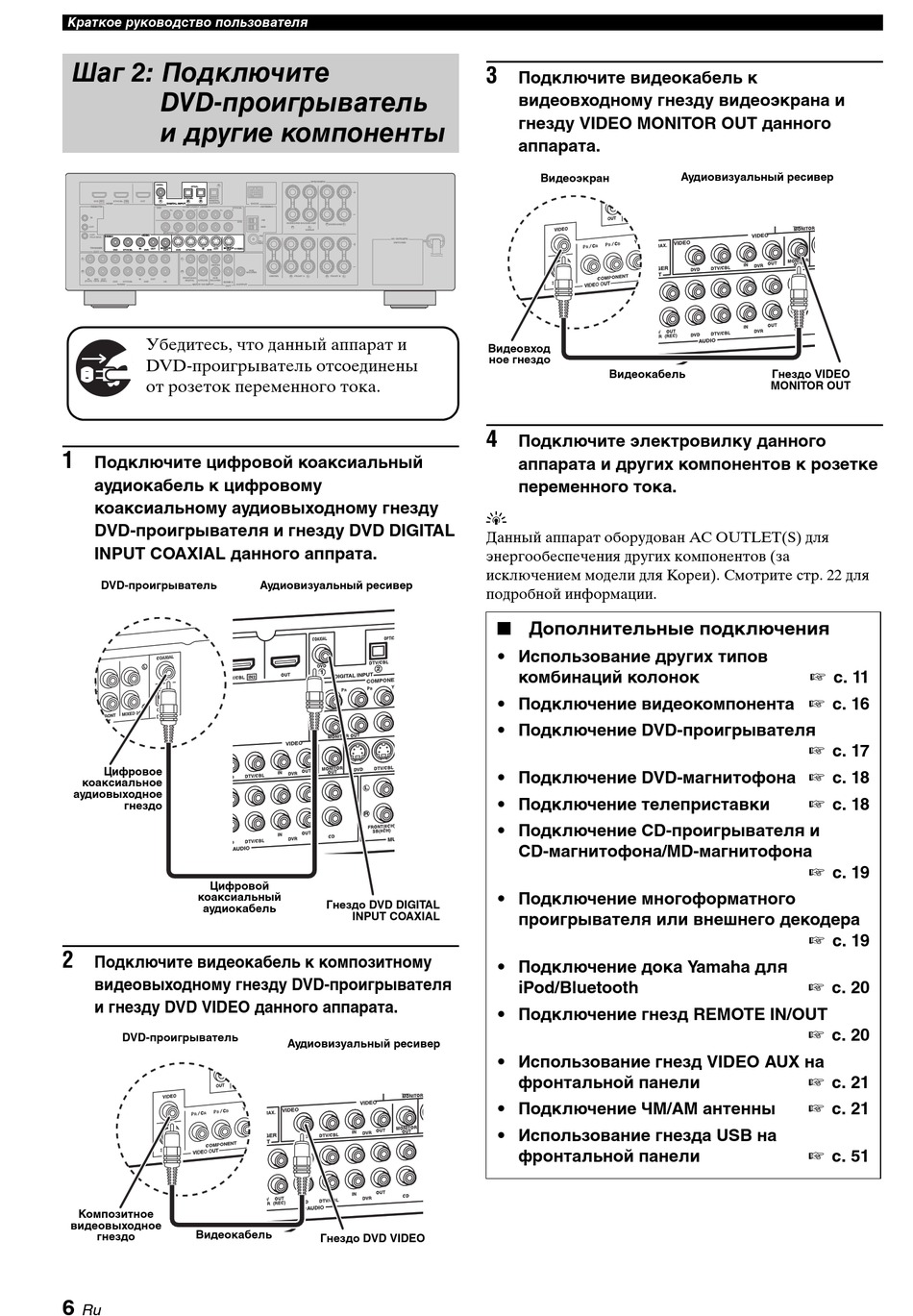

Краткое руководство пользователя
Шаг 2: Подключите
DVD-проигрыватель
и другие компоненты
COAXIAL COAXIAL
OPTICAL OPTICAL
DVD DVD DTV/CBL DTV/CBL CD CD MD/CD-R
DVD DTV/CBL OUT DIGITAL
IN1 IN2
OUTPUT
HDMI DIGITAL INPUT DIGITAL INPUT
REMOTE COMPONENT VIDEO
DVD DTV/CBL
P R P B Y P R P B Y
IN
OUT
MONITOR OUT
+12V VIDEO VIDEO
15mA MAX. VIDEO VIDEO
TRIGGER MONITOR MONITOR MONITOR MONITOR
IN IN OUT OUT IN IN OUT OUT S VIDEO S VIDEO
DVD DVD DTV/CBL DTV/CBL DVR DVR OUT OUT DVD DVD DTV/CBL DTV/CBL DVR DVR OUT OUT
OUT
L L
CENTER
R R
FRONT(6CH) SUB
IN MD/ OUT IN OUT
SB(8CH) SURROUND WOOFER
(PLAY) CD-R (REC)
DVD DTV/CBL DVR CD ZONE 2
AUDIO MULTI CH INPUT
OUT
Убедитесь, что данный аппарат и
DVD-проигрыватель отсоединены
от розеток переменного тока.
1
Подключите цифровой коаксиальный
аудиокабель к цифровому
коаксиальному аудиовыходному гнезду
DVD-проигрывателя и гнезду DVD DIGITAL
INPUT COAXIAL данного аппрата.
DVD-проигрыватель
Цифровое
коаксиальное
аудиовыходное
гнездо
Цифровой
коаксиальный
аудиокабель
2
Подключите видеокабель к композитному
видеовыходному гнезду DVD-проигрывателя
и гнезду DVD VIDEO данного аппарата.
DVD-проигрыватель
Композитное
видеовыходное
Видеокабель
гнездо
6
Ru
SPEAKERS
DOCK
ANTENNA
AM
DVR
SURROUND BACK/BI-AMP
R SURROUND L
GND R L
SINGLE
FM
AC OUTLETS
75
SWITCHED
UNBAL.
SUB
WOOFER
CENTER R FRONT A L R FRONT B L
OUTPUT
Аудиовизуальный ресивер
Гнездо DVD DIGITAL
INPUT COAXIAL
Аудиовизуальный ресивер
Гнездо DVD VIDEO
3
Подключите видеокабель к
видеовходному гнезду видеоэкрана и
гнезду VIDEO MONITOR OUT данного
аппарата.
Видеоэкран
Видеовход
ное гнездо
Видеокабель
4
Подключите электровилку данного
аппарата и других компонентов к розетке
переменного тока.
y
Данный аппарат оборудован AC OUTLET(S) для
энергообеспечения других компонентов (за
исключением модели для Кореи). Смотрите стр. 22 для
подробной информации.
■ Дополнительные подключения
• Использование других типов
комбинаций колонок
• Подключение видеокомпонента ☞ с. 16
• Подключение DVD-проигрывателя
• Подключение DVD-магнитофона ☞ с. 18
• Подключение телеприставки
• Подключение CD-проигрывателя и
CD-магнитофона/MD-магнитофона
• Подключение многоформатного
проигрывателя или внешнего декодера
• Подключение дока Yamaha для
iPod/Bluetooth
• Подключение гнезд REMOTE IN/OUT
• Использование гнезд VIDEO AUX на
фронтальной панели
• Подключение ЧМ/АМ антенны
• Использование гнезда USB на
фронтальной панели
Аудиовизуальный ресивер
Гнездо VIDEO
MONITOR OUT
☞ с. 11
☞ с. 17
☞ с. 18
☞ с. 19
☞ с. 19
☞ с. 20
☞ с. 20
☞ с. 21
☞ с. 21
☞ с. 51
