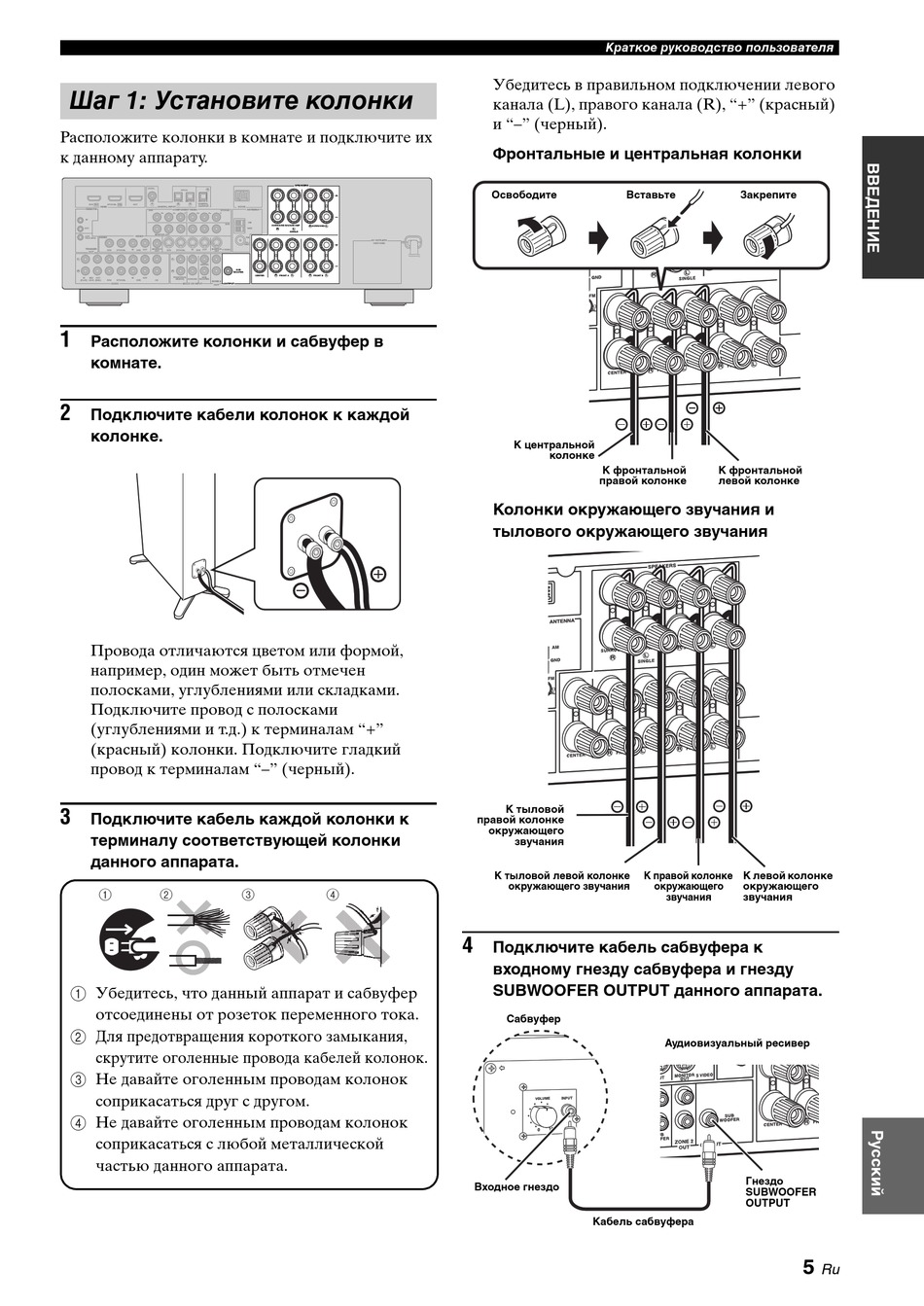

Шаг 1: Установите колонки
Расположите колонки в комнате и подключите их
к данному аппарату.
COAXIAL
OPTICAL
DVD DTV/CBL MD/CD-R MD/CD-R
DIGITAL
DVD IN1 DTV/CBL IN2 OUT
HDMI DIGITAL INPUT OUTPUT
REMOTE COMPONENT VIDEO
DVD DTV/CBL
P R P B Y P R P B Y
IN
DVR
OUT
MONITOR OUT
+12V VIDEO
VIDEO
15mA MAX.
TRIGGER
IN OUT MONITOR IN OUT MONITOR S VIDEO
DVD DTV/CBL DVR OUT DVD DTV/CBL DVR OUT
OUT
L L
CENTER
R R
WOOFER WOOFER
FRONT(6CH) SUB
IN MD/ OUT IN OUT
SB(8CH) SURROUND WOOFER
(PLAY) CD-R (REC) DVD DTV/CBL DVR CD
ZONE 2
AUDIO MULTI CH INPUT OUTPUT OUTPUT
OUT
1
Расположите колонки и сабвуфер в
комнате.
2
Подключите кабели колонок к каждой
колонке.
Провода отличаются цветом или формой,
например, один может быть отмечен
полосками, углублениями или складками.
Подключите провод с полосками
(углублениями и т.д.) к терминалам "+"
(красный) колонки. Подключите гладкий
провод к терминалам "–" (черный).
3
Подключите кабель каждой колонки к
терминалу соответствующей колонки
данного аппарата.
1 2
1 Убедитесь, что данный аппарат и сабвуфер
отсоединены от розеток переменного тока.
2 Для предотвращения короткого замыкания,
скрутите оголенные провода кабелей колонок.
3 Не давайте оголенным проводам колонок
соприкасаться друг с другом.
4 Не давайте оголенным проводам колонок
соприкасаться с любой металлической
частью данного аппарата.
SPEAKERS SPEAKERS
DOCK
ANTENNA
AM
SURROUND BACK/BI-AMP SURROUND BACK/BI-AMP
R R SURROUND SURROUND L L
GND R R L L
SINGLE SINGLE
FM
AC OUTLETS
75
SWITCHED
UNBAL.
SUB SUB
CENTER CENTER R R FRONT A FRONT A L L R R FRONT B FRONT B L L
3 4
Краткое руководство пользователя
Убедитесь в правильном подключении левого
канала (L), правого канала (R), "+" (красный)
и "–" (черный).
Фронтальные и центральная колонки
Освободите Вставьте
К центральной
колонке
К фронтальной
правой колонке
Колонки окружающего звучания и
тылового окружающего звучания
К тыловой
правой колонке
окружающего
звучания
К тыловой левой колонке
окружающего звучания
4
Подключите кабель сабвуфера к
входному гнезду сабвуфера и гнезду
SUBWOOFER OUTPUT данного аппарата.
Сабвуфер
Входное гнездо
Кабель сабвуфера
Закрепите
К фронтальной
левой колонке
К правой колонке К левой колонке
окружающего окружающего
звучания звучания
Аудиовизуальный ресивер
Гнездо
SUBWOOFER
OUTPUT
5
Ru
