Anschlüsse

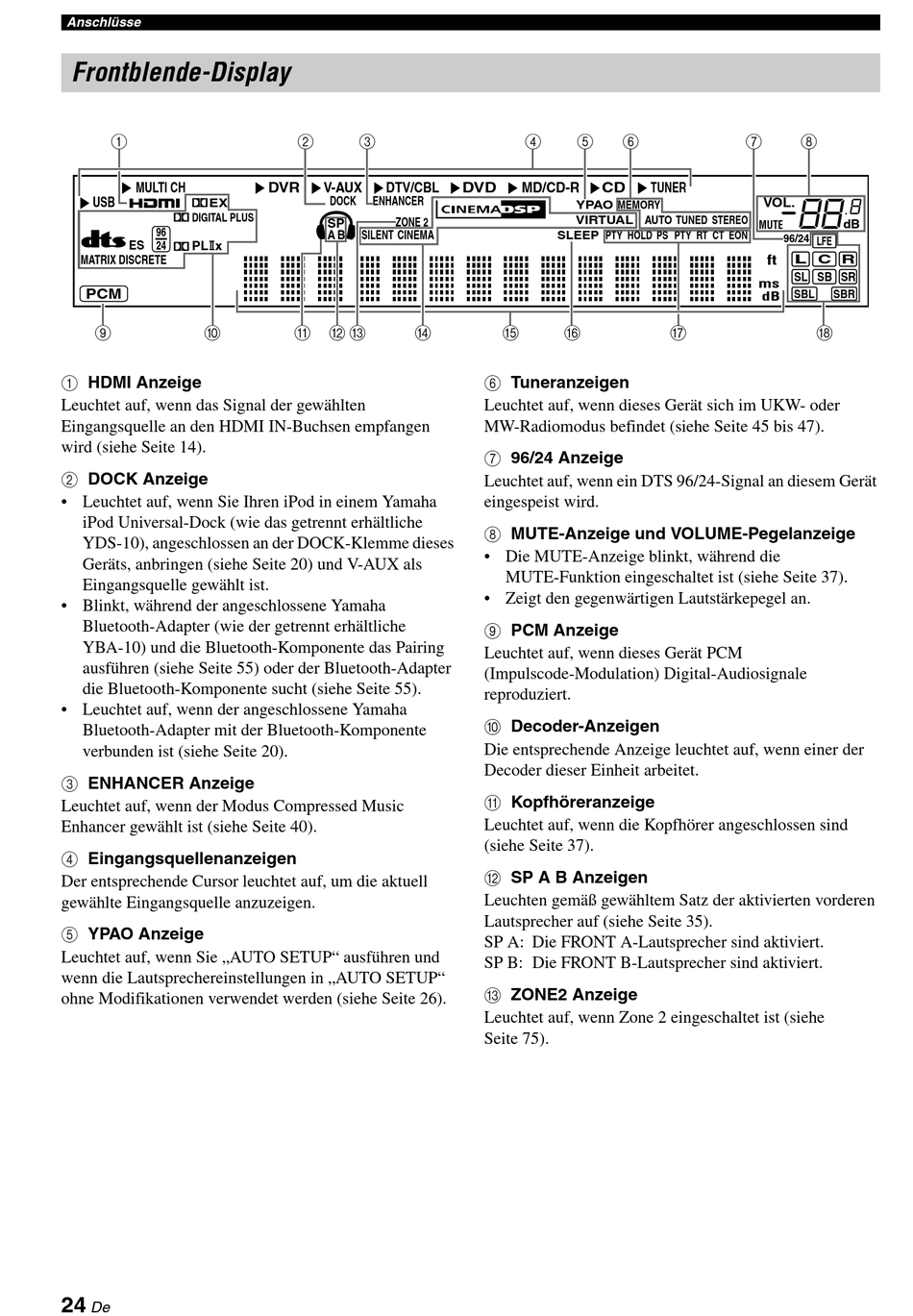

Frontblende-Display

1
MULTI CH
USB q
EX
q
DIGITAL PLUS
96
ES 24 q
PL x
MATRIX DISCRETE
PCM
9 0
1 HDMI Anzeige
Leuchtet auf, wenn das Signal der gewählten
Eingangsquelle an den HDMI IN-Buchsen empfangen
wird (siehe Seite 14).
2 DOCK Anzeige
• Leuchtet auf, wenn Sie Ihren iPod in einem Yamaha
iPod Universal-Dock (wie das getrennt erhältliche
YDS-10), angeschlossen an der DOCK-Klemme dieses
Geräts, anbringen (siehe Seite 20) und V-AUX als
Eingangsquelle gewählt ist.
• Blinkt, während der angeschlossene Yamaha
Bluetooth-Adapter (wie der getrennt erhältliche
YBA-10) und die Bluetooth-Komponente das Pairing
ausführen (siehe Seite 55) oder der Bluetooth-Adapter
die Bluetooth-Komponente sucht (siehe Seite 55).
• Leuchtet auf, wenn der angeschlossene Yamaha
Bluetooth-Adapter mit der Bluetooth-Komponente
verbunden ist (siehe Seite 20).
3 ENHANCER Anzeige
Leuchtet auf, wenn der Modus Compressed Music
Enhancer gewählt ist (siehe Seite 40).
4 Eingangsquellenanzeigen
Der entsprechende Cursor leuchtet auf, um die aktuell
gewählte Eingangsquelle anzuzeigen.
5 YPAO Anzeige
Leuchtet auf, wenn Sie „AUTO SETUP" ausführen und
wenn die Lautsprechereinstellungen in „AUTO SETUP"
ohne Modifikationen verwendet werden (siehe Seite 26).
24
De
2 3
DVR V-AUX DTV/CBL
DOCK ENHANCER
ZONE 2
SP
A B SILENT CINEMA
A B C D
4 5 6
DVD MD/CD-R CD
YPAO MEMORY
VIRTUAL AUTO
SLEEP PTY HOLD
E F
6 Tuneranzeigen
Leuchtet auf, wenn dieses Gerät sich im UKW- oder
MW-Radiomodus befindet (siehe Seite 45 bis 47).
7 96/24 Anzeige
Leuchtet auf, wenn ein DTS 96/24-Signal an diesem Gerät
eingespeist wird.
8 MUTE-Anzeige und VOLUME-Pegelanzeige
• Die MUTE-Anzeige blinkt, während die
MUTE-Funktion eingeschaltet ist (siehe Seite 37).
• Zeigt den gegenwärtigen Lautstärkepegel an.
9 PCM Anzeige
Leuchtet auf, wenn dieses Gerät PCM
(Impulscode-Modulation) Digital-Audiosignale
reproduziert.
0 Decoder-Anzeigen
Die entsprechende Anzeige leuchtet auf, wenn einer der
Decoder dieser Einheit arbeitet.
A Kopfhöreranzeige
Leuchtet auf, wenn die Kopfhörer angeschlossen sind
(siehe Seite 37).
B SP A B Anzeigen
Leuchten gemäß gewähltem Satz der aktivierten vorderen
Lautsprecher auf (siehe Seite 35).
SP A: Die FRONT A-Lautsprecher sind aktiviert.
SP B: Die FRONT B-Lautsprecher sind aktiviert.
C ZONE2 Anzeige
Leuchtet auf, wenn Zone 2 eingeschaltet ist (siehe
Seite 75).
7 8
TUNER
VOL.
TUNED STEREO
MUTE
PS PTY RT CT EON
96/24
LFE
ft L L C R
SL SB SR
ms
SBL
dB
G H
dB
SBR
