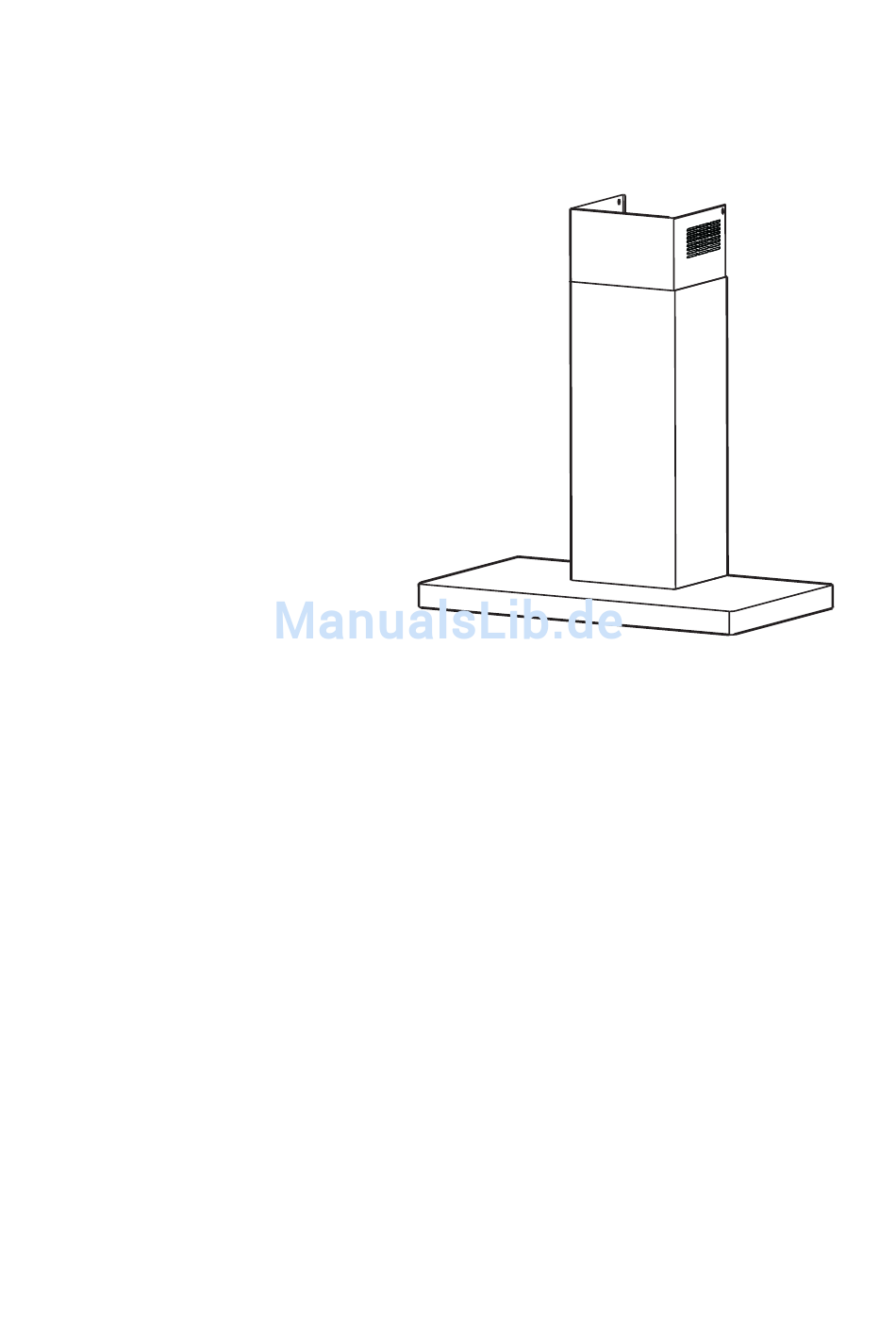

- Seite 1 Libretto di Istruzioni Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing...
-
Seite 2: Inhaltsverzeichnis
INDICE CONSIGLI E SUGGERIMENTI.............................. 3 CARATTERISTICHE................................4 INSTALLAZIONE ................................... 6 USO......................................9 MANUTENZIONE ................................10 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................12 CHARACTERISTICS ................................13 INSTALLATION..................................15 USE ...................................... 18 MAINTENANCE ................................... 19 SOMMAIRE CONSEILS ET SUGGESTIONS............................21 CARACTERISTIQUES................................. 22 INSTALLATION..................................24 UTILISATION .................................. -
Seite 3: Consigli E Suggerimenti
CONSIGLI E SUGGERIMENTI Questo libretto di istruzioni per l'uso è previsto per più versioni dell' apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. INSTALLAZIONE • Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte. -
Seite 4: Caratteristiche
CARATTERISTICHE Componenti Rif. Q.tà Componenti di Prodotto 14.1 Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri 12a 7.2.1 Camino Telescopico formato da: Camino Superiore Camino Inferiore Griglia Direzionata ø 125 mm Flangia di Riduzione ø 150-120 mm Flangia con Valvola 14.1 Prolunga Raccordo Uscita Aria Raccordo Uscita Aria... - Seite 5 Ingombro Min. Min. 650mm 650mm...
- Seite 6 INSTALLAZIONE Foratura Parete e Fissaggio Staffe 7.2.1 Tracciare sulla Parete: • una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa; • una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura. •...
- Seite 7 Montaggio Cor o Cappa • Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa. • Agganciare il Corpo Cappa alle Viti 12a. • Serrare definitivamente le Viti 12a di supporto. •...
-
Seite 8: Connessione Elettrica
USCITA ARIA VERSIONE FILTRANTE 14.1 • Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo • Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite. • Assicurarsi che l’uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale ø... -
Seite 9: Quadro Comandi
Quadro comandi Tasto Funzione Spegne il Motore. I Leds di indicazione della Velocità del motore si spengono. Premuto per 5 Secondi Attiva / Disattiva la modalità Tutti i Led si accendono ciclicamente eseguono una sequenza di Blocco Tastiera. accensione. Attiva la prima velocità. I Leds di prima velocità... - Seite 10 MANUTENZIONE TELECOMANDO (OPZIONALE) Questo apparecchio può essere comandato per mezzo di un tele- comando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA (non incluse). • Non riporre il telecomando in prossimità di fonti di calore. • Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori.
-
Seite 11: Sostituzione Lampade
Filtri antiodore al Carbone attivo (Versione Filtrante) Il Filtro antiodore al Carbone attivo è presente solo sulle Cappe in Versione Filtrante, ha la funzione di trattenere gli odori del flusso d’aria che lo attraversa fino a raggiungere la saturazione. Non è lavabile e non è rigenerabile, va sostituito quando sul display lampeggia il Led 24H o almeno ogni 4 mesi. -
Seite 12: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. - Seite 13 CHARACTERISTICS Components Ref. Q.ty Product Components 14.1 Hood Body, complete with: Controls, Light, Blower, Filters 12a 7.2.1 Telescopic Chimney comprising: Upper Section Lower Section Directioned grid ø 125 mm Reducer Flange ø 150-120 mm Damper 14.1 Air Outlet Connection Extension Air Outlet Connection Ref.
- Seite 14 Dimensions Min. Min. 650mm 650mm 1 14...
- Seite 15 INSTALLATION Wall drilling and bracket fixing 7.2.1 Wall marking: • Draw a vertical line on the supporting wall up to the ceiling, or as high as practical, at the centre of the area in which the hood will be installed. •...
- Seite 16 Mounting the hood body • Before attaching the hood body, tighten the two screws Vr located on the hood body mounting points. • Hook the hood body onto the screws 12a. • Fully tighten support screws 12a. • Adjust screws Vr to level the hood body. •...
-
Seite 17: Electrical Connection
RECIRCULATION VERSION AIR OUTLET 14.1 • Insert the connection extension pieces laterally 14.1 in connec- tion 15. • Insert the Connector 15 into the Support bracket 7.3 and fix it with a screw. • Make sure that the outlet of the extension pieces 14.1 is hori- zontally and vertically aligned with the chimney outlets. -
Seite 18: Control Panel
Control panel Button Function Turns the Motor off. The Leds indicating the Speed of the motor turn off. Enables / Disables Keyboard Lock mode if pressed and All the Leds light up in cycle. held for 5 seconds. Activates speed one. The Leds indicating Speed one and Motor Off turn on. - Seite 19 MAINTENANCE REMOTE CONTROL (OPTIONAL) The appliance can be controlled using a remote control powered by a 1.5 V carbon-zinc alkaline batteries of the standard LR03- AAA type (not included). • Do not place the remote control near to heat sources. •...
-
Seite 20: Light Replacement
Activated Charcoal Filter (Recirculation Version) The Activated Charcoal Filter is only present on the Hoods in Recirculation version, and has the job of retaining smells in the flow of air that passes over it, until reaching saturation. This cannot be washed or regenerated, and must be changed when the 24H led on the display starts to flash, or at least once every 4 months. -
Seite 21: Conseils Et Suggestions
CONSEILS ET SUGGESTIONS La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. INSTALLATION • Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. -
Seite 22: Caracteristiques
CARACTERISTIQUES Composants Réf. Q.té Composants de Produit 14.1 Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur,Filtres 12a 7.2.1 Cheminée Télescopique formée de : Cheminée Supérieure Cheminée Inférieure Grille en Direction Sortie Air Flasque de Réduction ø 150-120 mm Buse avec clapet 14.1 Rallonge Raccord Sortie Air Raccord Sortie Air... - Seite 23 Encombrement Min. Min. 650mm 650mm 2 23...
-
Seite 24: Installation
INSTALLATION Perçage Paroi et Fixation Brides 7.2.1 Tracer sur la paroi: • une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte; • une ligne horizontale à 650 mm min. au-dessus du plan de cuisson. •... - Seite 25 Montage Corps Hotte • Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte. • Accrocher le corps hotte aux vis 12a prévues à cet effet. • Serrer définitivement les vis 12a de support. •...
-
Seite 26: Branchement Electrique
SORTIE AIR VERSION FILTRANTE 14.1 • Insérer latéralement les rallonges raccord 14.1 sur le raccord • Placer le raccord 15 dans l’étrier de soutien 7.3 en le fixant avec une vis. • S’assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu’en vertical. -
Seite 27: Utilisation
UTILISATION Tableau des commandes Touche Fonction Coupe le moteur. Les leds d’indication de la vitesse du moteur s’éteignent. Appuyer pendant 5 secondes pour activer/désactiver le Toutes les leds s’éclairent cycliquement et effectuent une séquence mode de verrouillage du clavier. d’allumage. Active la première vitesse. -
Seite 28: Entretien
ENTRETIEN TELECOMMANDE (FOURNIE SUR DEMANDE) Il est possible de commander cet appareil au moyen d’une télé- commande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris). • Ne pas ranger la télécommande à proximité de sources de cha- leur. - Seite 29 Filtres anti-odeur à charbon actif (version filtrante) Le filtre anti-odeur à charbon actif est uniquement présent sur les hottes en version filtrante. Il a pour fonction de retenir les odeurs du flux d’air qui le traverse jusqu’à ce qu’il atteigne la saturation.
-
Seite 30: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. •... -
Seite 31: Charakteristiken
CHARAKTERISTIKEN Komponenten Pos. Produktkomponenten 14.1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filter 12a 7.2.1 Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Flansch mit Ruckstauklappe 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Bügel für Anschlusshalter Dübel Schrauben 4,2 x 44,4... - Seite 32 Platzbedarf Min. Min. 650mm 650mm 3 32...
-
Seite 33: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • Eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll; • Eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche. •... -
Seite 34: Anschlüsse
Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper-Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. •... -
Seite 35: Anschluss Der Umluftversion
ANSCHLUSS DER UMLUFTVERSION 14.1 • Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen. • Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren. • Überprüfen, ob die Verlängerungen 14.1 mit den entsprechen- den Kaminstutzen sowohl horizontal wie auch vertikal über- einstimmen. -
Seite 36: Bedienung
BEDIENUNG Schalttafel Taste Funktion Stellt den Motor ab. Die LEDs, welche die Drehzahl des Motors angeben, gehen aus. Aktiviert/Deaktiviert bei 5 Sekunden langem Drücken den Alle LEDs schalten sich nacheinander mit einer bestimmten Modus Tastatursperre. Reihenfolge ein. Schaltet die erste Betriebsgeschwindigkeit ein. Die LEDs der ersten Betriebsgeschwindigkeit und Motor Off schalten sich ein. -
Seite 37: Wartung
WARTUNG FERNBEDIENUNG (OPTION) Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standard- typs LR03-AAA versorgt wird (nicht mitgeliefert). • Die Fernbedienung nicht in die Nähe von Hitzequellen legen. • Batterien müssen vorschriftsmäßig entsorgt werden. Metallfettfilter Die Fettfilter sind spülmaschinengeeignet und müssen gewaschen werden, sobald die LED 24H blinkt, oder mindestens alle 2 Mo-... -
Seite 38: Auswechseln Des Aktivkohle-Geruchsfilters
Aktivkohle-Geruchsfilter (Umluftversion) Der Aktivkohlefilter ist nur an Umluftversionen der Abzugshauben vorhanden und hat die Aufgabe die Gerüche des durchfließenden Luftstroms zurückzuhalten. Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED 24H blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist. -
Seite 39: Adviezen En Suggesties
ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. INSTALLATIE • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties. -
Seite 40: Eigenschappen
EIGENSCHAPPEN Onderdelen Ref. Productonderdelen 14.1 Wasemkap compleet met:Bedieningen, Licht, Ventilat- orgroep, Filters 12a 7.2.1 Telescopische Schouw Bestaande uit: Bovenstuk Onderstuk Richtingrooster luchtuitlaat Reductieflens ø 150-120 mm Toom met Klep 14.1 Verlengstuk Verbindingsstuk Luchtuitlaat Verbindingsstuk Luchtuitlaat Ref. Installatieonderdelen 7.2.1 Bevestigingsbeugels Bovenstuk van de Schouw Draagbeugel verbindingsstuk Pluggen Schroeven 4,2 x 44,4... - Seite 41 Buitenafmetingen Min. Min. 650mm 650mm 4 41...
-
Seite 42: Installatie
INSTALLATIE Boren van gaten in de wand en bevestiging van de draagbeugels 7.2.1 Trek de volgende lijnen op de wand: • een verticale lijn tot aan het plafond of tot aan de bovenlimiet, in het midden van de zone waar u de wasemkap wilt installeren;... - Seite 43 Montage van de Wasemkap • Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die zich op de bevestigingspunten van de wasemkap bevinden, aanhalen. • Haak de wasemkap vast aan de schroeven 12a. • De dragende schroeven 12a definitief aanhalen. •...
-
Seite 44: Elektrische Aansluiting
LUCHTUITLAAT FILTERVERSIE 14.1 • Monteer de verlengstukken van het verbindingsstuk 14.1 zijde- lings op het verbindingsstuk 15. • Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren. • Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal corres- ø... -
Seite 45: Gebruik
GEBRUIK Bedieningspaneel Toets Functie Zet de motor uit. De leds die de snelheid van de motor aanduiden gaan uit. Als deze toets 5 seconden ingedrukt wordt gehouden, wordt de Alle leds gaan cyclisch na elkaar branden. toetsenblokkering in-/uitgeschakeld. Schakelt de eerste snelheid in. De leds van de eerste snelheid en Off motor gaan branden. -
Seite 46: Onderhoud
ONDERHOUD AFSTANDSBEDIENING (OPTIE) Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA (niet inbegrepen). • Bewaar de afstandsbediening niet in de buurt van warmtebron- nen. • De batterijen mogen na gebruik niet in het milieu terechtko- men, gooi ze in de hiervoor bestemde afvalbakken. -
Seite 47: Vervangen Van De Lampen
Geurfilters met actieve koolstof (Model met luchtcirculatie) Het geurfilter met actieve koolstof is alleen aanwezig op afzuigkappen met luchtcirculatie en heeft de functie om de geuren in de luchtstroom die door het filter gaat vast te houden tot het verzadigd is. Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen wanneer de led 24H op het display knippert of in elk geval om de 4 maanden. - Seite 48 436005820_ver1...
