SORTIE AIR VERSION FILTRANTE
• Insérer latéralement les rallonges raccord 14.1 sur le raccord
15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant
avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au
niveau des bouches de la cheminée aussi bien en horizontal
qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un
tube rigide ou flexible de ø 150 mm, selon le choix de
l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur
bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que
le connecteur du câble d'alimentation soit bien branché dans la
prise du diffuseur.
Cheminée supérieure
• Elargir légèrement les deux bords latériaux, et les accrocher
derrières les brides 7.2.1 ; refermer
jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis
12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au ni-
veau des bouches de la cheminée.
Cheminée inférieure
• Elargir légèrement les deux bords latériaux de la Cheminée et
les accrocher entre la Cheminée supérieure et la paroi; refermer
jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps
hotte, à l'aide des deux 2 vis 12c fournies.
FR

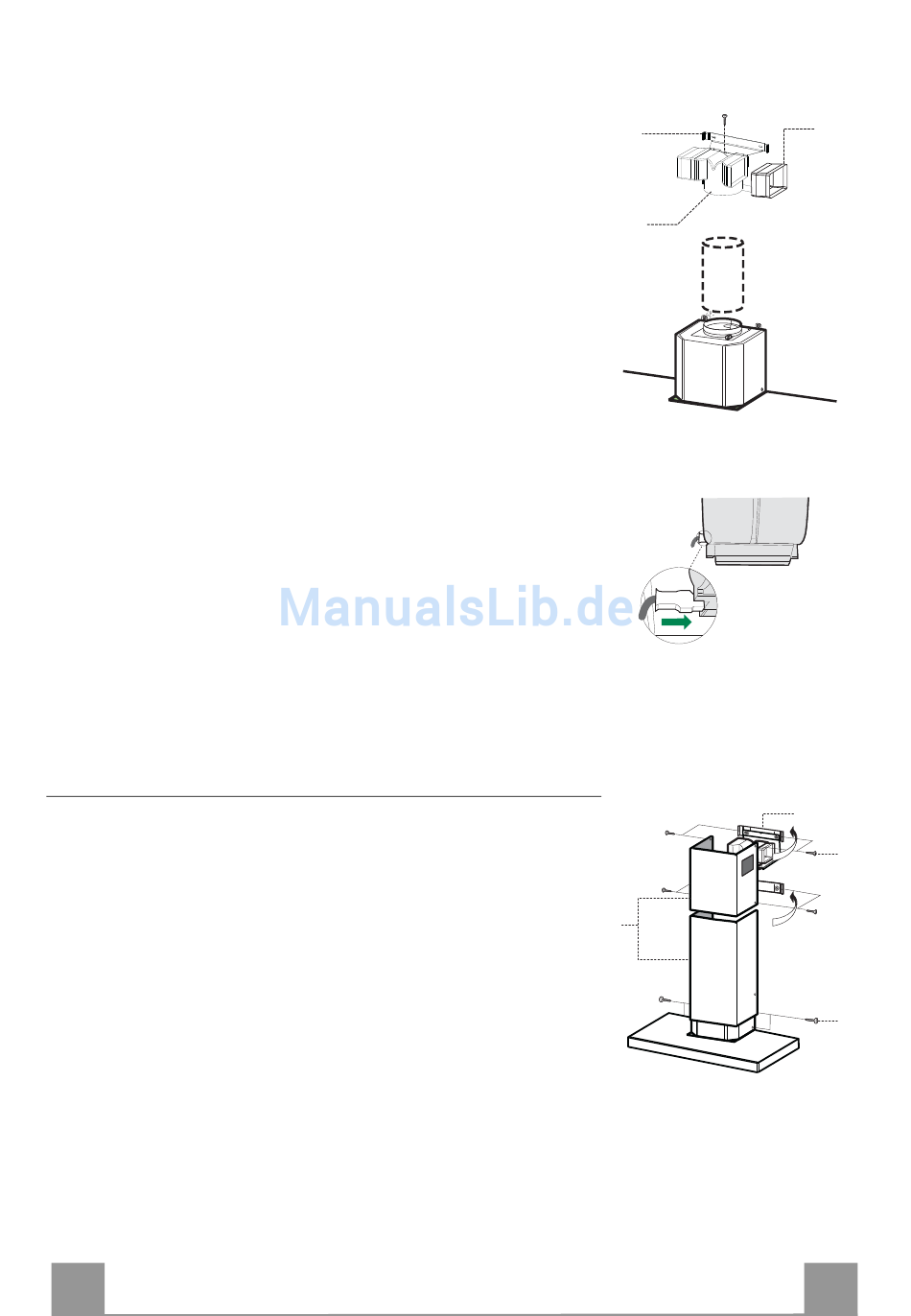

Montage Cheminée
14.1
7.3
15
ø 150
7.2.1
2.1
2
2.2
12c
12c
2 26
