ROBLIN Opera 2 Bedienungsanleitung Seite 25

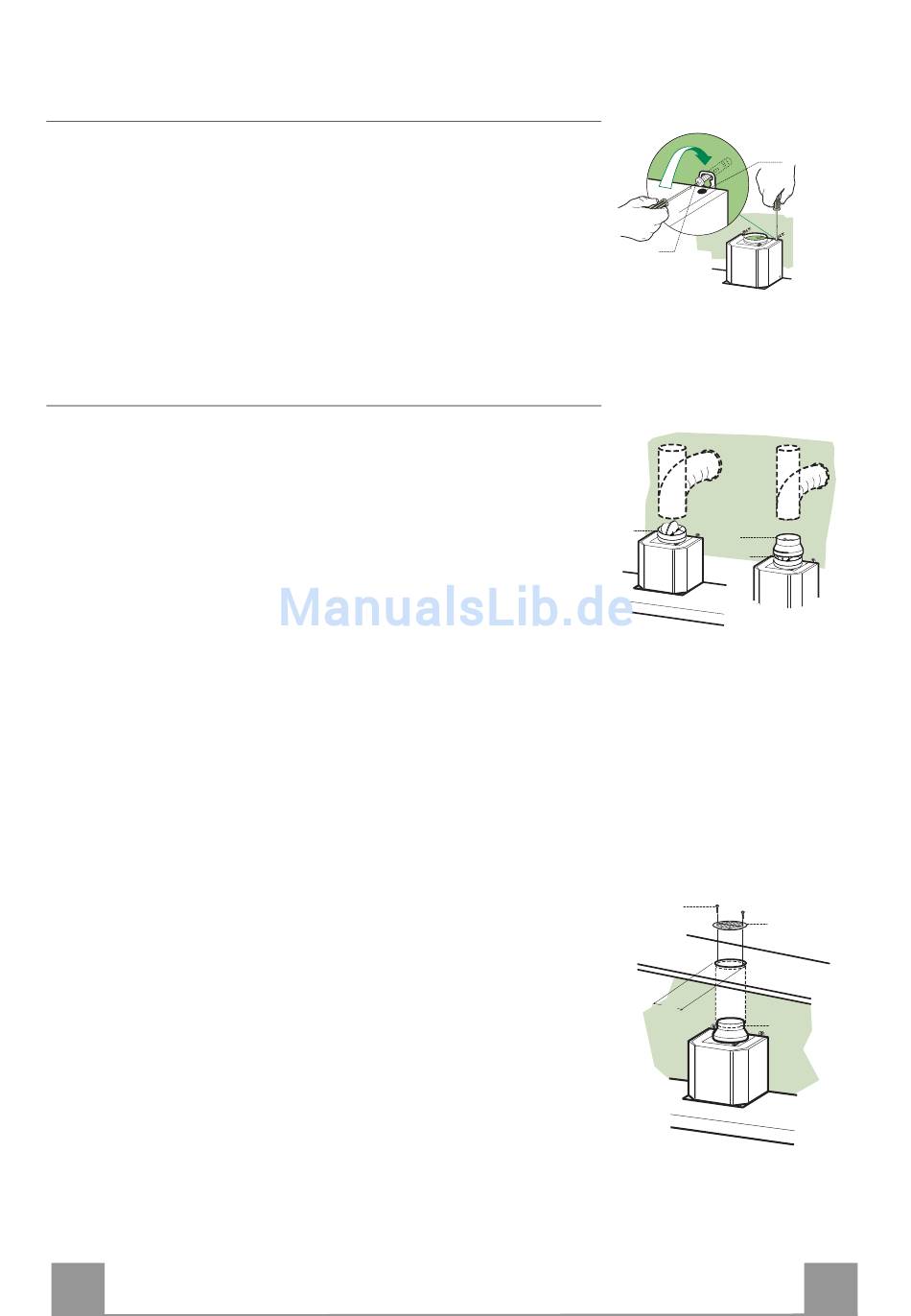

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les
points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotte.
• Si cela est jugé nécessaire, il est possible de fixer la hotte au mur au
moyen de chevilles et vis supplémentaires qu'il faudra placer de
l'intérieur du corps de la hotte.
SORTIE AIR VERSION ASPIRANTE
En cas d'installation en version aspirante, brancher la hotte à la
tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120
mm, au choix de l'installateur.
Branchement avec un tube de ø150
• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau néces-
saire n'est pas fourni.
Branchement avec un tube de ø120
• Insérer le flasque de réduction 9 sur la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériau néces-
saire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.
SORTIE AIR VERSION FILTRANTE
• Percer un trou de ø 125 mm. sur l'éventuelle Tablette qui se
trouve au-dessus de la Hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la
hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se
trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou
flexible de ø120 mm.
• Fixer le tube par des colliers appropriés. Le matériau néces-
saire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide
de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.
FR
Montage Corps Hotte
Branchements
Vr
12a
ø 150 ø 120
10
9
10
12e
8
ø 125
9
