Inhaltszusammenfassung für ROBLIN Premium 610

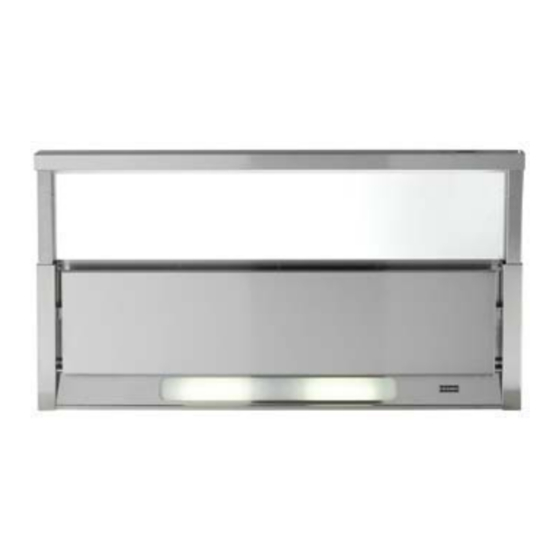

- Seite 1 Istruzioni per l’uso e l’installazione Cappa Instructions for use and installation Cooker Hood Mode d’emploi et installation Hotte de Cuisine Bedienungsanleitung und Einrichtung Dunstabzugshaube Instructies voor het gebruik en installeren Dampkap Premium 610 - 910...
-
Seite 3: Inhaltsverzeichnis
Libretto di Istruzioni INDICE CONSIGLI E SUGGERIMENTI.............................. . 3 CARATTERISTICHE................................4 INSTALLAZIONE ..................................6 USO......................................8 MANUTENZIONE .................................. . 9 Instructions Manual INDEX RECOMMENDATIONS AND SUGGESTIONS ........................11 CHARACTERISTICS ................................12 INSTALLATION..................................14 USE ......................................16 MAINTENANCE ...................................17 Manuel d’Instructions SOMMAIRE CONSEILS ET SUGGESTIONS............................19 CARACTERISTIQUES.................................20 INSTALLATION..................................22... -
Seite 28: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Das Gerät darf nur vom Fachpersonal angeschlossen werden. • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsach- gemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. -
Seite 29: Charakteristiken
CHARAKTERISTIKEN Platzbedarf Ø150 0-170 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse-gruppe, Filter Befestigungswinkelmaße Flansch ø 150 mm Abdeckprofil Pos. Montagekomponenten Schrauben 4 x 16 Schrauben M5 x 16 Schrauben 3,5 x 9,5 Dokumentation Bedienungsanleitung... - Seite 30 Ø150 0-170...
-
Seite 31: Montage
M ONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube Montage und Anschluß müssen von einem qualifizierten Installateur* durchgeführt werden. (*) Wenn diese Bedingung nicht eingehalten wird, wird die Garantie des Herstellers, sowie jeder Anspruch im Falle eines Unfalles aufgehoben. Achtung ! Bitte beachten Sie bei der Montage das Gewicht der kompletten Dunstesse. Die Tragfä- higkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs-oder Stabilisie- rungselementen hergestellt werden. -
Seite 32: Anschlüsse - Anschluss In Abluftversion
• In das über der Haube vorhandene Bord ein Loch bohren. • Die 2 Winkeln mit den gelieferten Schrauben fixieren. 15 min. - 30 Max. X = Epaisseur porte Achtung : die Lage der Winkel kann (entsprechen der Lage der 30 mm breiten Band) leicht geändert sein. -
Seite 33: Bedienung
BEDIENUNG Bedienfeld TASTE FUNKTIONEN T1 Motor ON/OFF Schaltet den Gebläsemotor ein und aus. Auf dem Display wird die zuvor eingestellte Geschwindigkeitsstufe angezeigt. T2 Geschwindigkeit - Erhöht die Geschwindigkeit des Motors: V3 → V2 → V1 T3 Geschwindigkeit + Verringert die Geschwindigkeit des Motors: V1 → V2 → V3 T4 Intensivstufe Aktiviert die I ntensivstufe v on jeder G eschwindigkeitsstufe a us oder bei ausgeschaltetem Motor. -
Seite 34: Wartung
WARTUNG Reinigung des Luftleitblechs • Das L uftleitblech durc h be tätigen de r be iden Dre hknöpfe öf f- nen und hinten an den Scharnieren durch leichtes anheben aus- haken. • Das Luftleitblech darf keinesfalls im Geschirrspüler gewaschen werden. •... -
Seite 35: Geruchs Lter (Umluftversion)
Geruchs lter (Umluftversion) AKTIVKOHLE-GERUCHSFILTER - FILTERAUSTAUSCH • Sie k önnen w eder g ewaschen no ch w iederver-wendet w erden und s ind a lle 4 B etriebsmonatebzw. be i s tarkem Eins atz a uch häufiger auszutauschen. • Den C onfort Panel m it de n e ntsprechenden D rehknöpfen öf f- nen. - Seite 44 LIGHT BLUE - BLEU CLAIR - HELL BLAU PINK - ROSE - ROSA PURPLE - MAUVE - MALVER FARBIG WHITE - BLANC - WEISS YELLOW - JAUNE - GELB PREMIUM 610 & 910 depuis : Mars 2011 ( From) 3S_PREMIUM_910_610_V2011-03 Page 1/1...
-
Seite 45: Electrical Connection
The wires in this mains ELECTRICAL CONNECTION lead are coloured in ELECTRICAL REQUIREMENTS accordance with the Any permanent electrical installation must comply following code: with the latest I.E.E. Regulations and local Electricity Green & Yellow Earth Board regulations. For your own safety this should be Blue Neutral undertaken by a qualified electrician e.g. - Seite 47 Ø200 0-170 PREMIUM 910 SM...
- Seite 48 Ø200 0-170 PREMIUM 610 SM...
- Seite 49 Premium Premium L > 1000 mm L > 700 mm L = 900 mm L = 600 mm...
