Inhaltszusammenfassung für Auerswald COMfortel 3500
Seite 1
Inbetriebnahmeanleitung Commissioning Instructions VoIP-Systemtelefon und Standard-VoIP-Telefon VoIP System Telephone and Standard VoIP Telephone COMfortel 3500...
Telefon an einen PC anschließen ..................29 Telefon über den Konfigurationsmanager einrichten ............30 Anhang..........................32 Firmware-Update über USB-Stick durchführen..............32 Beschriftungsschild einlegen....................33 Telefon reinigen ........................33 Stichwortverzeichnis ......................63 Beschriftungsschilder ...................... 67 COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Seite 4
Configuring an Automatically Created Account as the Standard VoIP Account for an Auerswald PBX ........................53 Manually Creating and Configuring a Standard VoIP Account for an Auerswald PBX ..55 Creating and Configuring Accounts for VoIP Providers ............57 Connecting the Telephone to a PC ..................58 Configuring the Telephone via the Configuration Manager..........
Lassen Sie Reparaturen sofort und nur vom Fachmann ausführen. Wenden Sie sich an Ihre Elektrofachkraft oder direkt an den Hersteller. Berühren Sie die Steckkontakte nicht mit spitzen, metallischen und feuchten Gegenständen. Tragen Sie das Gerät nicht an den Anschlusskabeln. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Seite 6
Verwenden Sie zur Bedienung des Telefons Ihre Finger oder Fingernä- gel. Verwenden Sie auf keinen Fall Kugelschreiber, Bleistifte oder andere spitze Gegenstände auf dem Touchscreen. Drücken Sie nicht mit Gewalt auf den Touchscreen. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Hinweis: Kennzeichnet ergänzende Hinweise. Bestimmungsgemäße Verwendung Wichtig: Produkte von Auerswald sind nicht dafür ausgelegt und sollten daher nicht für lebenserhaltende Systeme und/oder Anwendungen inner- halb nuklearer Einrichtungen eingesetzt werden. Einem Einsatz unserer Produkte für solche Anwendungen muss zwingend eine auf den Einzelfall zugeschnittene schriftliche Zustimmung/Erklärung von Auerswald voraus-...
Seite 8

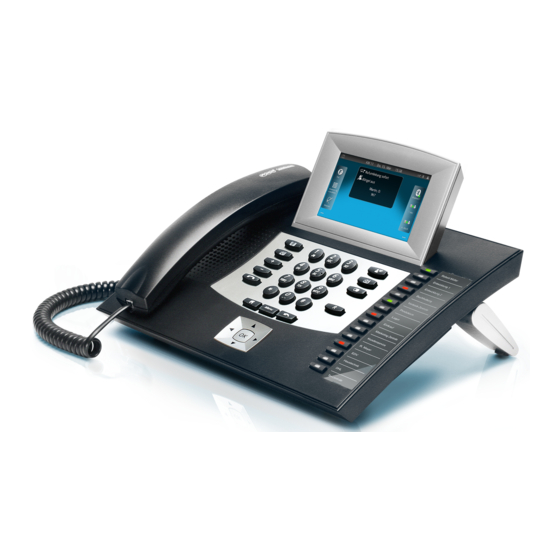

Wichtige Informationen Bei dem Gerät COMfortel 3500 handelt es sich um ein VoIP-Telefon, das in einem lokalen Netzwerk (LAN) als Auerswald-VoIP-Systemtelefon und/oder als Standard-VoIP-Telefon betrieben werden kann. Das Telefon kann bis zu 100 VoIP-Accounts verwalten, von denen ein einzelner als Systemtelefon-Account genutzt werden kann.
Buchse auf der Unterseite des Telefons entfernt werden. Mögliche Anzahl Telefone an Auerswald-TK-Anlagen TK-Anlage Max. Anzahl COMfortel 3500 bei Vollausbau der TK- Anlage COMpact 5010 VoIP COMpact 5020 VoIP COMmander Basic.2 (19") COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Entsorgung des Geräts. Wenn Sie möchten, dass wir Ihnen die Entsorgung abnehmen, senden Sie das Gerät an uns zurück. Unfreie Sendungen können wir leider nicht annehmen. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Inhalts, auch auszugsweise, ist nur mit unserer ausdrücklichen Genehmigung gestattet. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle Rechte vorbehalten. Auerswald GmbH & Co. KG, 38162 Cremlingen, 2012 Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. Android ist eine Marke von Google, Inc.
Ziehen Sie ggf. die Gehäusefüße vom Telefon und von den Tastenerweite- rungsmodulen ab. Abb. 1: Gehäusefüße abziehen Stecken Sie die Gehäusefüße in der gewünschten Stellung wieder auf. Hinweis: Die Füße können in drei verschiedenen Stellungen innerhalb des gekennzeichneten Bereichs aufgesteckt werden. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Montage ein leichtes Spiel, um Unebenheiten der Aufstellfläche auszugleichen. Weitere Tastenerweiterungsmodule: Stecken Sie jeweils den schmaleren Stecker (RJ-10) des Verbindungskabels in die mit gekennzeichnete Buchse auf der Unterseite des zuvor angeschlossenen Tastenerweite- rungsmoduls. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Warnung: Die Verwendung des falschen Steckernetzteils kann zu einem lebensgefährlichen elektrischen Schlag oder zur Beschädigung bzw. Zerstö- rung des Geräts führen: Verwenden Sie nur das Steckernetzteil mit der Typ-Nr. FW7577/EU/40. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Seite 16
RJ-45-Stecker des Steckernetzteils in die mit gekennzeichnete Buchse auf der Unterseite eines der Tastenerweiterungsmodule. Warten Sie mit der Verbindung zur 230-V-Netzversorgung bis zur endgült- igen Inbetriebnahme. Abb. 3: Anschluss der Steckernetzteile COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Stecken Sie den anderen RJ-10-Stecker des Spiralkabels in die Buchse am Hörer. Abb. 4: Anschluss des Hörers Headset anschließen Voraussetzungen – Ein Headset, das den auf Seite 11 aufgeführten technischen Daten ent- spricht. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
B. von Auerswald, Jabra oder Plantronics). – Zum Anschluss eines COMfortel Headsets von Auerswald oder anderer kabelgebundener Headsets: ein Adapter Hinweis: Der Adapter ist als Zubehör von Auerswald im Fachhandel erhält- lich. Durchzuführende Schritte Stecken Sie den Anschlussstecker des Headsets in die mit gekenn- zeichnete Buchse auf der Unterseite des Telefons.
Seite 19
Kunststofffüße des Geräts angreifen und aufweichen. Die so durch Fremdstoffe veränderten Gerätefüße können unter Umständen auf der Oberfläche der Möbel unerwünschte Spuren hinterlassen. Stellen Sie das Telefon auf eine rutschfeste Unterlage. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
– Für automatisierte Einrichtung von einem Provisioning-Server aus: Im Pro- visioning-Server hinterlegte und im DHCP-Server bekannte Provisioning- Datei Durchzuführende Schritte Stecken Sie einen Stecker des Patchkabels in die mit gekennzeichnete Buchse auf der Unterseite des Telefons. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Seite 21
Wenn im Display die Meldung Falsche Netzwerkeinst. angezeigt wird, deutet dies auf das Fehlen eines DHCP-Servers hin. Sie können das Tele- fon auch mit einer festen IP-Adresse betreiben. Fahren Sie dazu wie in COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Seite 22
Tippen Sie auf den automatisch angelegten Account (z. B. Account 001). Tippen Sie auf Systemtelefon-Account. Hinweis: Möchten Sie diesen Account stattdessen als Standard-VoIP- Account einrichten, z. B. weil das Telefon an mehreren Auerswald-TK- Anlagen betrieben werden soll, fahren Sie dazu wie in Automatisch ange- legten Account als Standard-VoIP-Account für eine Auerswald-TK-Anlage...
– Während der Inbetriebnahme im Display angezeigte Meldung Falsche Netzwerkeinst. Durchzuführende Schritte Tippen Sie auf Falsche Netzwerkeinst.. Die Anwendung Einstellungen > Netzwerk wird geöffnet. Tippen Sie auf DHCP. DHCP wird ausgeschaltet. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Automatisch angelegten Account als Standard-VoIP-Account für eine Auerswald-TK-Anlage einrichten Voraussetzungen – Gestarteter Einrichtungsassistent (Anwendung auswählen > Einstellun- gen > Einrichtungsassistent) – Unter Inaktive oder unregistrierte Accounts angezeigter Account (z. B. Account 001) COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Seite 25
Default-Account. Das Telefon registriert sich an der TK-Anlage. War die Registrierung erfolgreich, wird eine entsprechende Meldung angezeigt. Das Telefon ist jetzt betriebsbereit. Drücken Sie die Home-Taste, um zur Startseite zu gelangen. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Tippen Sie auf OK. Drücken Sie dreimal die Zurück-Taste, um die Einstellungen für Anbieter zu verlassen. Tippen Sie auf Accounts. Tippen Sie auf Account erstellen. Tippen Sie auf Anbieter & TK-Anlagen. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Seite 27
Unter Zurzeit konfigurierte Anbieter & TK-Anlagen wird der neu er- stellte Anbieter angezeigt (z. B. Auerswald 0). Tippen Sie auf den neu erstellten Anbieter (z. B. Auerswald 0). Tippen Sie auf Benutzername. Geben Sie im Eingabefeld Benutzername die zuvor in der TK-Anlage ein- gerichtete interne Rufnummer ein.
Geben Sie im Eingabefeld Ortsvorwahl die Ortsvorwahl für den Standort des Accounts ein. Tippen Sie auf das Eingabefeld Rufnummer. Geben Sie im Eingabefeld Rufnummer die vom VoIP-Anbieter zur Verfüg- ung gestellte Rufnummer ein. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Internet-Protokoll TCP/IP (Transmission Control Protocol/Internet Proto- col) Maus oder kompatibles Zeigegerät SVGA-Grafikkarte mit 1024 x 768 Auflösung, empfohlen 1280 x 1024 und 65536 Farben (16 Bit) – PC und Telefon im selben Netzwerk COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Mal starten, wird zunächst ein Dialog zum Ein- stellen des Benutzernamens und Benutzer-Passworts geöffnet. Geben Sie diese wie gewünscht ein. Geben Sie unter Benutzername und Passwort Folgendes ein. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Seite 31
Der Konfigurationsmanager wird geöffnet. Nehmen Sie nacheinander (Seite für Seite) die gewünschten Einstellungen vor. Weitere Schritte Haben Sie alle Einstellungen vorgenommen, sichern Sie die Konfiguration zunächst als Datei auf der Festplatte. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Sie aktuelle Anleitungen auf den Serviceseiten der Auerswald-Homepage (Internetadresse: www.auerswald.de). Für die Nutzung neuer Leistungsmerkmale nach einem Firmware-Update des Telefons ist oft auch eine Aktualisierung der Firmware der TK-Anlage notwendig (siehe Anleitung der TK-Anlage). COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Achtung: Die Oberfläche kann durch Reinigungsmittel beschädigt werden. Verwenden Sie keine scharfen oder lösemittelhaltigen Reinigungsmit- tel. Wichtig: Feuchtigkeit kann Fehlfunktionen des Touchscreens verursa- chen. Reinigen Sie den Touchscreen nur trocken mit dem beiliegenden Tuch. COMfortel 3500 - Firmwareversion 1.2B - Inbetriebnahmeanleitung 02 07/12...
Use the cable channels at the bottom of the telephone for strain relief. Warning: Power surges, which can occur during electrical storms, can cause life-threatening electric shocks or damage or destroy the devices. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Seite 35
Note: In sensitive areas, in which Bluetooth wireless operation is never permitted, you can also remove the Bluetooth dongle from the telephone, in addition to switching Bluetooth off. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
If you are still not sure about the intended use of the product after read- ing the following chapter, please contact your specialized dealer. The COMfortel 3500 is a VoIP telephone which can be operated in a Local Area Network (LAN) as an Auerswald VoIP system telephone and/or standard VoIP telephone.
Seite 37
Note: Accessories and service parts can be bought from specialized deal- ers or in the Internet shop distriCOM at http://www.districom-online.de. (Delivery is provided only within Germany and Austria.) COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
COMfortel Xtension300: 120 mm x 68/90/110 mm x 210 mm Weight Basic unit: approx. 1200 g COMfortel Xtension300: approx. 310 g Ambient temperature 0° to 40°C Safety VoIP codecs G.711, G.722, iLBC COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
* With over-commitment, more subscribers are possible per VoIP channel. Data for Connecting a Headset Microphone power consumption Max. 0.5 mA Microphone sensitivity 45 dB Loudspeaker impedance 150 Ohm COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
If the description of the new function is missing after the installation of functional extensions by means of a firmware update, you will be granted access to the current instructions on the support pages on the Auerswald homepage (Internet address: www.auerswald.de). COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
To do this, the device establishes a connection to a server in order to download the most current firmware (the device settings remain intact). Except for the charges for the required Internet connection, the update is free of charge. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Fig. 6: Removing the feet of the casing Reassemble the feet of the casing in the required position. Note: The feet can be assembled in three different positions within the marked area. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Insert the wider connector (RJ-11) of the connection cable into the jack la- belled with on the lower side of the next key extension module. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
For this reason, only use a power plug of type no. FW7577/EU/40. Requirements – One or two power supply plug(s) with type no. FW7577/EU/40 (only one power plug is contained in the scope of delivery) COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Seite 45
Do not set up the connection to the 230 V mains supply before the tele- phone is actually commissioned. Fig. 8: Connecting the power supply plugs COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
– A headset corresponding to technical data listed on Page Note: The telephone supports the operation of cable-connected headsets as well as cordless headsets (headsets with a DHSG interface, for exam- ple, from Auerswald, Jabra, or Plantronics). COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Do not expose the device to direct sunlight. Protect the device from dirt, excessive dust, condensation, caustic liq- uids, and steam. Note the values for ambient temperature and humidity given in the tech- nical data. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Seite 48
Plastic chem- ically changed in this way on the feet of the device may cause damage to the surface of your furniture. Place the telephone on a non-slip pad. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
DHCP server Steps to Take Insert a plug of the patch cable into the jack labelled with on the lower side of the telephone. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Seite 50
The telephone starts up. In the meantime, the LED above the display turns red and the Auerswald company icon is shown on the display. If a DHCP server has been configured in the local network, the tele-...
Seite 51
If the setup assistant is started, but no account is displayed, the telephone has not found any Auerswald PBX. If an Auerswald PBX is available, check whether the corresponding PBX is switched on and start the search again.
If necessary, carry out a firmware update in order to extend the telephone with the newly available functions (see Page 32). Information about new features is available on the support pages at the Auerswald website (Inter- net address: www.auerswald.de). Configuring Network Settings Manually Requirements –...
VoIP Account for an Auerswald PBX Requirements – Setup assistant started (All apps > Settings > Setup assistant) – Account displayed under Inactive or unregistered accounts (e.g. Account 001) COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Seite 54
The telephone logs on to the PBX. If the registration is performed suc- cessfully, a corresponding message will be displayed. The telephone is now ready for use. Press the Home key to get to the start page. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Enter the IP address of the PBX. Tap on OK. Press the Back key three times to leave the settings for providers. Tap on Accounts. Tap on New account. Tap on Providers & exchange systems. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Seite 56
Tap on Usage. The telephone logs on to the PBX. If the registration is performed suc- cessfully, a corresponding message will be displayed. The telephone is now ready for use. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Tap on the Numbers entry field. In the Numbers entry field, enter the telephone number specified by the VoIP provider. Tap on OK. Tap on Default account (standard). COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
SVGA graphics card with a resolution of 1024 x 768, recommended 1280 x 1024, and 65536 colours (16 bit) – PC and telephone in the same network – A telephone, put into operation – Patch cable COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
If operated as a system telephone: the admin user name and the admin password of the PBX. If operated as standard VoIP telephone: the user name and the pass- word for the telephone. Click on OK. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
Seite 60
Configure the desired settings in sequence (page by page). Further Steps Once you have configured all the settings, first save the configuration as a file on the hard drive. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
If the description of the new function is missing after the installation of func- tional extensions by means of a firmware update, you will be granted access to the current instructions on the support pages on the Auerswald homepage (Internet address: www.auerswald.de).
Do not use caustic or solvent-containing cleaning agents. Important: Humidity may cause malfunctions of the touchscreen. Clean the touch screen only with the dry cloth included in the package. COMfortel 3500 - Firmware Version 1.2B - Commissioning Instructions 02 07/12...
