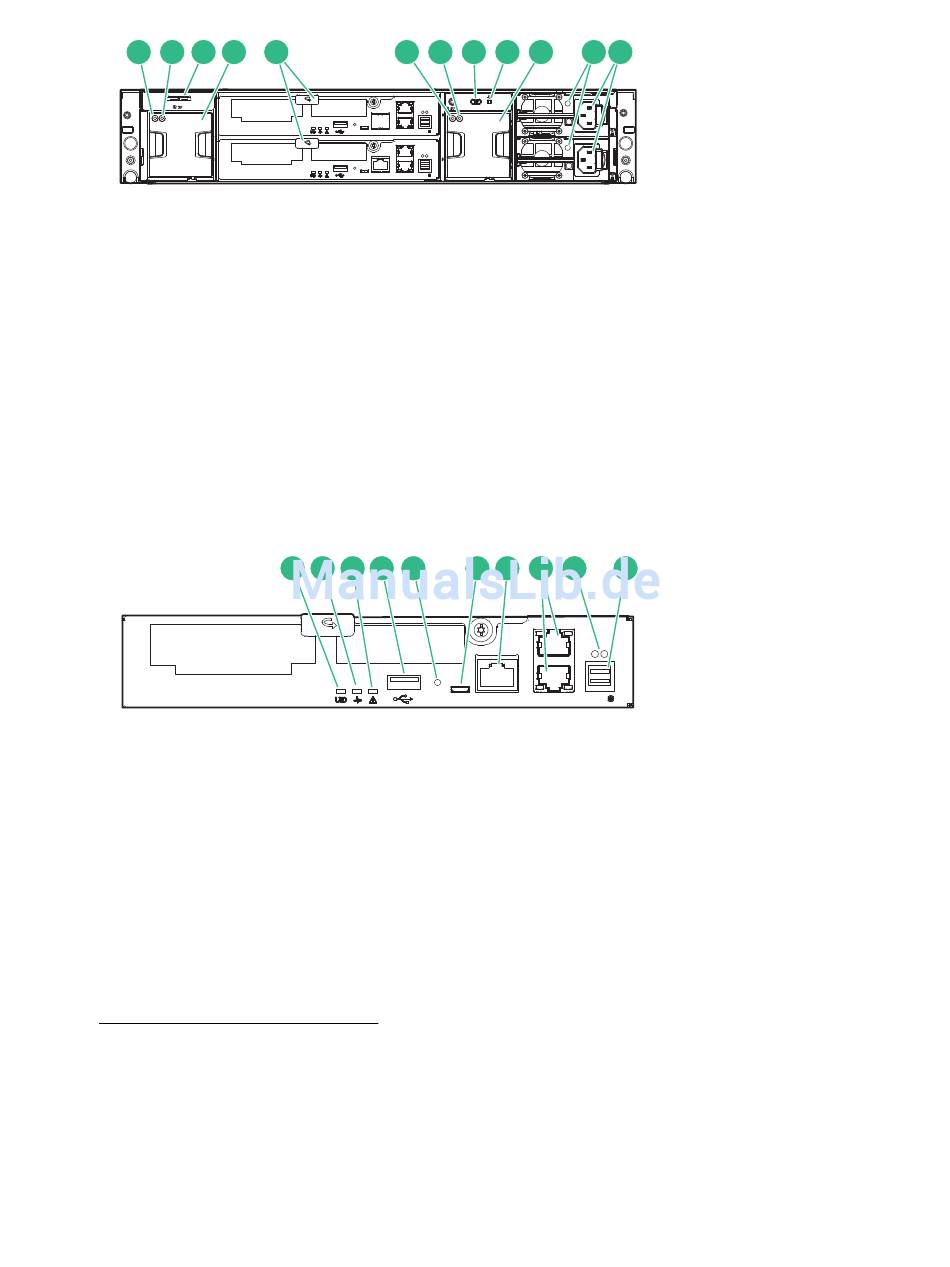

Abbildung 3: HPE StoreVirtual 3200 Storage – Rückansicht
1. Lüfter-Lokalisierungs-UID
2. Lüfterstatus-LED
3. Herausziehbares Etikett mit
Systemseriennummer
4. Lüftermodul
5. Controller-Modul
Abbildung 4: HPE StoreVirtual 3200 Storage 1 GbE Controller-Modul (2 Ports)
1. Controller-Lokalisierungs-UID
2. Controller-Status-LED
3. Controller-Fehler-LED
4. USB – Port vom Typ A
5. Wiederherstellungs-/Netzschalter (siehe
Wiederherstellungs-/Netzschalter auf Seite
12).
1 2
1 2 3 4 5
6 7 4 8 9
6. Systemlokalisierungs-UID/Drucktaste
7. Systemstatus-LED
8. Netzteilstatus-LED
9. Netzteilmodul
6 7 8 9 10
6. Service-Port (Micro-B USB)
7. Verwaltungs-Port (MGMT)
8. 1 GbE Ports
9. Daten-Port-Status LEDs
10. SAS-Daten-Port zum optionalen Disk
Enclosure (DP-1)
