Netzwerkkonfiguration für das Array Enclosure mit Fibre Channel
Controller-Modulen (zwei Ports)
Die beiden Fibre Channel Ports an jedem Controller werden für Datenverbindungen verwendet, und die
beiden 1 GbE Ports können für Verwaltung und Remote Copy verwendet werden. Die 1 GbE Ports
werden für Redundanz und Leistung während der Prozedur der Konfigurationseinrichtung im Verbund
verwendet.
Physische Verbindungen
•
Verbinden Sie FC-1 und FC-2 an jedem Controller mit einem Switch (vier Fibre Channel-
Verbindungen)
•
Verbinden Sie 1G-1 und 1G-2 an jedem Controller mit einem Switch (vier 1 GbE-Verbindungen)
Erforderliche IP-Adressen
•
Eine für das 1 GbE Netzwerk auf Controller 1
•
Eine für das 1 GbE Netzwerk auf Controller 2
•
Einer für die iSCSI VIP (optimale Vorgehensweise)
•
Alle anderen Schnittstellen sind deaktiviert

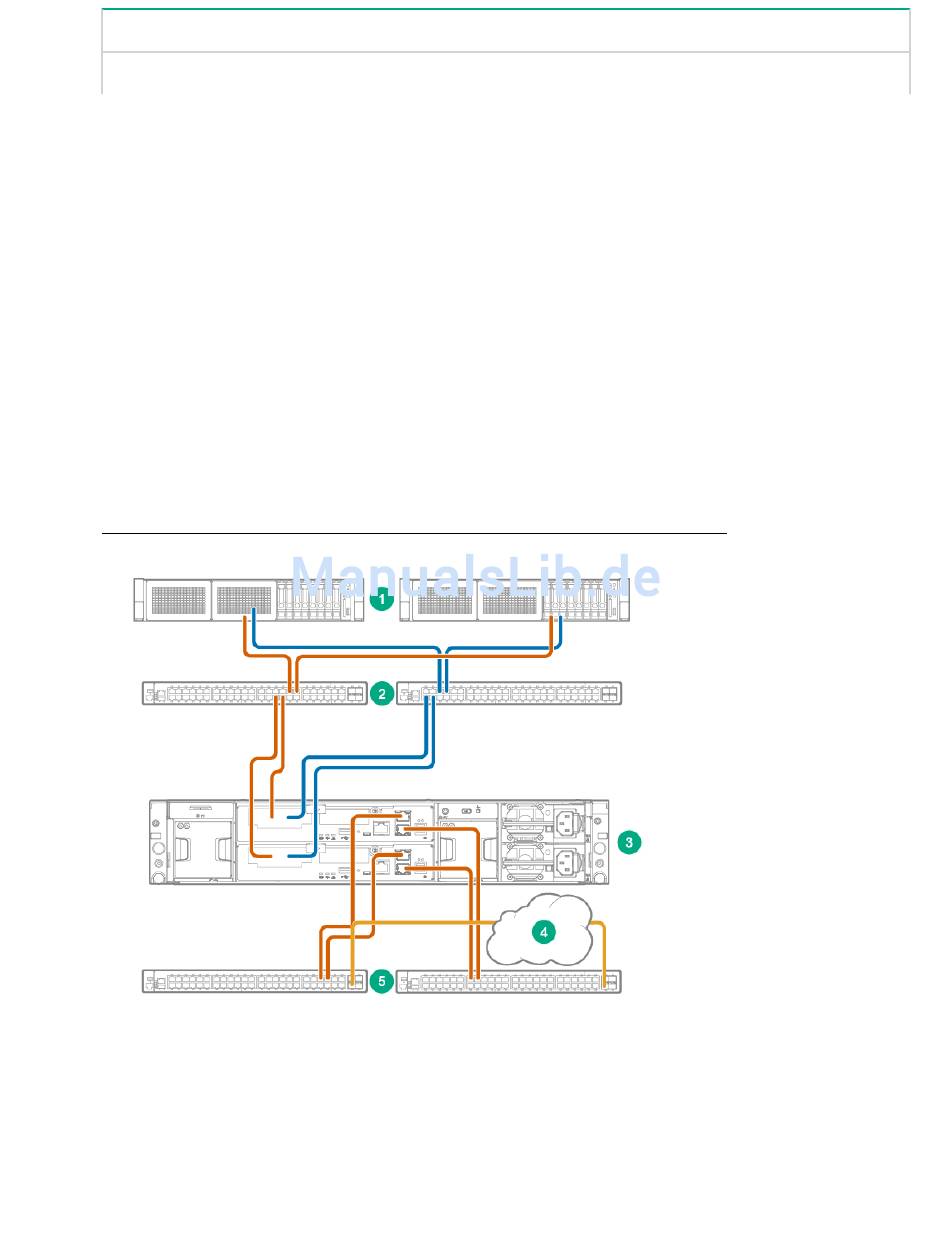

Abbildung 17: Konfiguration mit vier Fibre Channel Ports und zwei Switches auf Seite 37
veranschaulicht die beschriebene Verkabelung.
Abbildung 17: Konfiguration mit vier Fibre Channel Ports und zwei Switches
Netzwerkkonfiguration für das Array Enclosure mit Fibre Channel Controller-Modulen (zwei Ports)
2. 10 GbE/ 10GBase-T iSCSI SAN
4. StoreVirtual Storage System
37
